Cable de fibra óptica con blindaje ligero de uni-tube

La estructura del cable de fibra óptica de luz de luz de uni-tubos es colocar una fibra óptica de 250 μm en un tubo suelto hecho de material de alto módulo, y el tubo suelto está lleno de compuesto impermeable. El tubo suelto se envuelve longitudinalmente con una capa de cinturón de acero recubierto de plástico de doble cara (PSP), y se agrega material de bloqueo de agua entre el cinturón de acero y el tubo suelto para garantizar la compacidad y el rendimiento de bloqueo de agua del cable óptico. Se colocan dos cables de acero paralelos en ambos lados y luego se extruye una vaina de polietileno para formar un cable.

Enviar Consulta

Descripción del Producto

Características

Buen rendimiento mecánico y de temperatura

Tubo suelto de alta resistencia que es resistente a la hidrólisis

Compuesto de llenado de tubo especial asegura una protección crítica de la fibra

Resistencia al aplastamiento y flexibilidad

PSP Mejora de la humedad a prueba de humedad

Dos cables de acero paralelos aseguran la resistencia a la tracción

Pequeño diámetro, peso ligero e instalación amigable

Se pueden producir longitudes de segmento más largas

Estándares

Cable GYXS/GYXTW cumple con el estándar YD/T 769.

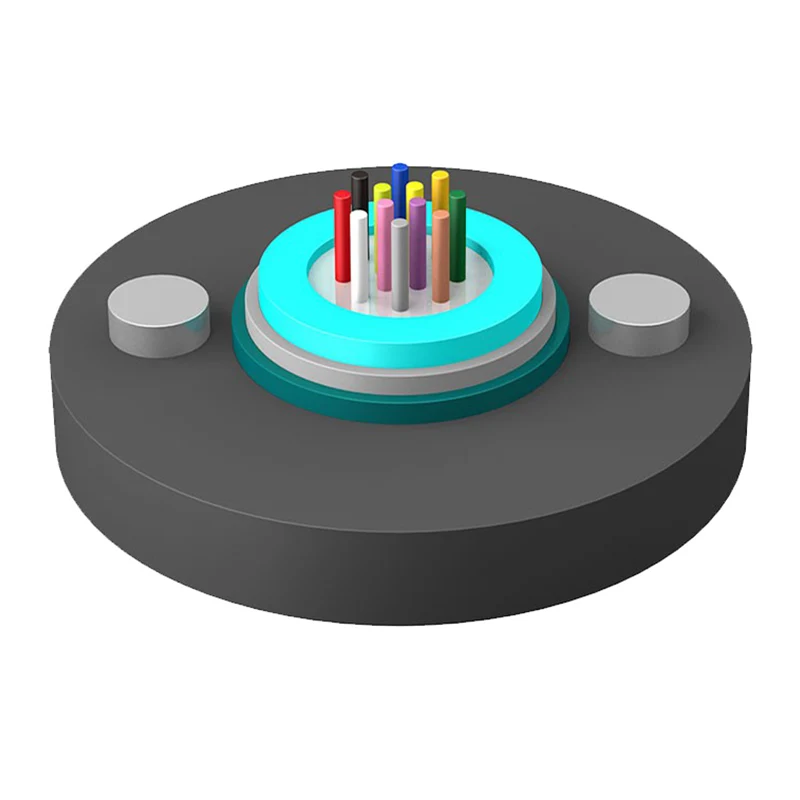

Dibujo de estructura

1. Fibra

2. Bundillo de tubo

3. Compuesto de llenado de tubo

4. Tubo suelto

5. ALIMENTO DE ACERO

6. Material de bloqueo de agua

7. PSP

8. Varuela de PE

Uni-tube Light-armored Fiber Optic Cable

Parámetros técnicos

Tipo de cable (Aumentado en 2 fibras)	Conteo de fibra	Peso del cable (Ref) (kg/km)	Resistencia a la tracción Largo/corto plazo (NORTE)	Resistencia al triturador Largo/corto plazo (N/100 mm)	Radio de flexión Estático/dinámico (mm)
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10d/20d
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	127	600/1500
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	147	1000/3000

Temperatura de almacenamiento/operación: -40 ℃ -+70 ℃

Características ópticas

Tipo de fibra	Atenuación （+20 ℃）				Ancho de banda		Apertura numérica	Longitud de onda de corte de cable λcc
Tipo de fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Apertura numérica	Longitud de onda de corte de cable λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260 nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450 nm
50/125 µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0.200 ± 0.015 ya	---
62.5/125 µm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0.275 ± 0.015 ya	---

Nota:

a. El sufijo xn denota el tipo de fibra

b. Las disposiciones de color de la fibra y el tubo se especifican en la tabla de identificación de color

do. El cable de fibra óptica con blindaje de luz de uni-tube no debe almacenarse en un entorno al aire libre más de 6 meses para mantener un buen estado de carrete de cable

Aplicación: conducto/aéreo

Uni-tube Light-armored Fiber Optic Cable
