Cable de fibra óptica no blindado, miembro de resistencia no metálico, de tubo suelto trenzado

ElCable de fibra óptica no blindado, miembro de resistencia no metálico, de tubo suelto trenzadoConsta de fibras ópticas de 250 μm insertadas en tubos holgados hechos de material de alto módulo, rellenos con un compuesto impermeable. El núcleo del cable está centrado en un miembro resistente de FRP no metálico, alrededor del cual los tubos sueltos y los rellenos se trenzan helicoidalmente para formar un núcleo redondo y compacto. Los rellenos que bloquean el agua ocupan los espacios y una funda exterior de polietileno protege la estructura del cable.

Características clave

• Fuerte rendimiento mecánico y de temperatura.
• Material de tubo suelto con alta resistencia a la hidrólisis y resistencia a la tracción.
• Compuesto de relleno de tubos especial para protección de fibras críticas
• Resistencia al aplastamiento combinada con un diseño flexible para la instalación
• Medidas integrales de estanqueidad: miembro central de FRP, compuestos de llenado de tubos, llenado del núcleo al 100 %
• Cumplimiento de normas: YD/T 901 e IEC 60794-1

Especificaciones técnicas

• Conteo de fibras ópticas: Múltiples configuraciones disponibles (p. ej., 6-144 fibras)
• Tipo de fibra: monomodo o multimodo 250 μm
• Material del tubo suelto: polímero de alto módulo
• Compuesto de relleno: gel bloqueador de agua
• Miembro de resistencia: varilla de FRP no metálica
• Funda exterior: Polietileno (PE)
• Temperatura de funcionamiento: -40°C a +70°C
• Radio de curvatura mínimo: 20× diámetro del cable (bajo carga)

Aplicaciones

Estos cables son ampliamente utilizados en:

• Operadores de telecomunicaciones para redes troncales y de acceso
• Sistemas de transmisión de señales de radio y televisión.
• Transmisión de datos de la red de área local (LAN)
• Conexiones industriales frontales en proyectos de energía, ferrocarriles y carreteras.
• Otros proyectos de ingeniería e infraestructura a gran escala

Ventajas

• El diseño duradero no metálico reduce el riesgo de corrosión y hace que el cable sea más liviano
• La estructura trenzada compacta mejora la resistencia a la tracción y la flexibilidad.
• Los materiales que bloquean el agua garantizan una alta confiabilidad en ambientes húmedos o mojados.
• Compatibilidad con varios métodos de instalación, incluidos conductos y despliegue aéreo
• Rendimiento comprobado en proyectos nacionales e internacionales, respaldado por la experiencia de fabricación de Orientalfiber.

Preguntas frecuentes

P: ¿Se puede utilizar este cable en instalaciones al aire libre?

R: Sí, la funda de PE y los compuestos bloqueadores de agua lo hacen adecuado para enterramiento directo y despliegue de conductos al aire libre.

P: ¿Cuántas fibras se pueden configurar?

R: El cable se puede personalizar de 6 a 144 fibras según los requisitos del proyecto.

P: ¿El cable incluye componentes metálicos?

R: No, el miembro resistente es FRP no metálico, lo que minimiza los problemas de peso y corrosión.

P: ¿Es compatible con equipos ópticos estándar?

R: Sí, la fibra de 250 μm y el diseño de tubo holgado estándar garantizan la compatibilidad con los métodos convencionales de empalme y terminación.

Estándares

El cable GYFTY cumple con la norma YD/T 901 y con IEC 60794-1.

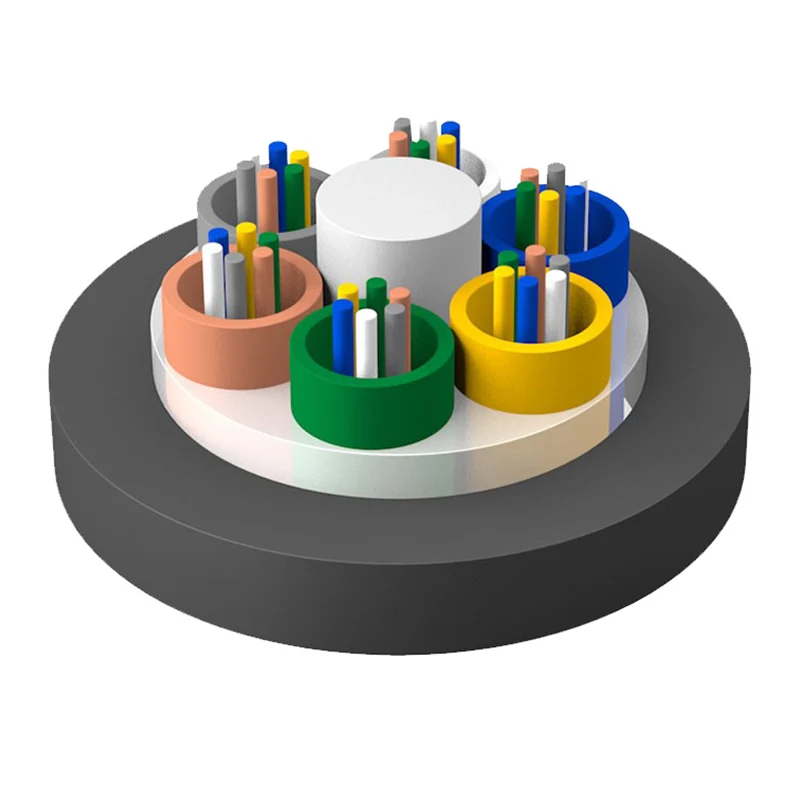

Dibujo de estructura

1.Fibra

2.Compuesto de llenado de tubos

3.Tubo suelto

4.Compuesto de relleno de cables

5.Miembro de fuerza de FRP

6. Funda de PE

Parámetros técnicos

Temperatura de almacenamiento/funcionamiento: -40 ℃ -+ 70 ℃

Características ópticas

Nota:

a. El sufijo Xn indica el tipo de fibra.

b. La disposición de colores de fibra y tubo se especifica en la tabla de identificación de colores.

do. El cable no debe almacenarse al aire libre durante más de 6 meses para mantener el carrete del cable en buen estado.

Aplicación: Conducto/Aérea
