Cable de fibra óptica no blindado de tubo suelto trenzado

El cable de fibra óptica trenzado de tubo holgado sin armadura es un cable de comunicación multifibra diseñado para entornos exteriores. Su arquitectura implica colocar fibras ópticas de 250 μm en tubos holgados de alto módulo llenos de gel impermeable. Estos tubos están trenzados alrededor de un miembro de resistencia metálico (CSM) central para garantizar la integridad estructural. Para evitar la entrada de humedad, los espacios del núcleo se rellenan con compuestos que bloquean el agua y se protegen con una robusta funda de polietileno (PE).

Fortaleza de fabricación central

Orientalfiber opera como parte de un grupo integral con cuatro fábricas especializadas. Esto permite un proceso de producción verticalmente integrado:

• Escala: Cuatro fábricas distintas que se centran en cables para interiores y exteriores, componentes ODN y equipos de red.
• Cumplimiento: La producción cumple estrictamente con los estándares de Gestión de Calidad ISO9001 y Seguridad y Salud Ocupacional ISO45001.
• Control de calidad: Cada metro de cable de fibra óptica trenzado de tubo suelto no blindado se somete a rigurosas pruebas para cumplir con los estándares YD/T 901 e IEC 60794-1.

Características clave de los cables de fibra oriental

Resistencia a la hidrólisis: Los tubos sueltos de alta resistencia protegen las fibras de la degradación química con el tiempo.

Protección UV: La funda de PE negra ofrece alta resistencia a la radiación ultravioleta, alargando la vida útil en instalaciones exteriores.

Barrera contra la humedad: utiliza APL (laminado de polietileno y aluminio) o PSP (reproductor de acero plástico) para proporcionar un sellado superior contra la humedad.

Estabilidad mecánica: La estructura compacta y el miembro central de resistencia evitan que los tubos sueltos se encojan o se muevan bajo las fluctuaciones de temperatura.

Buen rendimiento mecánico y de temperatura.

Tubo holgado de alta resistencia resistente a la hidrólisis

El compuesto especial de relleno de tubos garantiza una protección crítica de la fibra.

La estructura compacta especialmente diseñada es buena para evitar que los tubos sueltos se encojan

La funda de PE protege el cable de las radiaciones ultravioleta.

Se toman las siguientes medidas para garantizar la estanqueidad del cable:

-Alambre de acero utilizado como elemento central de resistencia.

-Compuesto de llenado de tubos sueltos

-100% relleno del núcleo del cable

-Barrera contra la humedad APL o PSP

Estándares

El cable GYTA/s cumple con la norma YD/T 901 así como con la norma IEC 60794-1.

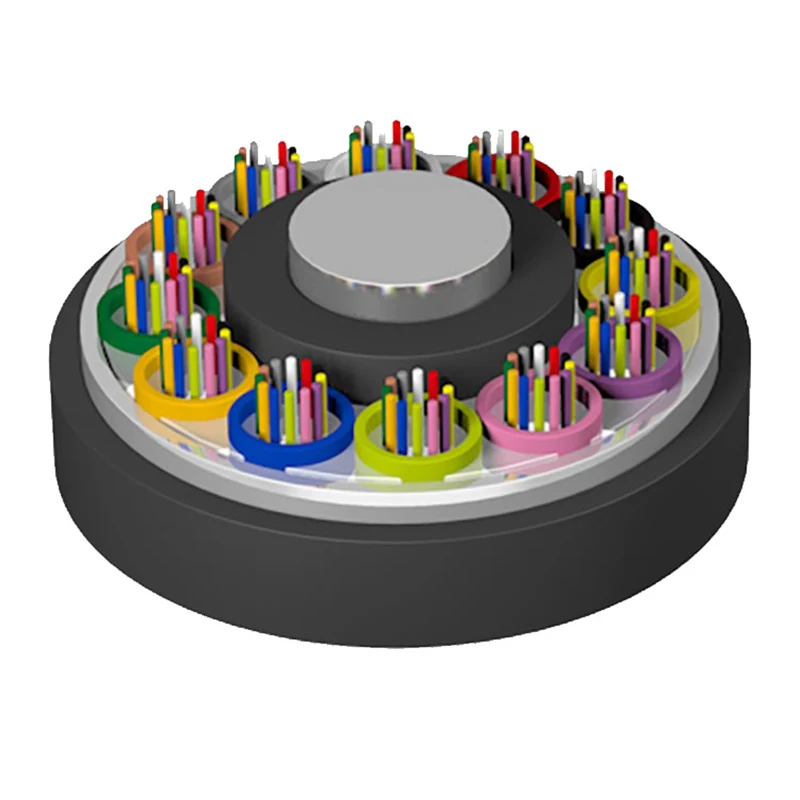

Dibujo de estructura

1. Fibra

2. Compuesto de llenado de tubos

3. Tubo suelto

4. Miembro de fuerza central

5. Compuesto de relleno de cables

6. APL psp

7. Funda de PE

Parámetros técnicos

Temperatura de almacenamiento/funcionamiento: -40 ℃ -+ 70 ℃

Características ópticas

Nota:

a. El sufijo Xn indica el tipo de fibra.

b. La disposición de colores de fibra y tubo se especifica en la tabla de identificación de colores.

do. El cable de fibra óptica trenzado de tubo suelto no blindado no debe almacenarse en ambientes exteriores durante más de 6 meses para mantener el carrete de cable en buen estado.

Aplicación: Conducto/Aérea

Especificaciones técnicas

Los siguientes parámetros describen las métricas de rendimiento típicas para elCable de fibra óptica no blindado de tubo suelto trenzado :

Diversos campos de aplicación

ElCable de fibra óptica no blindado de tubo suelto trenzadode Orientalfiber está presente en varios sectores:

• Telecomunicaciones: Principales líneas troncales para operadores nacionales y regionales.
• Radiodifusión: Transmisión confiable de señales para redes de radio y televisión.
• Infraestructura industrial: enlaces de datos críticos para redes de energía eléctrica y sistemas de monitoreo de carreteras.
• Tránsito Ferroviario: Sistemas de comunicación de alta velocidad para señalización ferroviaria y gestión de estaciones.

Ventajas comparativas

En comparación con las ofertas estándar de la industria, OrientalfiberCable de fibra óptica no blindado de tubo suelto trenzadoproporciona distintos beneficios:

1. Fabricación refinada: a diferencia de los productores de menor escala, la estructura de cuatro fábricas de nuestro grupo garantiza que cada componente (desde el ODN hasta el cable) sea compatible y se pruebe como una solución completa.
2. Adaptabilidad ambiental: Diseñado específicamente para manejar los ciclos de temperatura y humedad que se encuentran en diversos climas globales.
3. Historial global: Nuestros productos están actualmente integrados en numerosos proyectos de ingeniería a gran escala, respaldados por comentarios positivos de operadores de telecomunicaciones internacionales.

Preguntas frecuentes (FAQ)

P: ¿El miembro central de refuerzo es siempre metálico?

R: Los diseños estándar utilizan alambre de acero para una alta resistencia a la tracción; sin embargo, para entornos electromagnéticos específicos, se puede sustituir por un miembro de FRP (plástico reforzado con fibra) no metálico.

P: ¿Cómo maneja este cable la entrada de agua?

R: ElCable de fibra óptica no blindado de tubo suelto trenzadoutiliza una defensa de doble capa: compuesto de relleno de tubos para las fibras y un compuesto de relleno 100% del núcleo del cable para los intersticios.

P: ¿Qué estándares sigue Orientalfiber?

R: Todos los cables exteriores cumplen conCEI 60794-1yYD/T 901estándares, asegurando la compatibilidad con el hardware de red global.
