Cable de fribra óptica blindado de miembro de resistencia no metálico de tubo suelto trenzado

El cable de fibra óptica blindado con elemento de resistencia no metálico y tubo suelto trenzado, suministrado por Orientalfiber, es un cable óptico para exteriores que presenta una estructura protectora de múltiples capas. Su diseño central implica alojar fibras ópticas de 250 μm dentro de tubos sueltos hechos de material de alto módulo, con los tubos llenos de un compuesto que bloquea el agua para evitar la entrada de humedad.

Características clave y ventajas principales

• Inmunidad a la interferencia electromagnética (EMI): al utilizar un miembro de resistencia de FRP no metálico, el cable de fibra óptica blindado con miembro de resistencia no metálico de tubo holgado trenzado es inmune a los rayos y a las interferencias eléctricas, lo que lo hace adecuado para entornos de alto voltaje.
• Protección de armadura de doble capa: la combinación de APL y PSP proporciona una resistencia superior al aplastamiento y una protección de alto nivel contra ataques de roedores e impactos mecánicos durante la instalación.
• Diseño resistente a la hidrólisis: el material de tubo holgado de alta resistencia está específicamente formulado para resistir la hidrólisis, asegurando la longevidad de las fibras en climas húmedos.
• Bloqueo integral de agua: un sistema de varios niveles que incluye compuesto de relleno de tubos, relleno 100 % del núcleo del cable y materiales bloqueadores de agua garantiza que el cable permanezca hermético bajo presión hidrostática.

Especificaciones técnicas

• Conteo de Fibras: Configuraciones personalizables de 2 a 144 núcleos.
• Miembro de resistencia: Plástico reforzado con fibra central (FRP) con revestimiento de PE opcional para diámetros específicos.
• Capas de Armadura: APL (Laminado de Polietileno de Aluminio) envuelto longitudinalmente y PSP (Cinta de Acero Recubierta de Plástico).
• Cumplimiento de estándares: Cumple totalmente con los estándares internacionales YD/T 901 e IEC 60794-1.
• Rango ambiental: Funcionamiento estable dentro de un gradiente de temperatura de -40 °C a +70 °C.
• Material de la funda: Polietileno (PE) resistente a los rayos UV para una vida útil prolongada en exteriores.

Diversos campos de aplicación

ElCable de fribra óptica blindado de miembro de resistencia no metálico de tubo suelto trenzadose implementa en varios sectores críticos:

1. Operadores de Telecomunicaciones: Cableado confiable de redes troncales y de acceso para servicios de voz y datos.
2. Redes eléctricas y de servicios públicos: transmisión segura de datos en las proximidades de líneas eléctricas de alto voltaje donde los miembros metálicos están restringidos.
3. Radio y Televisión: Distribución estable de señales para sistemas de comunicación y transmisión de información.
4. Infraestructura de transporte: monitoreo y comunicación de datos en tiempo real para tránsito ferroviario, carreteras y sistemas de tráfico inteligentes.

Estándares

El cable GYFTA53 cumple con la norma YD/T 901 y con IEC 60794-1.

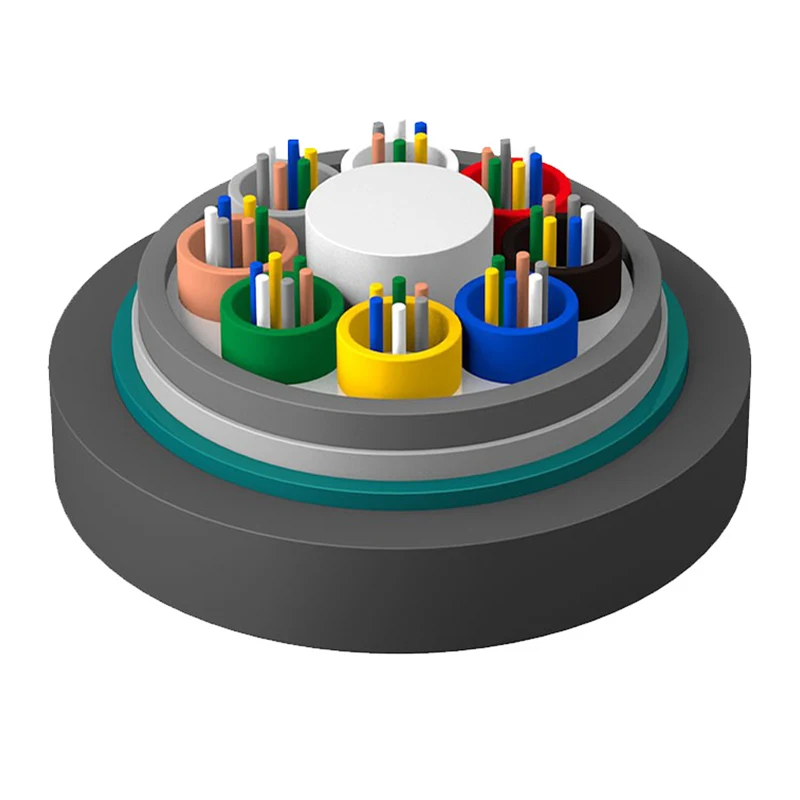

Dibujo de estructura

1.Fibra

2.Compuesto de llenado de tubos

3.Tubo suelto

4.Compuesto de relleno de cableado

5.APL

6. Funda interior de PE

7.Material que bloquea el agua

8.PSP

9.Miembro de fuerza de FRP

10.Funda exterior de PE

Parámetros técnicos

Temperatura de almacenamiento/funcionamiento: -40 ℃ -+ 70 ℃

Características ópticas

Nota:

a. El sufijo Xn indica el tipo de fibra.

b. La disposición de colores de fibra y tubo se especifica en la tabla de identificación de colores.

do. El cable no debe almacenarse al aire libre durante más de 6 meses para mantener el carrete del cable en buen estado.

Aplicación: Conducto/Aéreo/Directo enterrado

Preguntas frecuentes (FAQ)

P: ¿Qué hace que la característica "no metálica" sea importante para este cable blindado?

R: Aunque el cable tiene una armadura metálica (APL/PSP), el miembro central de resistencia de FRP no metálico evita que el cable actúe como un conductor continuo para rayos o inducción de alto voltaje, lo que aumenta significativamente la seguridad en los corredores eléctricos.

P: ¿El cable de fibra óptica blindado con elemento de resistencia no metálico de tubo suelto trenzado es adecuado para enterramiento directo?

R: Sí. La estructura de doble armadura (cintas de aluminio y acero) proporciona la resistencia a la tracción y al aplastamiento necesarias para el enterramiento directo en la mayoría de los tipos de suelo.

P: ¿Cómo garantiza Orientalfiber la resistencia a la humedad del cable a lo largo del tiempo?

R: Utilizamos un compuesto de relleno de núcleo 100 % combinado con barreras APL y PSP. Este sistema redundante garantiza que, incluso si la funda exterior está dañada, la humedad no pueda penetrar en los tubos que transportan las fibras.
