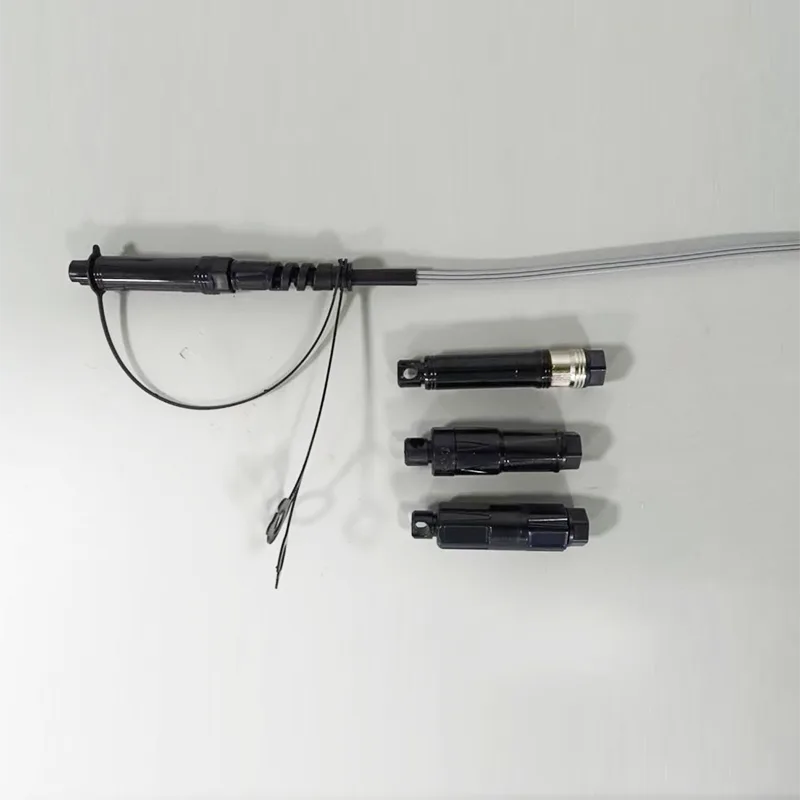

Cable de parche de cable de caída de tres en uno (acuerdo Optitap/Mini SC/Slim SC)

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

Especificación técnica:

Construcciones	Unidad	Descripciones
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30
Pérdida de retorno	db	≥60 (APC)
Color de la chaqueta de cable		Gris
Diámetro exterior del cable	mm	5.0x2.0
Modo de fibra		Modo único: G657A2
Material de la chaqueta de cable		LSZH （Retardante de la llama 、 Baja fricción）
Peso del cable	Kg/km	22 （aprox）
Contenido de impresión		Personalizable
Longitud	m	50 、 100 、 150 、 250 、 300 o personalizable (Tolerancia: ± 0.5m)
Tipo de conector		Aporte:	Concord Optitap RSC/APC Conector Acuerdo H Mini conector SC/APC Concord de conector SLIM SC/APC
		Producción:	SC/APC convencional
Grado impermeable		IP67
Temperatura de funcionamiento	℃	-20 ° C ~ +65 ℃
Temperatura de almacenamiento	℃	-20 ℃ ~ +65 ℃

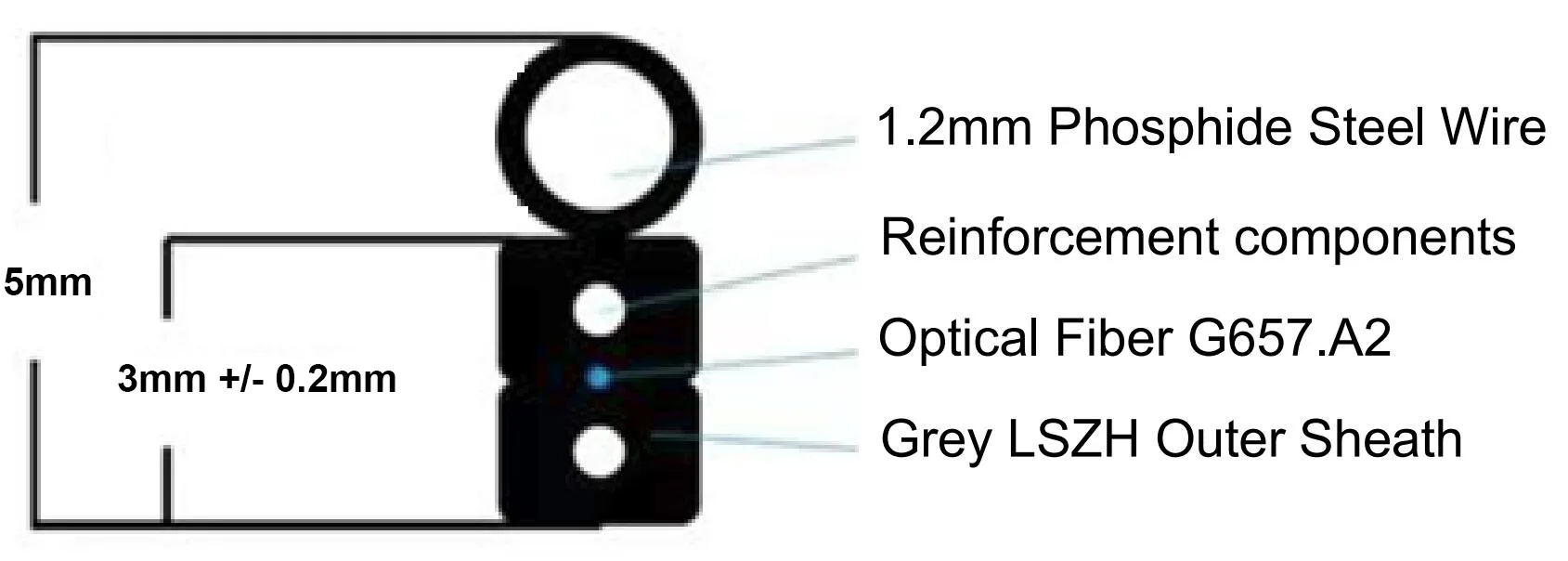

Estructura del cable:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Especificación técnica de cable:

Fibra óptica	Tipo	Modo único: G657 A2
	No. Fibras	1
	Color	Azul
	Coeficiente de atenuación	@1310nm ≤0.32 dB/km @1550nm ≤0.20 dB/km
	Diámetro del campo de modo	1310 nm ≤9.2 μm 1550 nm ≤9.2 μm
	Diámetro de revestimiento	125 ± 0.7 μm
	Diámetro de recubrimiento	242 ± 5 μm
	Revestimiento Concentricidad	≤0.5%
	Longitud de onda de corte de cable	SM: λcc ≤1258 nm
	Macro Bend Pastor (DB)	R = 10 mm, 1 turno: ≤0.10 @1550nm R = 10 mm, 1 turno: ≤0.20 @1625nm R = 7.5 mm, 1 turno: ≤0.20 @1550nm
Miembro de la fuerza	Materia	KFRP
Miembro de la fuerza	Diámetro	Φ0.50 mm * 2ea
Miembro de autosuficiencia de acero	Materia	Alambre de acero de fosfuro
Miembro de autosuficiencia de acero	Diámetro	1.2 mm
Vaina exterior	Material	LSZH （Retardante de la llama 、 Baja fricción）
	Color	Gris
	Dimensión	2.0 × 5.0 (± 0.1) mm
Peso		22 kg/km
Resistencia a la tracción (n)		A largo plazo: 400 N A corto plazo: 800 N
Resistencia al aplastamiento (N/100 mm)		Largo a largo plazo: 1000 N/10 cm A corto plazo: 2000 N/10 cm
Mínimo Radio de flexión		10d (estático); 20d (dinámico)
Temperatura de operación		-20 ° C ~ +65 ℃
Transporte y almacenamiento		-20 ℃ ~ +65 ℃
Marcado (Jet de tinta)		Negro La marca se imprime cada 1 metro

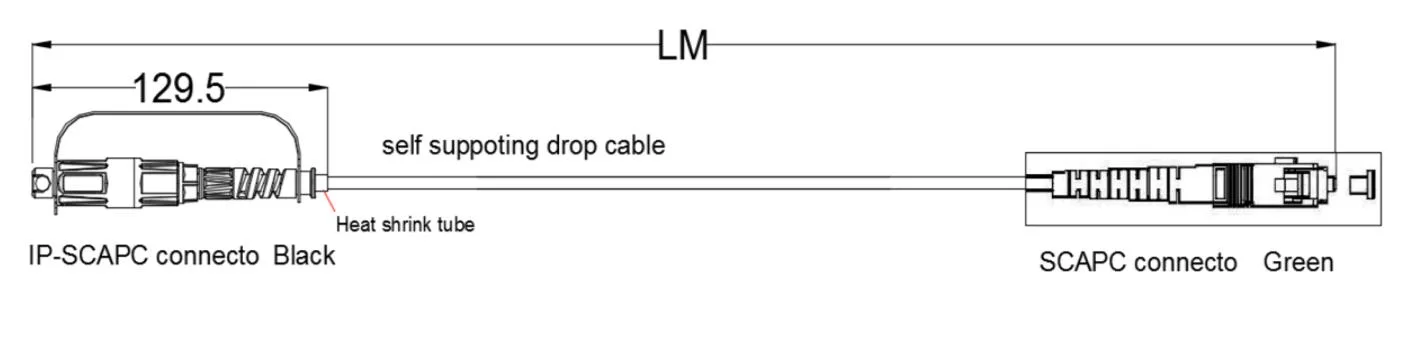

Dibujo dimensional:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

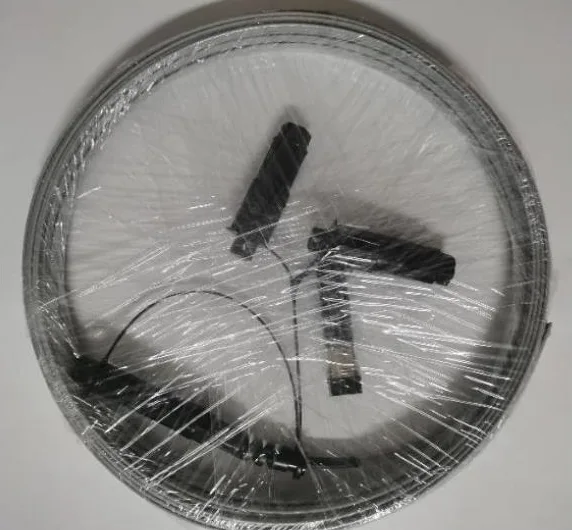

Paquete:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
