Duplex LC/UPC Cable de parche de fibra óptica de cable redondo impermeable (concord Mini conector DLC)

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

Especificación técnica:

Construcciones	Unidad	Descripciones
Conteo de fibra		Dúplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30
Pérdida de retorno	db	≥50 (UPC)
Color de la chaqueta de cable		Negro
Diámetro exterior del cable	mm	7.0 ± 0.2
Modo de fibra		Modo único: G657 A2
Material de la chaqueta de cable		Lszh
Peso del cable	Kg/km	38 （aprox）
Contenido de impresión		Personalizable
Longitud	m	50 、 75 、 100 、 150 、 200、250 、 300 o personalizable (tolerancia: ± 0.5m)
Tipo de conector		Aporte:	Concording mini conector DLC/UPC
		Producción:	Concector Duplex LC/UPC
Grado impermeable		IP68
Temperatura de funcionamiento	℃	-40 ° C ~ +70 ℃
Temperatura de almacenamiento	℃	-40 ° C ~ +70 ℃

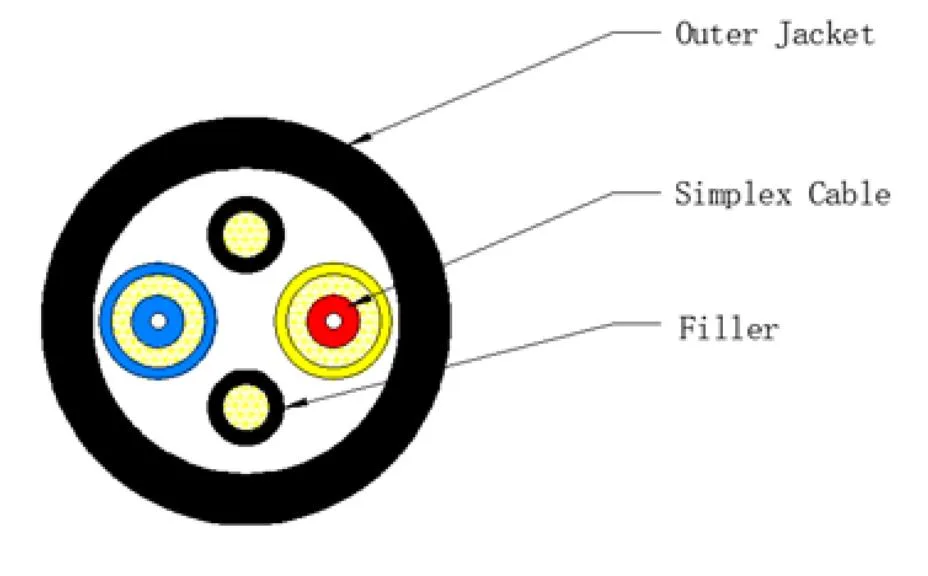

Estructura del cable:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Especificación del cable:

Artículo	Contenido	Valor
Fibra de amortiguación apretada	Número	2
	TIPO	G.657A2
	Diámetro (mm)	0.90 ± 0.05
	Material	Lszh
	Color	BLANCO
Cable simple	Material	Lszh
	Diámetro (mm)	2.0 ± 0.1
	Color	Azul y amarillo
Vara	Material	Lszh
	Diámetro (mm)	1.3 ± 0.1
	Color	Negro
Chaqueta exterior	Material	Lszh
	Diámetro (mm)	7.0 ± 0.2
	Color	Negro
	Grosor (mm)	1.0 ± 0.1
Peso del cable (kg/km) aprox.		38 ± 3
Prueba de estiramiento (n)		A largo plazo: 400 N A corto plazo: 800 N
Prueba de aplanamiento (N/10 cm)		Largo a largo plazo: 1000 N/10 cm A corto plazo: 2200 n/10 cm
Mínimo Radio de flexión		10xod (estático); 20xod (dinámica)
Temperatura de instalación		-40 ° C a +70 ° C
Temperatura de almacenamiento		-40 ° C a +70 ° C

Rendimiento de la fibra óptica cableada

El rendimiento de la fibra óptica cableada (ITU-T Rec. G.657A2)

Artículo	Especificación
Tipo de fibra	Modo único
Material de fibra	Sílice dopada
Coeficiente de atenuación @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Longitud de onda de corte de cable	≤ 1260 nm
Longitud de onda de dispersión cero	1300 ~ 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersión cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diámetro de campo de modo @ 1310 nm	8.5-9.3um
Error de concentricidad de núcleo / revestimiento	≤ 0.5 uno
Diámetro de revestimiento	125.0 ± 0.7 uno
Revestimiento de no circularidad	≤5%
Diámetro de recubrimiento primario	242 ± 7 uno
Concentricidad recubrimiento / recubrimiento	≤10 µm
Recubrimiento de no circularidad	≤0.7%
Atenuación con pérdida de flexión de cable 10 turno 1 mandril 15 mm 1 turno 1 mandril 10 mm 1 turno 1 mandril 7.5 mm	1550 nm ≤ Δ 0.03 dB/km 1550 nm ≤ Δ 0.1 dB/km 1550 nm ≤ Δ 0.5 dB/km

Dibujo dimensional:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

No	Descripción	Cantidad
1	SM G.657A2 2 núcleo con fibra de 2.0 mm. OD7.0 mm, negro lszh	1
2	Mini conector DLC negro	1
3	Dúplex LC3.0 para fibra de modo único, beige, tubo para conector IC, blanco	2
4	Tubo de goma con calor encogible, negro, OD 8.5 mm l = 17 mm	1
5	Tubo de goma con calor encogible, negro, OD 8.5m L-30 mm	2
6	Protección flexible con tubo de acero, OD 2.8 mm l = 52 mm	2
8	Tubo encogible con calor, OD3.0 mm blanco /amarillo L = 5 mm	2
