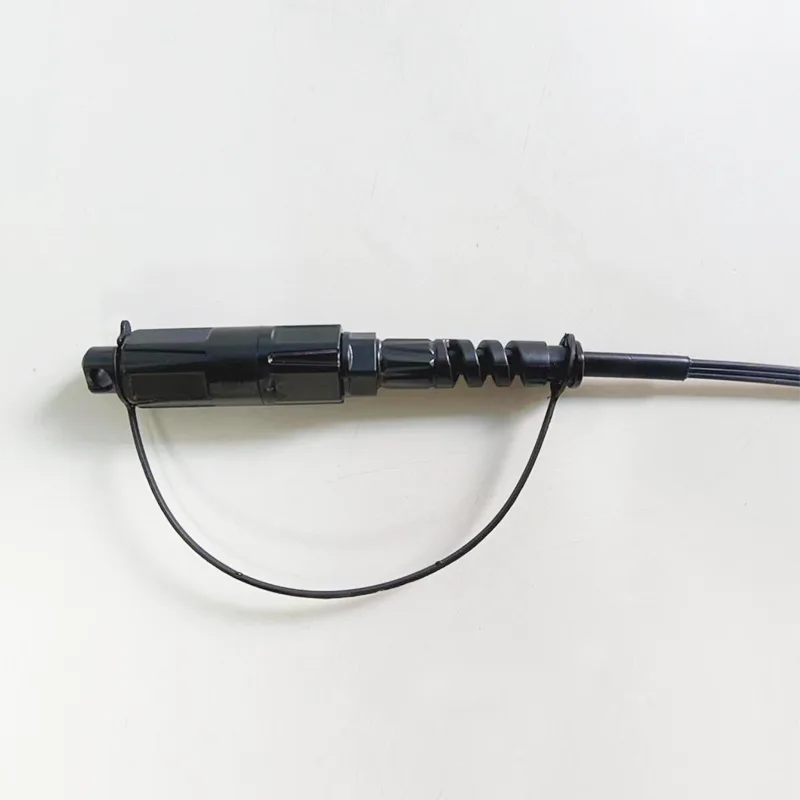

Cable de caída impermeable de 5x2 mm SC/APC Conector de fibra óptica

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

Especificación técnica:

Construcciones	Unidad	Descripciones
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30
Pérdida de retorno	db	≥ 60
Tipo de conexión		SC/APC
Contera		Cerámico
Ciclos de conexión		500
Color de la chaqueta de cable		Negro
Diámetro exterior del cable	mm	（5.2x2.0）± 0.2 mm （3.0x2.0）± 0.2 mm (sin mensajero)
Modo de fibra		Modo único: G657A2
Material de la chaqueta de cable		Lszh
Peso del cable	Kg/km	20 ± 3
Contenido de impresión		Personalizable
Longitud	m	100 o personalizable (Tolerancia: ± 0.5m)
Tipo de conector		Entrada: Accord H Optic SC/APC
Tipo de conector		Salida: sin conector
Tracción (axial entre el cable y el conector)	N	100
Grado impermeable		IP68
Temperatura de funcionamiento	℃	-20 ° C ~ +65 ℃
Temperatura de almacenamiento	℃	-20 ° C ~ +65 ℃

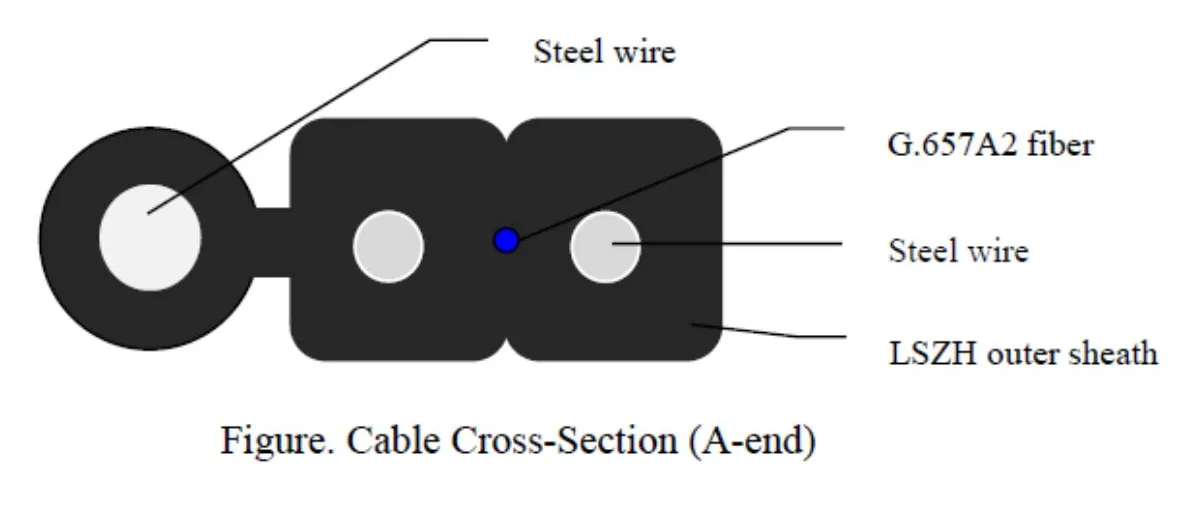

Estructura del cable:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Fibra óptica	Tipo	G-657 A2.
	No. Fibras	1
	Color	Azul
Vaina exterior	Dimensión	（5.2x2.0）± 0.2 mm （3.0x2.0）± 0.2 mm (sin mensajero)
	Material	Lszh
	Color	Negro
Miembro de resistencia al acero	Materia	Alambre de acero
Miembro de resistencia al acero	Diámetro	0.45 mm
Miembro de autosuficiencia de acero	Materia	Alambre de acero
Miembro de autosuficiencia de acero	Diámetro	1.2 mm
Peso		20 ± 3 kg/km
Mosaico (n)		A largo plazo: 300n A corto plazo: 600 N
Aplastar		1000n/10 cm
Mínimo Radio de flexión		15xd (estático); 30XD (dinámica)
Rango de temperatura		-20 ° C a +65 ° C

Característica de fibra:

Todas las características de la fibra de cable (fibra del cable terminado) deberán, al menos, de acuerdo con la recomendación de ITU-T G.657A2 y deberán ser la siguiente.

Parámetro		Especificación
Coeficiente de atenuación	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km ≤ 0.24 dB/km
Atenuación (después del cable)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
Uniformidad de atenuación a 1310 nm		≤0.05db
Uniformidad de atenuación a 1550 nm		≤0.05db
Longitud de onda de corte de cable (λcc)		≤ 1260 nm
Longitud de onda de dispersión cero		1300 ~ 1324 nm
Pendiente de dispersión cero		≤ 0.092 ps/(nm^2.km)
Valor absoluto de dispersión a 1288 nm ~ 1339nm		≤3.5ps/(nm · km)
Valor absoluto de dispersión a 1271 nm ~ 1360 nm		≤5.3ps/(nm · km)
Dispersión a 1550 nm		≤18ps/(nm · km)
Dispersión a 1625 nm		≤23ps/(nm · km)
Diámetro de campo de modo (MFD) a 1310 nm		8.60 ± 0.4 mm
Diámetro de campo de modo (MFD) a 1550 nm		9.4-10.4 mm
Fibra de dispersión del modo de polarización (PMD)		≤0.125ps/km^1/2
Cable de dispersión del modo de polarización (PMD)		≤0.200ps/km^1/2
Coeficiente de PMD	M	20 cables
	Q	0.01%
	PMDQ	≤0.20ps/km^1/2
Características geométricas
Diámetro de revestimiento		125 ± 0.8 mm
Revestimiento de no circularidad		≤1.0%
Error de concentricidad de núcleo/revestimiento		≤0.8 mm
Diámetro de fibra con recubrimiento (sin color)		245 ± 10 μm
Diámetro de fibra con recubrimiento (color)		250 ± 10 μm
Error de concentricidad de revestimiento/revestimiento		≤12.0 mm
Prueba de tensión		100kpsi o 0.69GPA
Eliminación del recubrimiento (n)		1.0 ～ 9.0
Características mecánicas
Pérdida de macrobend a 1550 nm	R = 15 mm, 10 turnos	≤0.03db
	R = 10 mm, 1 tumba	≤0.10db
	R = 7.5 mm, 1 tumba	≤0.5db
Pérdida de macrobend a 1625 nm	R = 15 mm, 10 turnos	≤0.10db
	R = 10 mm, 1 tumba	≤0.20db
	R = 7.5 mm, 1 tumba	≤1.0db

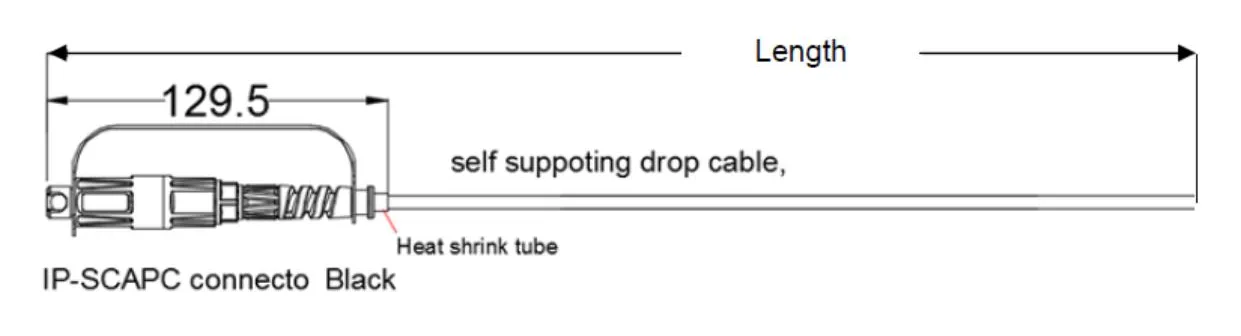

Dibujo dimensional:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

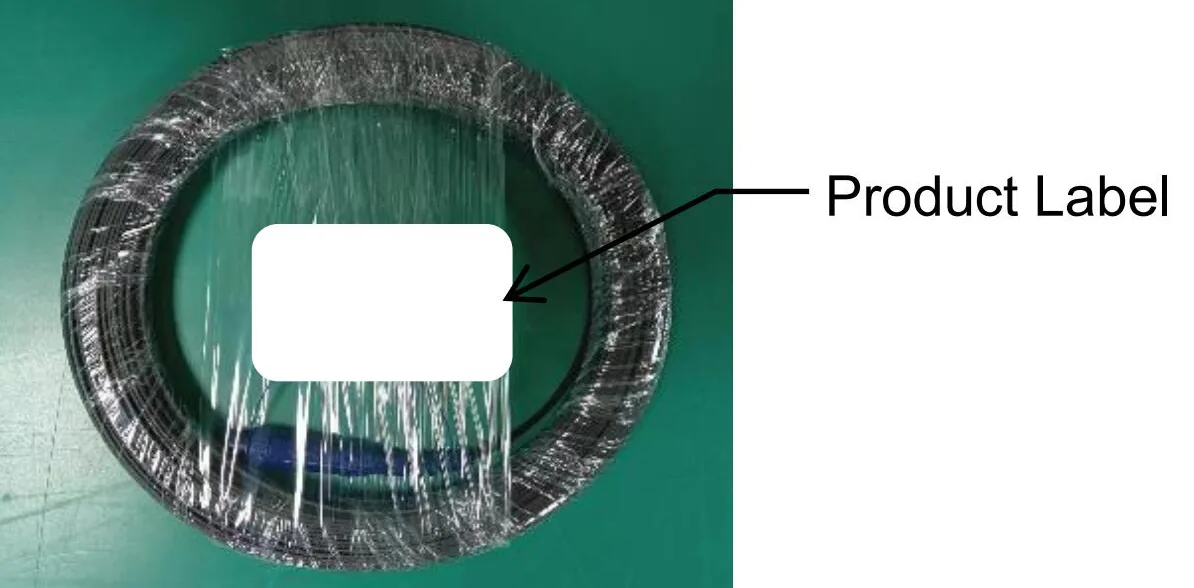

Paquete:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Requisitos de paquete:

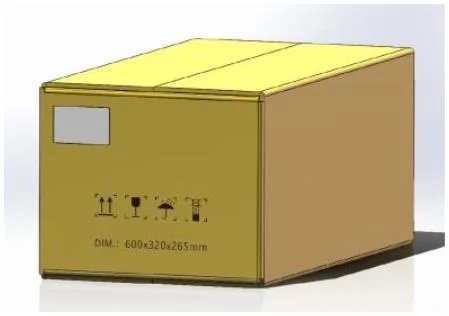

Tamaño de cartón: 600*320*265 mm, caja de sellado de fuente "I" de cinta de sellado transparente.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

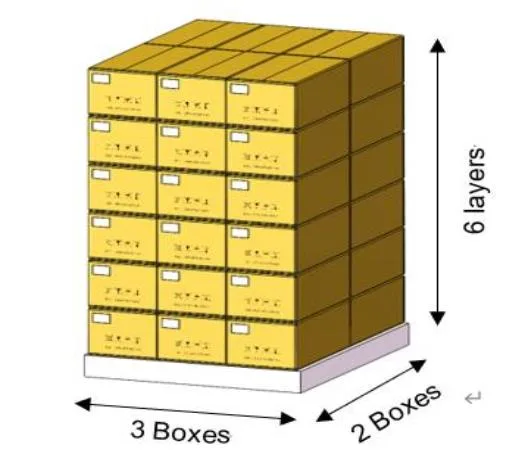

Diagrama esquemático de la placa de madera:

Tamaño del plato de madera: 1200 *1000 mm.

Requisitos de apilamiento: una capa de seis cajas, apilando seis capas.

Top 4 Protección del ángulo recto y luego use la correa de embalaje de fuentes "#" con fuerza.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
