Cable de caída impermeable de 5x2 mm Mini Cable de parche óptico con conector APC

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

Especificación técnica:

Construcciones	Unidad	Descripciones
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30
Pérdida de retorno	db	≥ 60
Tipo de conexión		SC/APC
Contera		Cerámico
Ciclos de conexión		500
Color de la chaqueta de cable		Gris
Diámetro exterior del cable	mm	5.0 (± 0.2) x2.0 (± 0.1)
Modo de fibra		Modo único: G657A2
Material de la chaqueta de cable		Lszh
Peso del cable	Kg/km	20 （aprox）
Contenido de impresión		Personalizable
Longitud	m	30、50、100、150、200、250、300、400、500 o personalizable (Tolerancia: ± 0.5m)
Tipo de conector		Entrada: Accord H Optic SC/APC
Tipo de conector		Salida: sin conector
Tracción (axial entre el cable y el conector)	N	100
Grado impermeable		IP68
Temperatura de funcionamiento	℃	-20 ° C ~ +65 ℃
Temperatura de almacenamiento	℃	-20 ° C ~ +65 ℃

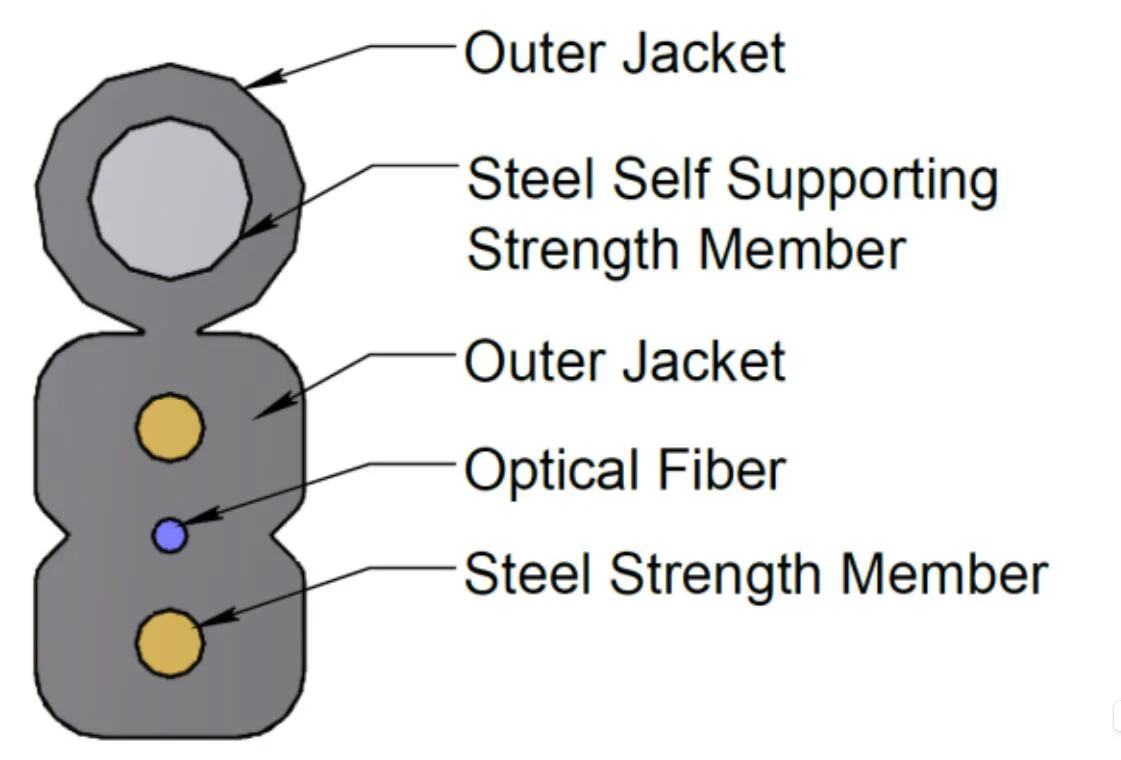

Estructura del cable:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Fibra óptica	Tipo	G657 A2
	No. Fibras	1
	Color	Azul
Miembro de resistencia al acero	Materia	Alambre de acero
Miembro de resistencia al acero	Diámetro	0,4 mm
Miembro de autosuficiencia de acero	Materia	Alambre de acero
Miembro de autosuficiencia de acero	Diámetro	1.0 mm
Vaina exterior	Dimensión	2.0 (± 0.1) x5.0 (± 0.2)
	Material	Lszh
	Color	Gris
Peso del cable	Kg/km	20
Tensión	N	300 (a largo plazo)
Tensión	N	600 (a corto plazo)
Aplastar	N/10 cm	200 (a largo plazo)
Aplastar	N/10 cm	1000 (a corto plazo)
Mínimo Radio de curvatura	mm	10xH (estático)
Mínimo Radio de curvatura	mm	20xH (dinámica)
Rango de temperatura de funcionamiento:		-20 ℃ a +60 ℃
Rango de temperatura de almacenamiento / transporte:		-20 ℃ a +60 ℃

Fibra óptica:

Todas las características de la fibra de cable (fibra del cable terminado) deberán, al menos, de acuerdo con la recomendación de ITU-T G.657A2 y deberán ser la siguiente.

Artículo	Especificación
Tipo de fibra	Modo único
Material de fibra	Sílice dopada
Coeficiente de atenuación @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Después de la formación de cable @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Longitud de onda de corte de cable	≤ 1260 nm
Longitud de onda de dispersión cero	1300 ~ 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersión cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diámetro de campo de modo @ 1310 nm	8.5-9.3um
Error de concentricidad de núcleo / revestimiento	≤ 0.5 uno
Diámetro de revestimiento	125.0 ± 0.7 uno
Revestimiento de no circularidad	≤5%
Diámetro de recubrimiento primario	242 ± 7 uno
Concentricidad recubrimiento / recubrimiento	≤10 µm
Recubrimiento de no circularidad	≤0.7%
Atenuación con pérdida de flexión de cable 1 turno 1 mandril 7.5 mm 10 vueltas 1 mandril 15 mm	1550 nm ≤ Δ 0.10 dB/km 1550 nm ≤ Δ 0.03 dB/km

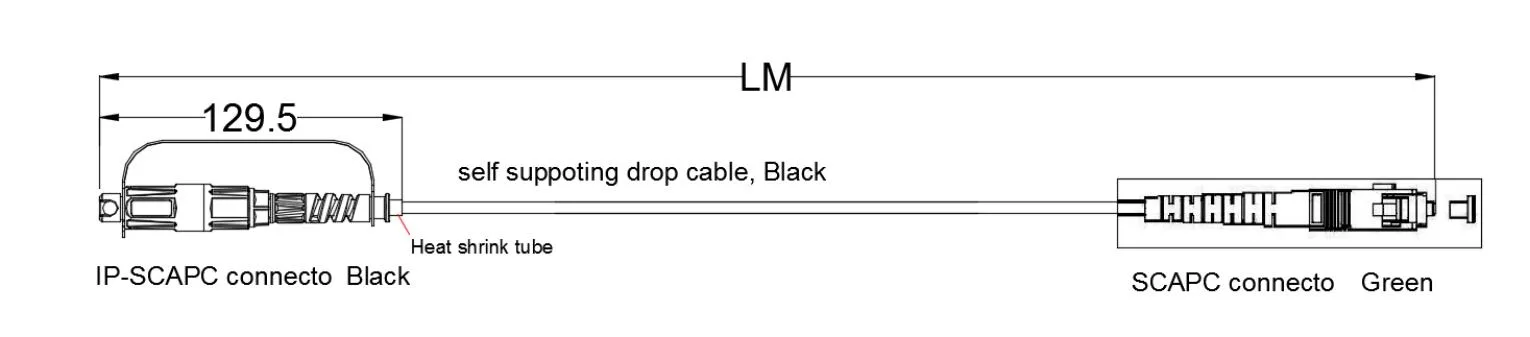

Dibujo dimensional:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Paquete:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Requisitos de paquete:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
