En la construcción FTTH (fibra a la casa), los tipos de cables ópticos comúnmente utilizados incluyen principalmente cable de caída en forma de mariposa y sus estructuras derivadas.

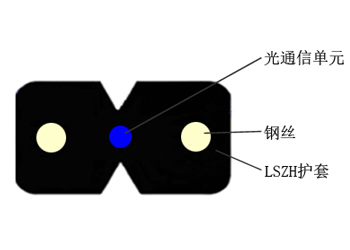

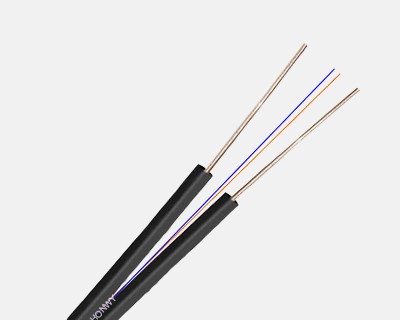

Características estructurales:
La fibra óptica se coloca en el centro, y se colocan dos cables de acero paralelos en ambos lados como elementos de refuerzo. La sección transversal tiene una forma de 8, y la fibra óptica se encuentra en el centro geométrico.
Escenario de aplicación:
Montado en la pared: adecuado para el enrutamiento de pared interior y exterior, con resistencia de flexión fuerte y un radio de flexión tan pequeño como 20 mm.
Tubo de tubería: adecuado para la colocación de tuberías de corta distancia y adaptable a espacios estrechos.
Ventajas:
La estructura es compacta y la resistencia a la tracción es alta, lo que puede resistir la presión lateral de las personas que se pisan sobre ella y la fuerza de arrastre durante la construcción.
Es fácil de terminar en el sitio y es compatible con una variedad de conectores rápidos.

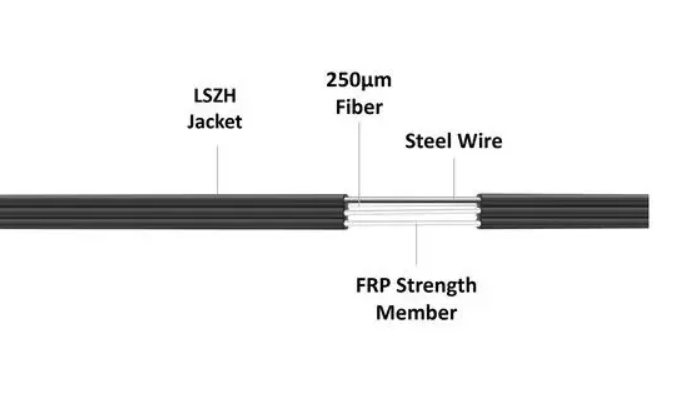

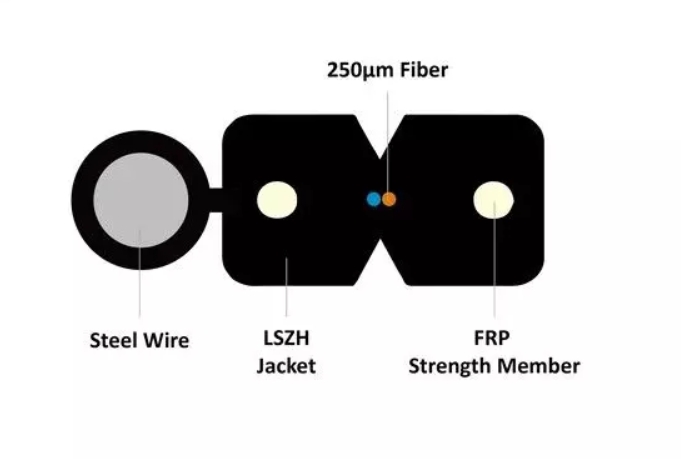

Características estructurales:
Se agrega un alambre de acero o una cuerda de acero al exterior del cable óptico de mariposa ordinario como un elemento de refuerzo para formar una estructura de autoportación.
Escenario de aplicación:
Alcance superior: adecuado para el cableado superior desde postes al aire libre hasta áreas interiores. Tiene alta resistencia a la tracción y puede soportar un tramo de 50 metros.
Entorno sin tuberías: no se requieren cables colgantes adicionales, simplificando el proceso de construcción.
Ventajas:
La fuerte resistencia a la tracción reduce el riesgo de daño de las fuerzas externas.
Alta eficiencia de construcción y costos de mano de obra reducidos.

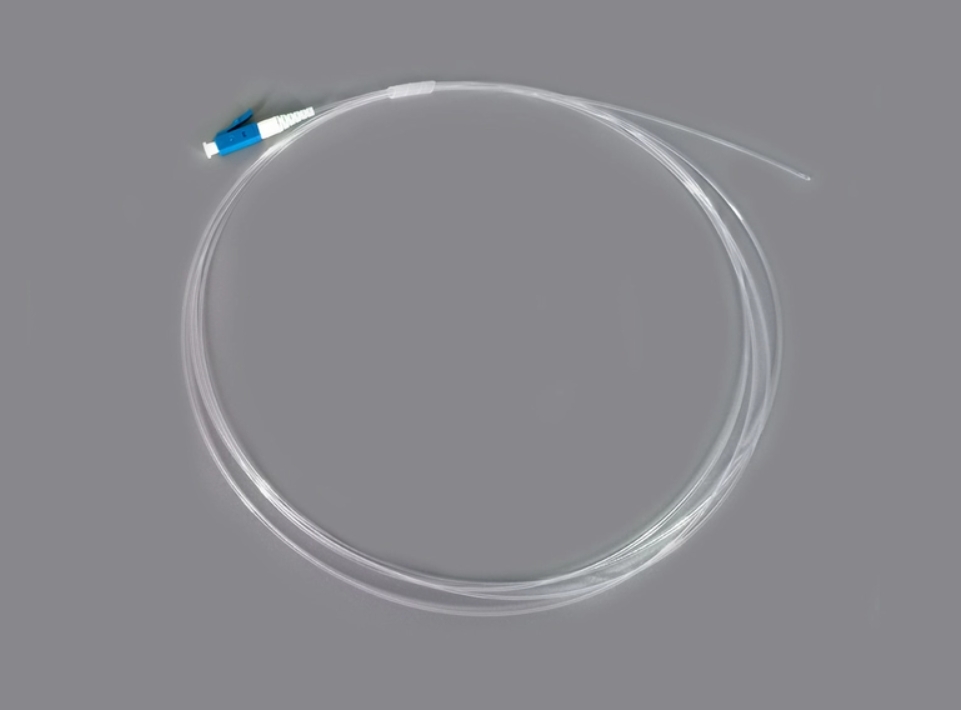

Características estructurales:
La parte media es una fibra óptica de un solo núcleo (G.657), que se envuelve con una vaina transparente de 0.9 mm, con un diámetro exterior delgado y es completamente transparente.
Escenario de aplicación:
Coloque el cableado a lo largo de los zócalos del edificio y alrededor de las tiras decorativas de la puerta y la ventana, y fijan con pegamento.
Lugares con altos requisitos estéticos: como hoteles, residencias de alta gama, etc., donde el cableado debe ocultarse.
Ventajas
Visualmente oculto, no afecta la decoración interior.
La cubierta transparente es resistente al desgaste y adaptable a varios entornos.

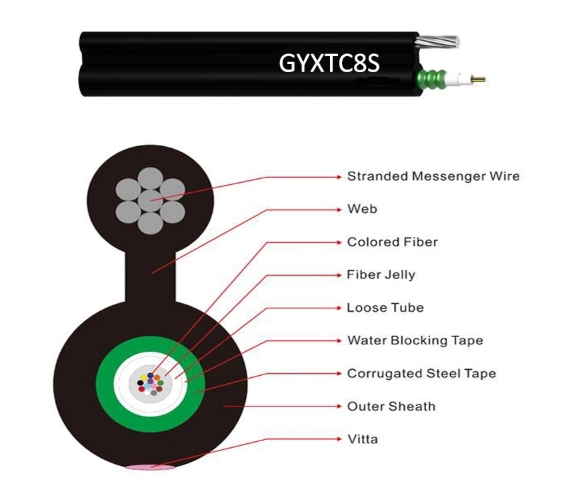

Características estructurales:
Las unidades de alambre de suspensión de metal se agregan al cable óptico de la línea de cuero para formar una estructura en forma de "8".
Escenario de aplicación:
Contación superior al aire libre: adecuado para el cableado superior desde postes eléctricos hasta corredores de usuario, con alta resistencia a la tracción.
Escenario con requisitos de alto tramo: puede soportar tramos de más de 50 metros y tiene una fuerte estabilidad.
Ventajas:
El rendimiento de la tracción mejora significativamente, reduciendo el riesgo de rotura de fibra óptica.
Fácil de construir y adaptarse al terreno complejo.
-
