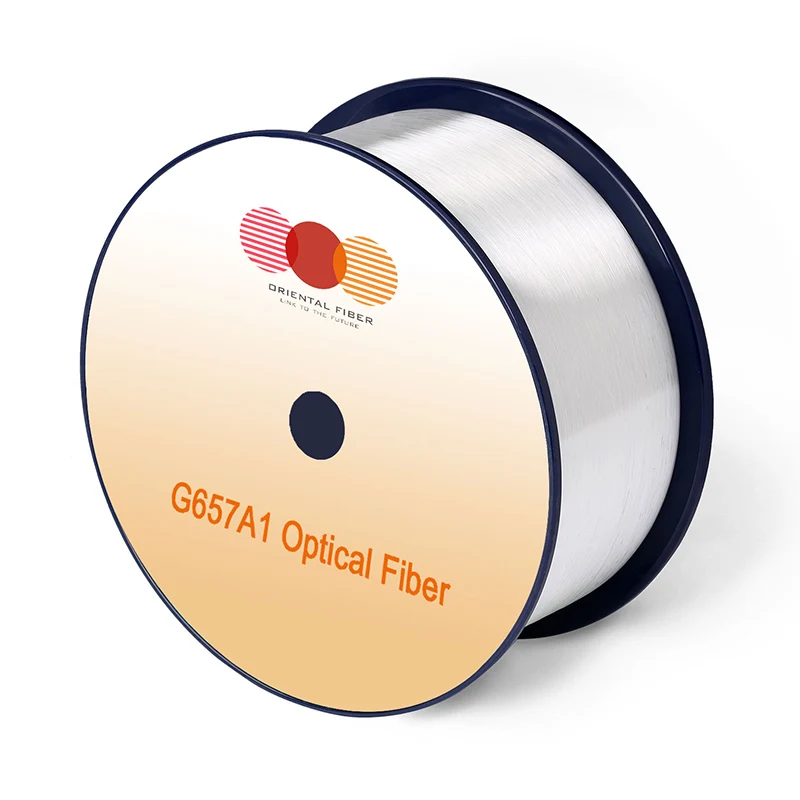

Fibra óptica de modo único G.657.A1

Fibra óptica de modo único G.657.A1 contiene todas las características de la fibra de modo único y proporciona una buena resistencia a la microbendencia. Tiene baja sensibilidad de macrobending y bajo nivel de pico de agua. Está completamente optimizado para su uso en la banda O-E-S-C-L (1260-1625 nm). Puede resistir bien las pérdidas adicionales debido a la baja macrobendaria en la región de longitud de onda de 1625 nm. Esto no solo admite aplicaciones de banda L, sino que también permite una instalación fácil sin atención excesiva al almacenar la fibra (por ejemplo, en una caja de empalme). Para el uso de cable dentro de los edificios, la fibra G657A1 admite un pequeño radio de curvatura de cable e instalación compacta.

Enviar Consulta

Descripción del Producto

Aplicaciones

Cables de tono corto para una aplicación especial

Red óptica de alto rendimiento que funciona en banda O-E-S-C-L

Rutas ópticas de alta velocidad en edificios (FTTX)

Cables ópticos con altos requisitos sobre el radio de flexión

Estándares

Fibra óptica de modo único G.657.A1 cumple o excede la recomendación de ITU-T G.652.D/G.657.A1, incluyendo IEC 60793-2-50 Tipo B1.3/B6.A1 Especificaciones de fibra.

Características

La baja atenuación cumple con los requisitos de la operación de banda O-E-S-C-L

Buena resistencia a la pérdida de flexión a las curvas de radio corto

Pérdidas bajas de flexión para diseños de cables exigentes, incluidos cables de cinta

PMD bajo cumple con la alta tasa de bits y requisitos de transmisión de larga distancia

Parámetros geométricos precisos que aseguran una baja pérdida de empalme y una alta eficiencia de empalme

Presupuesto

Características		Condiciones	Valores especificados	Unidades
Características ópticas
Atenuación		1310 nm	≤0.35	[DB/km]
		1383nm (después de la envejecimiento H2)	≤0.35	[DB/km]
		1460 nm	≤0.25	[DB/km]
		1550 nm	≤0.21	[DB/km]
		1625 nm	≤0.23	[DB/km]
Atenuación versus longitud de onda Max. α diferencia		1285-1330 nm, en referencia a 1310nm	≤0.03	[DB/km]
Atenuación versus longitud de onda Max. α diferencia		1525-1575 nm, en referencia a 1550 nm	≤0.02	[DB/km]
Dispersión coeficiente		1285-1340 nm	-3.5 a 3.5	[ps/(nm · km)]
		1550 nm	≤18	[ps/(nm · km)]
		1625 nm	≤22	[ps/(nm · km)]
Longitud de onda de dispersión cero (λ0)		-	1300-1324	[Nuevo Méjico]
Pendiente de dispersión cero (S0)		-	≤0.092	[ps/(nm2 · km)]
Valor típico		-	0.086	[ps/(nm2 · km)]
PMD	Fibra individual máxima	-	≤0.1	[PS/√km]
	Valor de diseño de enlace (M = 20 ， Q = 0.01%) (M = 20 ， Q = 0.01%)	-	≤0.06	[PS/√km]
	Valor típico	-	0.04	[PS/√km]
Longitud de onda de cable coto ﬀ (λcc)		-	≤1260	[Nuevo Méjico]
Diámetro de campo de modo (MFD)		1310 nm	8.4-9.2	[μm]
Diámetro de campo de modo (MFD)		1550 nm	9.3-10.3	[μm]
Índice de refracción grupal efectivo (ne ﬀ)		1310 nm	1.466	-
Índice de refracción grupal efectivo (ne ﬀ)		1550 nm	1.467	-
Discontinuidades puntuales		1310 nm	≤0.05	[DB]
Discontinuidades puntuales		1550 nm	≤0.05	[DB]
Características geométricas
Diámetro de revestimiento		-	125.0 ± 0.7	[μm]
Revestimiento de no circularidad		-	≤0.7	[%]
Diámetro de recubrimiento		-	235-245	[μm]
Error de concentricidad de revestimiento		-	≤12.0	[μm]
Recubrimiento de no circularidad		-	≤6.0	[%]
Error de concentricidad de revestimiento de núcleo		-	≤0.5	[μm]
Curl (radio)		-	≥4	[metro]
Longitud de entrega		-	Hasta 50.4	[km/carrete]
Características ambientales		1310nm, 1550 nm y 1625nm
Dependencia de la temperatura atenuación inducida		-60 ℃ a +85 ℃	≤0.05	[DB/km]
Atenuación inducida por ciclo de temperatura-humedad		-10 ° C a +85 ° C, 98% HR	≤0.05	[DB/km]
Dependencia de Watersoak atenuación inducida		23 ° C, por 30 días	≤0.05	[DB/km]
Atenuación inducida por dependencia del calor húmedo		85 ° C y 85% HR, durante 30 días	≤0.05	[DB/km]
Envejecimiento de calor seco		85 ℃, por 30 días	≤0.05	[DB/km]
Especificación mecánica
Prueba de prueba		-	≥9.0	[NORTE]
		-	≥1.0	[%]
		-	≥100	[Kpsi]
		-	-	-
Pérdida inducida por macro-Bend	10 vueltas alrededor de un mandril de radio 15 mm	1550 nm	≤0.25	[DB]
	10 vueltas alrededor de un mandril de radio 15 mm	1625 nm	≤1.0	[DB]
	1 Gire alrededor de un mandril de radio de 10 mm	1550 nm	≤0.75	[DB]
	1 Gire alrededor de un mandril de radio de 10 mm	1625 nm	≤1.5	[DB]
Fuerza de tira de revestimiento		fuerza promedio típica	1.5	[NORTE]
Fuerza de tira de revestimiento		fuerza máxima	1.3-8.9	[NORTE]
Parámetro de fatiga dinámica (ND)		-	≥20	-

Single-mode Optical Fiber G.657.A1
