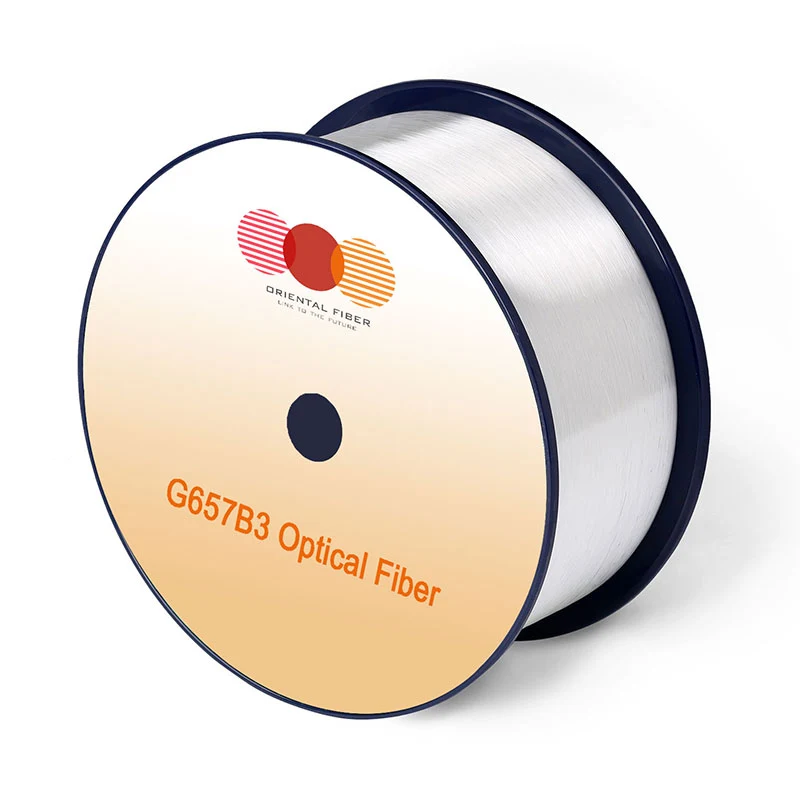

Fibra óptica de modo único G.657.B3

Características

Condiciones

Especificado valores

Unidades

Óptico Características

Atenuación

1310 nm

≤0.35

[DB/km]

1383nm （después de H2-envejecimiento）

≤0.35

[DB/km]

1550 nm

≤0.21

[DB/km]

1625 nm

≤0.23

[DB/km]

Atenuación vs. longitud de onda

Max. α diferencia

1285-1330 nm, en referencia a 1310nm

≤0.03

[DB/km]

1525-1575 nm, en referencia a 1550 nm

≤0.02

[DB/km]

Cero Longitud de onda de dispersión (λ0)

-

1300-1324

[Nuevo Méjico]

Cero Pendiente de dispersión (S0)

-

≤0.092

[ps/(nm2 · km)]

PMD

Máximo Fibra individual

-

≤0.1

[PS/√km]

Valor de diseño de enlace （M = 20 ， Q = 0.01%)

-

≤0.06

[PS/√km]

Típico Valor

-

0.04

[PS/√km]

Cable Coto ff longitud de onda (λcc)

-

≤1260

[Nuevo Méjico]

Modo Diámetro de campo （MFD）

1310 nm

8.2-9.0

[μm]

1550 nm

9.1-10.1

[μm]

Índice de la refracción del grupo efectivo （ne ff）

1310 nm

1.468

-

1550 nm

1.469

-

Punto Discontinuidades

1310 nm

≤0.05

[DB]

1550 nm

≤0.05

[DB]

Geométrico Características

Revestimiento Diámetro

-

125.0 ± 0.7

[μm]

Revestimiento No circularidad

-

≤0.7

[%]

Revestimiento Diámetro

-

235-245

[μm]

Revestimiento Error de concentricidad

-

≤12.0

[μm]

Revestimiento No circularidad

-

≤6.0

[%]

Revestimiento del núcleo Error de concentricidad

-

≤0.5

[μm]

Curl (radio)

-

≥4

[metro]

Entrega Longitud

-

Arriba a 25.2

[km/carrete]

Características ambientales

1310nm, 1550 nm y 1625nm

Temperatura Atenuación inducida por dependencia

-60 ℃ a +85 ℃

≤0.05

[DB/km]

Humedad de la temperatura Atenuación inducida por ciclismo

-10 ° C a +85 ° C, 98% HR

≤0.05

[DB/km]

Hendedero Atenuación inducida por dependencia

23 ° C, durante 30 días

≤0.05

[DB/km]

Húmedo Atenuación inducida por la dependencia del calor

85 ° C y 85% rh, para 30 días

≤0.05

[DB/km]

Seco Envejecimiento del calor

85 ℃ por 30 días

≤0.05

[DB/km]

Mecánico Especificación

Prueba Prueba

-

≥9.0

[NORTE]

-

≥1.0

[%]

-

≥100

[Kpsi]

Intermediario Pérdida inducida

1 Gire alrededor de un mandril de Radio de 10 mm

1550 nm

≤0.03

[DB]

1 Gire alrededor de un mandril de radio de 10 mm

1625 nm

≤0.1

[DB]

1 Gire alrededor de un mandril de radio de 7,5 mm

1550 nm

≤0.08

[DB]

1 Gire alrededor de un mandril de Radio de 7,5 mm

1625 nm

≤0.25

[DB]

1 Da la vuelta a un mandril de 5 mm de radio

1550 nm

≤0.15

[DB]

1 Da la vuelta a un mandril de 5 mm de radio

1625 nm

≤0.45

[DB]

Revestimiento Fuerza de tiras

típico fuerza promedio

1.5

[NORTE]

cima fuerza

1.3-8.9

[NORTE]

Dinámica Parámetro de fatiga (ND)

-

≥20

-
