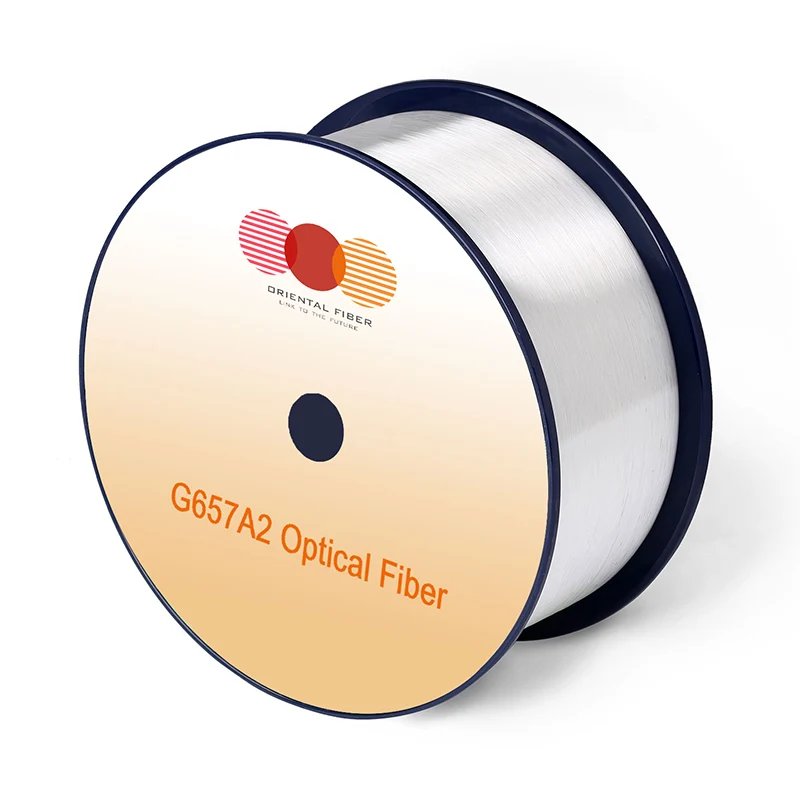

Fibra óptica de modo único G.657.A2

Características

Condiciones

Valores especificados

Unidades

Características ópticas

Atenuación

1310 nm

≤0.35

[DB/km]

1383nm (después de la envejecimiento H2)

≤0.35

[DB/km]

1460 nm

≤0.25

[DB/km]

1490 nm

≤0.23

[DB/km]

1550 nm

≤0.21

[DB/km]

1625 nm

≤0.23

[DB/km]

Atenuación versus longitud de onda

Max. α diferencia

1285-1330 nm, en referencia a 1310nm

≤0.03

[DB/km]

1525-1575 nm, en referencia a 1550 nm

≤0.02

[DB/km]

Longitud de onda de dispersión cero (λ0)

-

1300-1324

[Nuevo Méjico]

Pendiente de dispersión cero (S0)

-

≤0.092

[ps/(nm2 · km)]

PMD

Fibra individual máxima

-

≤0.1

[PS/√km]

Valor de diseño de enlace (M = 20 ， Q = 0.01%)

-

≤0.06

[PS/√km]

Valor típico

-

0.04

[PS/√km]

Longitud de onda de cable coto ff (λcc)

-

≤1260

[Nuevo Méjico]

Diámetro de campo de modo (MFD)

1310 nm

8.4-9.2

[μm]

1550 nm

9.3-10.3

[μm]

Índice de refracción grupal efectivo (ne ff)

1310 nm

1.466

-

1550 nm

1.467

-

Discontinuidades puntuales

1310 nm

≤0.05

[DB]

1550 nm

≤0.05

[DB]

Características geométricas

Diámetro de revestimiento

-

125.0 ± 0.7

[μm]

Revestimiento de no circularidad

-

≤0.7

[%]

Diámetro de recubrimiento

-

235-245

[μm]

Error de concentricidad de revestimiento

-

≤12.0

[μm]

Recubrimiento de no circularidad

-

≤6.0

[%]

Error de concentricidad de revestimiento de núcleo

-

≤0.5

[μm]

Curl (radio)

-

≥4

[metro]

Longitud de entrega

-

Hasta 50.4

[km/carrete]

Características ambientales

1310nm, 1550 nm y 1625nm

Dependencia de la temperatura atenuación inducida

-60 ℃ a +85 ℃

≤0.05

[DB/km]

Atenuación inducida por ciclo de temperatura-humedad

-10 ° C a +85 ° C, 98% HR

≤0.05

[DB/km]

Dependencia de Watersoak atenuación inducida

23 ° C, por 30 días

≤0.05

[DB/km]

Atenuación inducida por dependencia del calor húmedo

85 ° C y 85% HR, durante 30 días

≤0.05

[DB/km]

Envejecimiento de calor seco

85 ℃, por 30 días

≤0.05

[DB/km]

Especificación mecánica

Prueba de prueba

-

≥9.0

[NORTE]

-

≥1.0

[%]

-

≥100

[Kpsi]

Atenuación inducida por macro doble

10 vueltas alrededor de un mandril de radio 15 mm

1550 nm

≤0.03

[DB]

10 vueltas alrededor de un mandril de radio 15 mm

1625 nm

≤0.1

[DB]

1 Gire alrededor de un mandril de radio de 10 mm

1550 nm

≤0.1

[DB]

1 Gire alrededor de un mandril de radio de 10 mm

1625 nm

≤0.2

[DB]

1 Gire alrededor de un mandril de radio de 7,5 mm

1550 nm

≤0.5

[DB]

1 Gire alrededor de un mandril de radio de 7,5 mm

1625 nm

≤1.0

[DB]

Fuerza de tira de revestimiento

fuerza promedio típica

1.5

[NORTE]

fuerza máxima

1.3-8.9

[NORTE]

Parámetro de fatiga dinámica (ND)

-

≥20

-
