Cable de fibra óptica de ruptura multipropósito

The multi-purpose break-out fiber optic cable uses (Φ900μm tight-buffered optical fiber, aramid reinforcement elements) as sub-units, a non-metallic central reinforcement core, and the optical cable sub-units are twisted in the central reinforcement core to form a cable core, and a layer of polyvinyl chloride (PVC) or low-smoke halogen-free material (LSZH, La vaina baja, sin halógeno, retardante de llama) se extruye en el exterior.

Enviar Consulta

Descripción del Producto

Características

Estructura del cable con tensión de capa y el núcleo de refuerzo del centro no metálico permiten que el cable resistir una mayor tensión

El material exterior del cable de fibra óptica ruptura multipropósito es resistente a la corrosión, impermeable, resistente a los rayos UV, retardantes de las llamas y ecológicos.

El hilo de aramida como miembro de fuerza hace que el cable tenga una excelente resistencia a la tracción

Aplicaciones

Distribución de cable de cualquier propósito en interiores

Cable de distribución de la columna vertebral

Estándares

Cumplir con los estándares de YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, etc. Además de los productos PVC ordinarios, también hay productos que han pasado la certificación UL OFNR; Los productos LSZH utilizan diferentes materiales para cumplir con IEC60332-1 o IEC60332-3C.

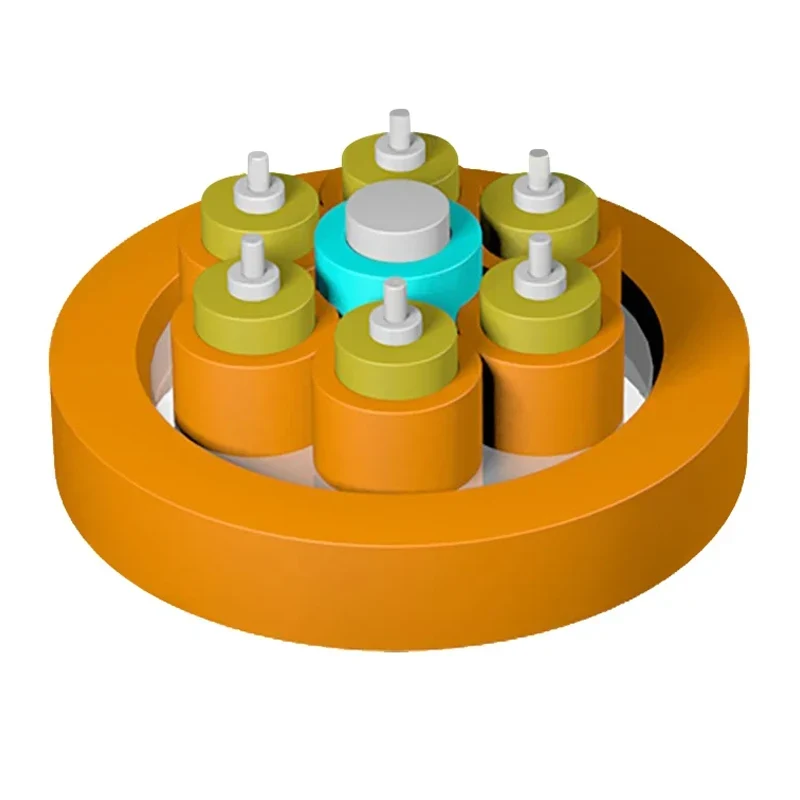

Dibujo de estructura

1. Fibra de amortiguación de tumba

2. hilo aramido

3. Miembro de fuerza de FRP

4. Chaqueta de subunidad

5. Jacket

Multi-Purpose Break-out Cable

Parámetros técnicos

Modelo de cable	Diámetro de cable (mm)	Peso del cable (Ref) (kg/km)		Resistencia a la tracción Largo/corto plazo (NORTE)	Resistencia al triturador Largo/corto plazo (N/100 mm)	Radio de flexión Dinámico/estático (mm)
Modelo de cable	Diámetro de cable (mm)	Chaqueta de PVC	Chaqueta lszh	Resistencia a la tracción Largo/corto plazo (NORTE)	Resistencia al triturador Largo/corto plazo (N/100 mm)	Radio de flexión Dinámico/estático (mm)
04	7.4 ± 0.5	50	56	130/440	300/1000	20d/10d
06	8.4 ± 0.5	66	74	200/660	300/1000	20d/10d
08	9.8 ± 0.5	91	101	200/660	300/1000	20d/10d
12	12.4 ± 0.5	140	155	200/660	300/1000	20d/10d
24	14.4 ± 0.5	181	201	400/1320	300/1000	20d/10d
36	16.4 ± 0.5	208	255	400/1320	300/1000	20d/10d
48	19 ± 0.5	280	344	400/1320	300/1000	20d/10d

Características ópticas

Tipo de fibra	Atenuación				OFL	Ancho de banda de modo efectivo	Longitud del enlace de 10 Gbit/S Ethernet	Radio de curvatura mínima
Condición	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Condición	Valor típico	Valor máximo	Valor típico	Valor máximo	850/1300 nm	850 nm	850 nm	/
Unidad unidad	DB/km	DB/km	DB/km	DB/km	Mhz.km	Mhz.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Multi-Purpose Break-out Fiber Optic Cable
