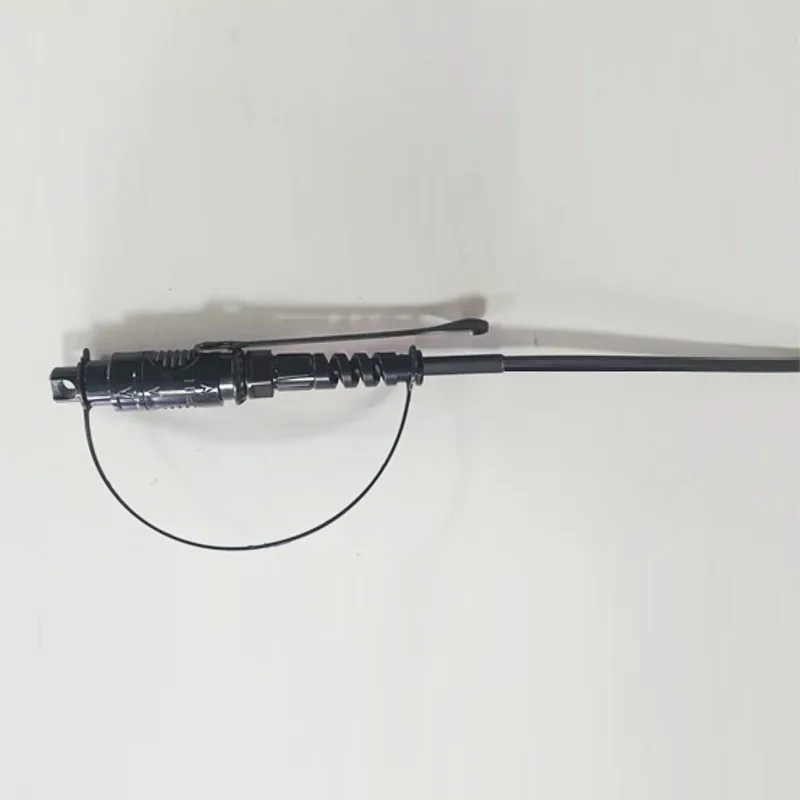

φ5mm cable redondo impermeable YOFC SC/APC Cable de parche de conector

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

1. Especificación técnica del cable de parche

Construcciones	Unidad	Descripciones
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30 (típico: 0.15)
Pérdida de retorno	db	≥ 55
Tipo de conexión		SC/APC
Contera		Cerámico
Ciclos de conexión		500
Color de la chaqueta de cable		Negro
Diámetro exterior del cable	mm	5.0 ± 0.2
Modo de fibra		Modo único: G657A1 o G657A
Material de la chaqueta de cable		HDPE
Peso del cable	Kg/km	22 （aprox）
Contenido de impresión		Personalizable
Longitud	m	50 o personalizable (Tolerancia: ± 0.5m)
Tipo de conector		Entrada: Accord H Optic SC/APC
Tipo de conector		Salida: Accord H Optic SC/APC
Tracción (axial entre cable y conector)	N	200
Grado impermeable		IP68
Temperatura de funcionamiento	℃	-25 ° C ~ +70 ℃
Temperatura de almacenamiento	℃	-25 ° C ~ +70 ℃

2. Sección transversal de cable

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Tamaño de la estructura del cable

Artículo	Contenido	Presupuesto
Fibra de amortiguación apretada	Número	1
	Tipo	G.657A1 o G.657A2
	Color	Azul
	Material	Lszh
	Diámetro (mm)	0.90 ± 0.05
Vaina interior	Diámetro (mm)	2.8 ± 0.2
	Grosor (mm)	0.25 ± 0.05
	Color	Blanco
	Material	Lszh
Miembro de fuerza 1	Material	FRP pegado
Miembro de fuerza 1	Cantidad	0.5*2
Miembro de fuerza 2	Material	Hilo de aramida + hilo de vidrio de bloqueo de agua
Cable	Número	1
Cable	Color	Rojo
Vaina	Material	HDPE
	Diámetro (mm)	5.0 ± 0.2
	Grosor (mm)	1.1 ± 0.1
	Color	Negro
Weigth de cable	Kg/km	22 ± 3
Mosaico (n)		A largo plazo: 400n A corto plazo: 800 N
Mínimo Radio de flexión		15xd (estático); 30XD (dinámica)
Rango de temperatura de funcionamiento:	℃	-25 ℃ a +70 ℃
Rango de temperatura de almacenamiento / transporte:	℃	-25 ℃ a +70 ℃
Rango de temperatura de instalación:	℃	-25 ℃ a +70 ℃

4. Dibujo dimensional del cable de parche

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

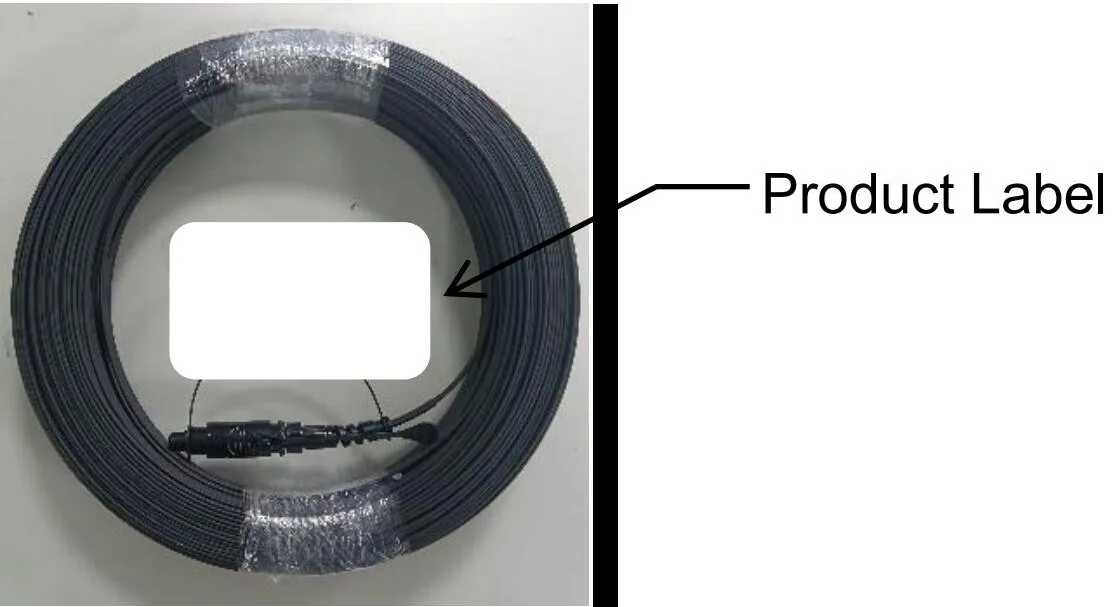

5. Paquete

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Requisitos de paquete

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
