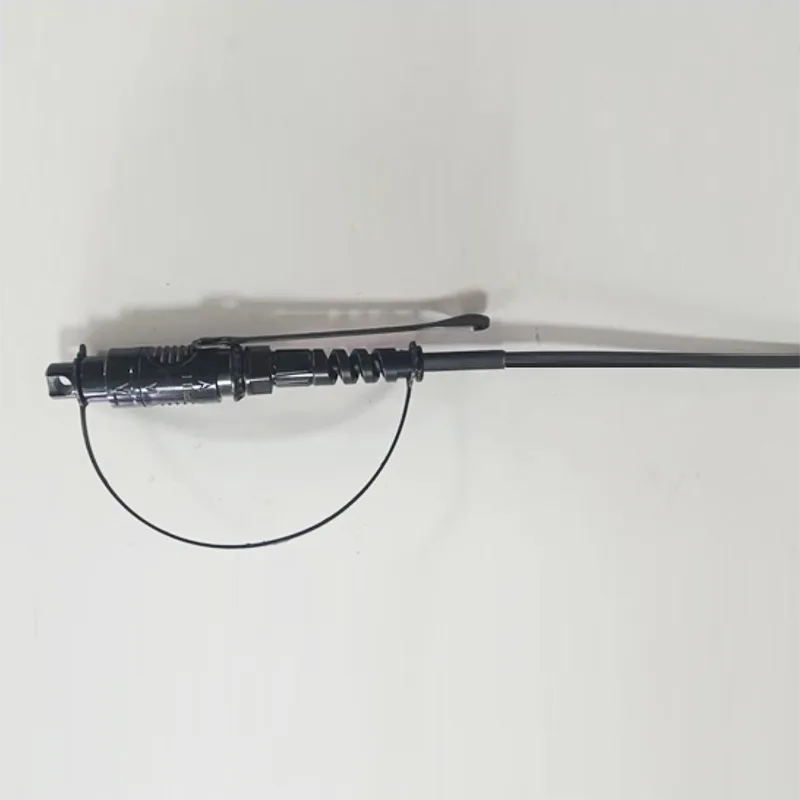

φ5mm Cable de parche de conector SC/APC de cable redondo impermeable

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

1. Especificación técnica del cable de parche

Construcciones	Unidad	Descripciones
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.50 (típico: 0.15)
Pérdida de retorno	db	≥ 60
Tipo de conexión		SC/APC
Contera		Cerámico
Ciclos de conexión		500
Color de la chaqueta de cable		Negro
Diámetro exterior del cable	mm	5.0 ± 0.2
Modo de fibra		Modo único: G657A2
Material de la chaqueta de cable		LSZH (con RAL9005) UL94V0
Peso del cable	Kg/km	22 （aprox）
Contenido de impresión		Personalizable
Longitud	m	50 、 75 、 110 、 150、200、250 o personalizable (Tolerancia: ± 0.5m)
Tipo de conector		Entrada: Accord H Optic SC/APC
Tipo de conector		Salida: Accord H Optic SC/APC
Tracción (axial entre cable y conector)	N	200
Grado impermeable		IP68
Temperatura de instalación:	℃	0 ° C ~+40 ° C
Temperatura de funcionamiento	℃	-20 ° C ~ +60 ℃
Temperatura de almacenamiento / transporte	℃	-20 ° C ~ +60 ℃

2. Sección transversal de cable

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Tamaño de la estructura del cable

Artículo	Contenido	Presupuesto
Fibra de amortiguación apretada	Número	1
	Tipo	G.657A2
	Color	Rojo (RAL3020)
	Material	LSZH (RAL5017 azul)
	Diámetro (mm)	0.90 ± 0.05
Vaina interior	Diámetro (mm)	2.0 ± 0.1
	Grosor (mm)	0.4 ± 0.05
	Color	Blanco
	Material	Lszh
Miembro de fuerza 1	Material	FRP pegado
Miembro de fuerza 1	Cantidad	0.5*2
Miembro de fuerza 2	Material	Hilo de aramida + hilo de vidrio de bloqueo de agua
Cable	Número	1
Cable	Color	Rojo
Vaina	Material	LSZH (con RAL9005) UL94V0
	Diámetro (mm)	5.0 ± 0.2
	Grosor (mm)	1.1 ± 0.1
	Color	Negro
Weigth de cable	Kg/km	22 ± 3
Mínimo Radio de flexión		10xd (estático); 20XD (dinámica)
Rango de temperatura de funcionamiento:	℃	-20 ° C ~ +60 ℃
Rango de temperatura de almacenamiento / transporte:	℃	-20 ° C ~ +60 ℃
Rango de temperatura de instalación:	℃	0 ° C ~+40 ° C

4. Fibra óptica

Todas las características de la fibra de cable (fibra del cable terminado) deberán, al menos, de acuerdo con la recomendación de ITU-T G.657A2 y deberán ser la siguiente.

Artículo	Especificación
Tipo de fibra	Modo único
Material de fibra	Sílice dopada
Coeficiente de atenuación @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Después de la formación de cable @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Longitud de onda de corte de cable	≤ 1260 nm
Longitud de onda de dispersión cero	1300 ~ 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersión cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diámetro de campo de modo @ 1310 nm	8.5-9.3um
Error de concentricidad de núcleo / revestimiento	≤ 0.5 uno
Diámetro de revestimiento	125.0 ± 0.7 uno
Revestimiento de no circularidad	≤5%
Diámetro de recubrimiento primario	242 ± 7 uno
Concentricidad recubrimiento / recubrimiento	≤10 µm
Recubrimiento de no circularidad	≤0.7%
Atenuación con pérdida de flexión de cable 1 turno 1 mandril 7.5 mm 10 vueltas 1 mandril 15 mm	1550 nm ≤ Δ 0.10 dB/km 1550 nm ≤ Δ 0.03 dB/km

5. Prueba de rendimiento mecánico y ambiental

S/n	Artículo	Método de prueba	Condición de aceptación
1	Resistencia a la tracción IEC 794-1-E1	- Carga: 1200n - Longitud del cable bajo carga: 50 m - Tiempo de carga: ≥1min.	- Cambio de pérdida ≤ 0.1 dB/km a 1550 nm -No daño a la chaqueta exterior y elementos internos.
2	Prueba de trituración IEC 794-1-E3	- Carga: 500n/100 mm*100 mm - Tiempo de carga: ≥1min.	- Cambio de pérdida ≤ 0.1 dB/km a 1550 nm -No daño a la chaqueta exterior y elementos internos.
3	Resistencia al impacto IEC 794-1-E4	- Puntos de impacto: 5 -Times de por punto: 1 - Energía de impacto: 1n.m - Radio de la cabeza de martillo: 12.5 mm - Tasa de impacto: 2 segundos/ciclo	- Cambio de pérdida ≤ 0.1 dB/km a 1550 nm -No daño a la chaqueta exterior y elementos internos.
4	Flexión repetida IEC 794-1-E6	- Radio de flexión: 20 x diámetro del cable - Carga: 20 N - Tasa de flexión: 3 segundos/ciclo - Curvatura cíclica: 30	- Cambio de pérdida ≤ 0.1 dB/km a 1550 nm -No daño a la chaqueta exterior y elementos internos.
5	Torsión IEC 794-1-E7	- Longitud: 1 m - Carga: 50 N - Tasa de giro: 1 min/ciclo - Ángulo de giro: ± 180 ° - No. de ciclo: 10	- Cambio de pérdida ≤ 0.1 dB/km a 1550 nm -No daño a la chaqueta exterior y elementos internos.
6	Temperatura Prueba de ciclismo IEC 794-1-F1	- Paso de temperatura: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Tiempo por cada paso: 24 horas - Número de ciclo: 2	- Cambio de pérdida ≤ 0.1 dB/km a 1550 nm - Sin descanso de fibra y sin daños en la vaina.
7	Prueba de penetración de agua IEC 794-1-F5B	- Altura del agua: 1 m - Longitud de la muestra: 3 m - Tiempo de prueba: 24 horas	- No se habrá filtrado agua del extremo opuesto del cable.

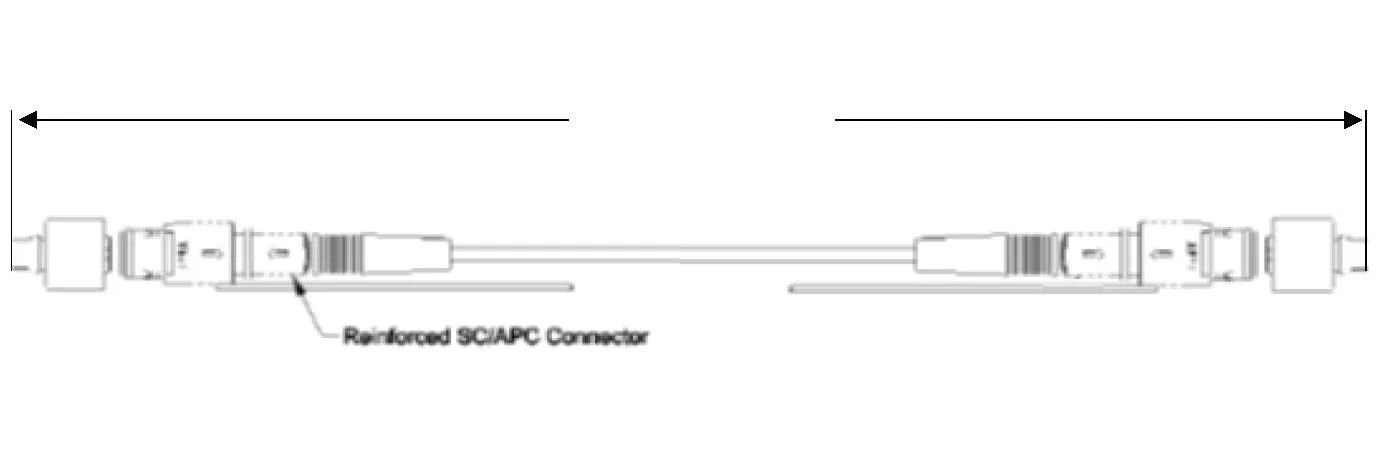

6. Dibujo dimensional del cable de parche

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

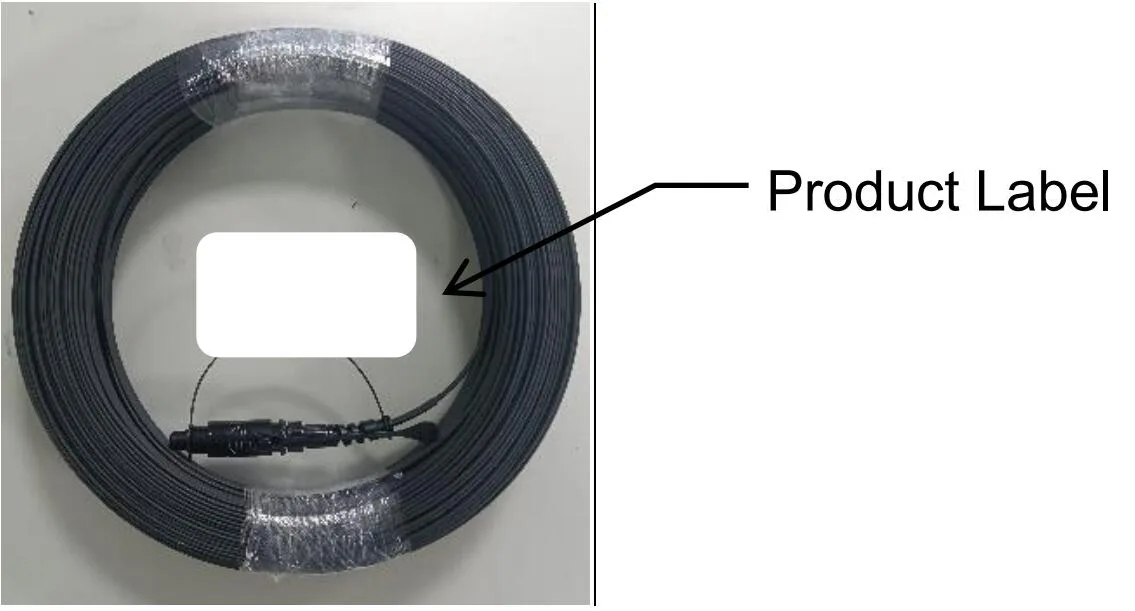

7. Paquete

Requisitos de paquete

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
