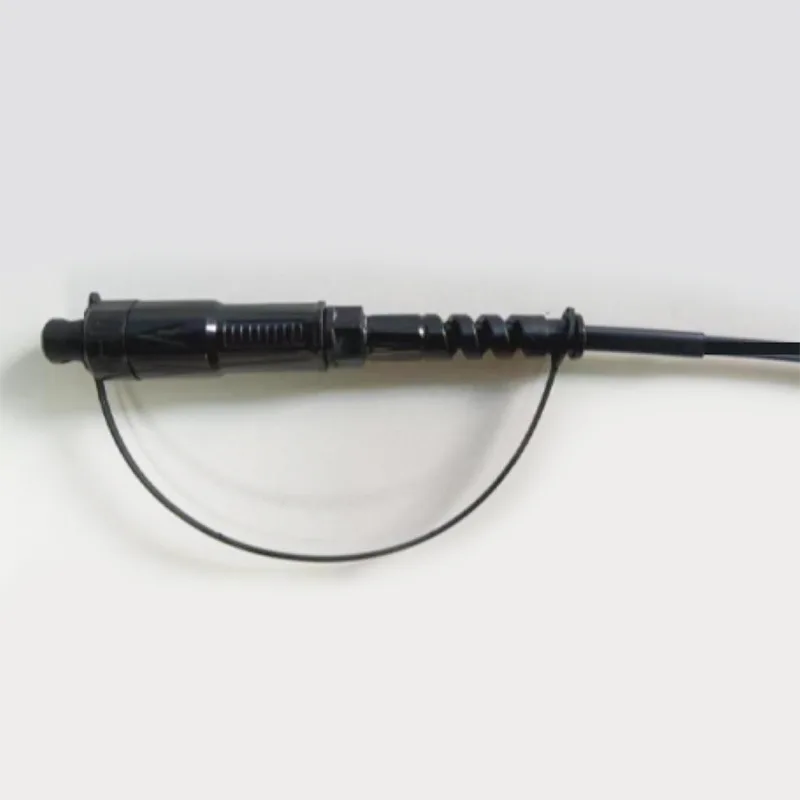

Ф5 mm impermeable cable redondo mini sc/apc conector cable de parche óptico

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

Especificación técnica:

Construcciones	Unidad	Descripciones
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30
Pérdida de retorno	db	≥ 60
Tipo de conexión		SC/APC
Contera		Cerámico
Ciclos de conexión		500
Color de la chaqueta de cable		Negro
Diámetro exterior del cable	mm	5.0 ± 0.2
Modo de fibra		Modo único: G657A2
Material de la chaqueta de cable		HDPE
Peso del cable	Kg/km	35 （aprox）
Contenido de impresión		Personalizable
Longitud	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 o personalizable (Tolerancia: ± 1.0m)
Tipo de conector		Entrada: Accord H Optic Mini SC
Tipo de conector		Salida: acuerdo SC/APC convencional
Tracción (axial entre cable y conector)	N	200
Grado impermeable		Entrada: IP68
Temperatura de funcionamiento	℃	-40 ° C ~ +70 ℃
Temperatura de almacenamiento	℃	-40 ° C ~ +70 ℃

Construcción de cable:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Estructura del cable:

Artículo	Contenido	Presupuesto
Fibra de amortiguación apretada	Número	1
	Tipo	G.657A2
	Material	Lszh
	Color de amortiguación apretada	Blanco
	Diámetro (mm)	0.90 ± 0.05
Miembro de fuerza 1	Material	Hilo aramido
Vaina interior	Diámetro (mm)	2.8 ± 0.2
	Grosor (mm)	0.25 ± 0.1
	Color	Blanco
	Material	Lszh
Miembro de fuerza 2	Material	FRP
Miembro de fuerza 2	Cantidad	0.5*2
Miembro de fuerza 3	Material	Hilo de aramida + hilo de vidrio de bloqueo de agua
Cable	Especificación y color	600d rojo
Vaina exterior	Material	HD
	Diámetro (mm)	5.0 ± 0.2
	Grosor (mm)	1.1 ± 0.1
	Color	Negro
Weigth de cable	Kg/km	35 ± 3
Tensión	N	400 (a largo plazo)
Tensión	N	800 (a corto plazo)
Aplastar	N/10 cm	200 (a largo plazo)
Aplastar	N/10 cm	1000 (a corto plazo)
Mínimo Radio de curvatura	mm	10xd (estático)
Mínimo Radio de curvatura	mm	20XD (dinámica)
Rango de temperatura de funcionamiento:		-20 ℃ a +60 ℃
Rango de temperatura de almacenamiento / transporte:		-20 ℃ a +60 ℃

Fibra óptica:

Todas las características de la fibra de cable (fibra del cable terminado) deberán, al menos, de acuerdo con la recomendación de ITU-T G.657A2 y deberán ser la siguiente.

Artículo	Especificación
Tipo de fibra	Modo único
Material de fibra	Sílice dopada
Coeficiente de atenuación @ 1310 nm @ 1383nm	≤ 0.36 dB/km ≤ 0.36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Después de la formación de cable @ 1310 nm @ 1550nm	≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Longitud de onda de corte de cable	≤ 1260 nm
Longitud de onda de dispersión cero	1300 ~ 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersión cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diámetro de campo de modo @ 1310 nm	8.5-9.3um
Error de concentricidad de núcleo / revestimiento	≤ 0.5 uno
Diámetro de revestimiento	125.0 ± 0.7 uno
Revestimiento de no circularidad	≤5%
Diámetro de recubrimiento primario	242 ± 7 uno
Concentricidad recubrimiento / recubrimiento	≤10 µm
Recubrimiento de no circularidad	≤0.7%
Atenuación con pérdida de flexión de cable 1 turno 1 mandril 7.5 mm 10 vueltas 1 mandril 15 mm	1550 nm ≤ Δ 0.10 dB/km 1550 nm ≤ Δ 0.03 dB/km

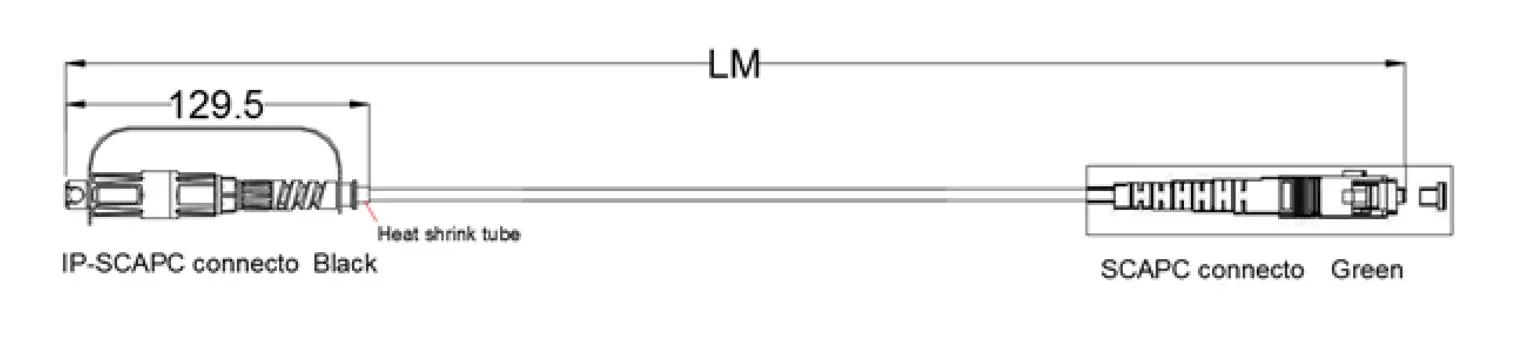

Dibujo dimensional:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Paquete:

Bobino de la bobina de fibra:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Requisitos de paquete:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
