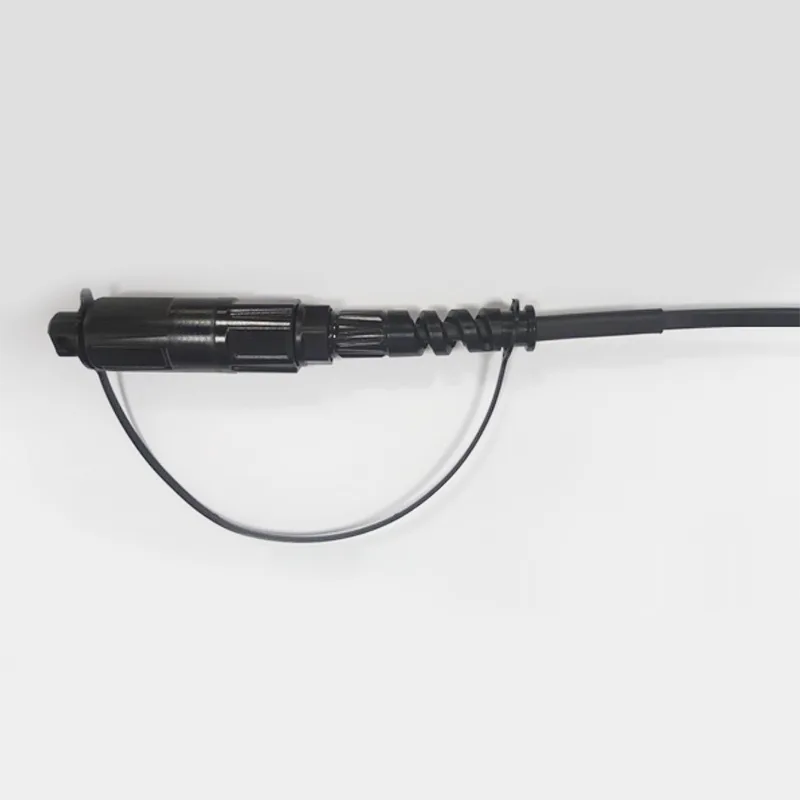

φ5mm Cable de cable de fibra impermeable Optitap SC/APC Cable

Solicitud:● Sistemas FTTX/FTTH● Aplicaciones Ethernet● Enlaces de CATV● Distribución de señal óptica● Redes ópticas pasivas (PON)● Aplicaciones de la columna vertebral, horizontal y elevador● Cajas de terminal de caída preterminada● Áreas al aire libre; Ambiente ás......

Enviar Consulta

Descripción del Producto

Solicitud:

● Sistemas FTTX/FTTH

● Aplicaciones Ethernet

● Enlaces de CATV

● Distribución de señal óptica

● Redes ópticas pasivas (PON)

● Aplicaciones de la columna vertebral, horizontal y elevador

● Cajas de terminal de caída preterminada

● Áreas al aire libre; Ambiente áspero

Características:

● Baja pérdida de inserción, alta pérdida de retorno.

● Bien en repetibilidad e intercambio.

● Inserción 100%, pérdida de retorno, cara final y.

● Inspección de interferencia.

● Excelente resistencia mecánica.

● Cumplir con Telcordia GR-326-Core.

● Asegura un alto rendimiento y confiabilidad en la gestión del cableado óptico.

● Instalación y reconfiguración rápida y fácil.

● Manejo simple, no hay necesidad de una herramienta especial.

● IP68 impermeable.

Especificación técnica del cable de parche

Construcciones	Unidad	Descripciones
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.50 (típico: 0.3)
Pérdida de retorno	db	≥55 (APC)
Color de la chaqueta de cable		Negro
Diámetro exterior del cable	mm	Φ5.0 (± 0.2)
Modo de fibra		Modo único: G657 A2
Material de la chaqueta de cable		LSZH (protección UV y resistencia al fuego)
Peso del cable	Kg/km	28 （aprox）
Contenido de impresión		Personalizable
Longitud	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerancia: ± 0.5m)
Tipo de conector		Entrada: acuerdo Optitap SC/APC
Tipo de conector		Salida: acuerdo Optitap SC/APC
Grado impermeable		IP68
Resistencia a la tracción	N	200
Temperatura de funcionamiento	℃	-20 ~ +65

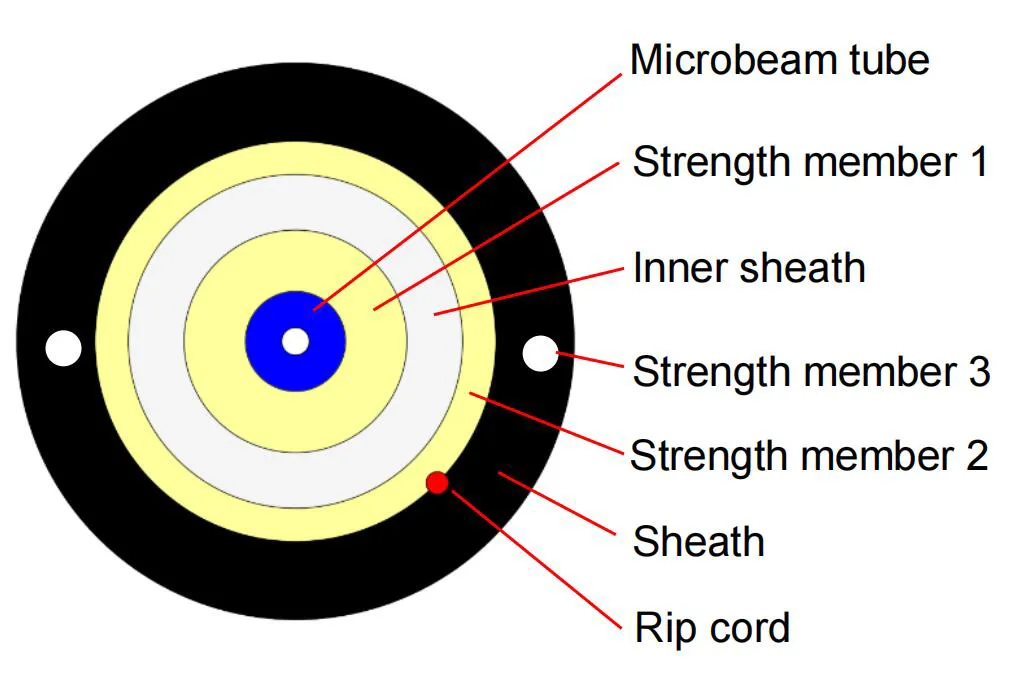

Sección transversal

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Tamaño de la estructura del cable

Artículo	Contenido	Presupuesto
Fibra	Número	1
	Tipo	G.657A2
	Color	AZUL
Tubo de microbeam	Material	Lszh
	Color	AZUL
	Diámetro (mm)	0.9 ± 0.05
Vaina interior	Diámetro (mm)	2.2 ± 0.05
	Grosor (mm)	0.4 ± 0.05
	Color	Marfil/blanco/beige
	Material	Lszh
	Miembro de fuerza 1	Hilo de aramid 1100d*3
Miembro de fuerza 2	Material	Hilo aramido
Miembro de fuerza 2	Cantidad	1100D*7
Miembro de fuerza 3	Material	FRP pegado
Miembro de fuerza 3	Diámetro (mm)	0.5*2
Cable	Número	1
Cable	Color	Rojo
Vaina	Material	LSZH (protección UV y resistencia al fuego)
	Diámetro (mm)	5.0 ± 0.2
	Grosor (mm)	1.1 ± 0.1
	Color	Negro
Peso del cable	Kg/km	28 ± 3

Rendimiento del cable de fibra óptica

Todas las características de la fibra de cable (fibra del cable terminado) deberán, al menos, de acuerdo con la recomendación de ITU-T G.657A2 y deberán ser la siguiente.

Artículo	Especificación
Tipo de fibra	Modo único
Material de fibra	Sílice dopada
Coeficiente de atenuación @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Después de la formación de cable @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Longitud de onda de corte de cable	≤ 1260 nm
Longitud de onda de dispersión cero	1300 ~ 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersión cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diámetro de campo de modo @ 1310 nm	8.5-9.3um
Error de concentricidad de núcleo / revestimiento	≤ 0.5 uno
Diámetro de revestimiento	125.0 ± 0.7 uno
Revestimiento de no circularidad	≤5%
Diámetro de recubrimiento primario	242 ± 7 uno
Concentricidad recubrimiento / recubrimiento	≤10 µm
Recubrimiento de no circularidad	≤0.7%
Atenuación con pérdida de flexión de cable 1 turno 1 mandril 7.5 mm 10 vueltas 1 mandril 15 mm	1550 nm ≤ Δ 0.10 dB/km 1550 nm ≤ Δ 0.03 dB/km

Rango de temperatura de aplicación

Rango de temperatura de funcionamiento	: -20 ℃ a +65 ℃
Rango de temperatura de almacenamiento / transporte	: -20 ℃ a +65 ℃
Rango de temperatura de instalación	: -20 ℃ a +65 ℃

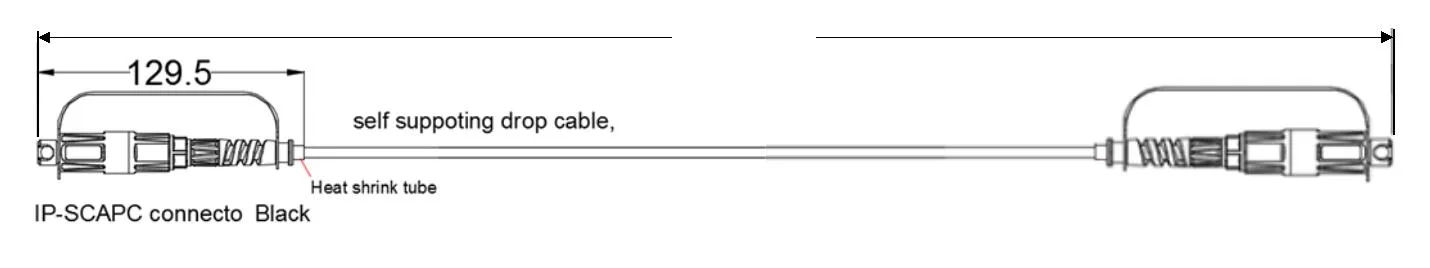

Dibujo dimensional

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

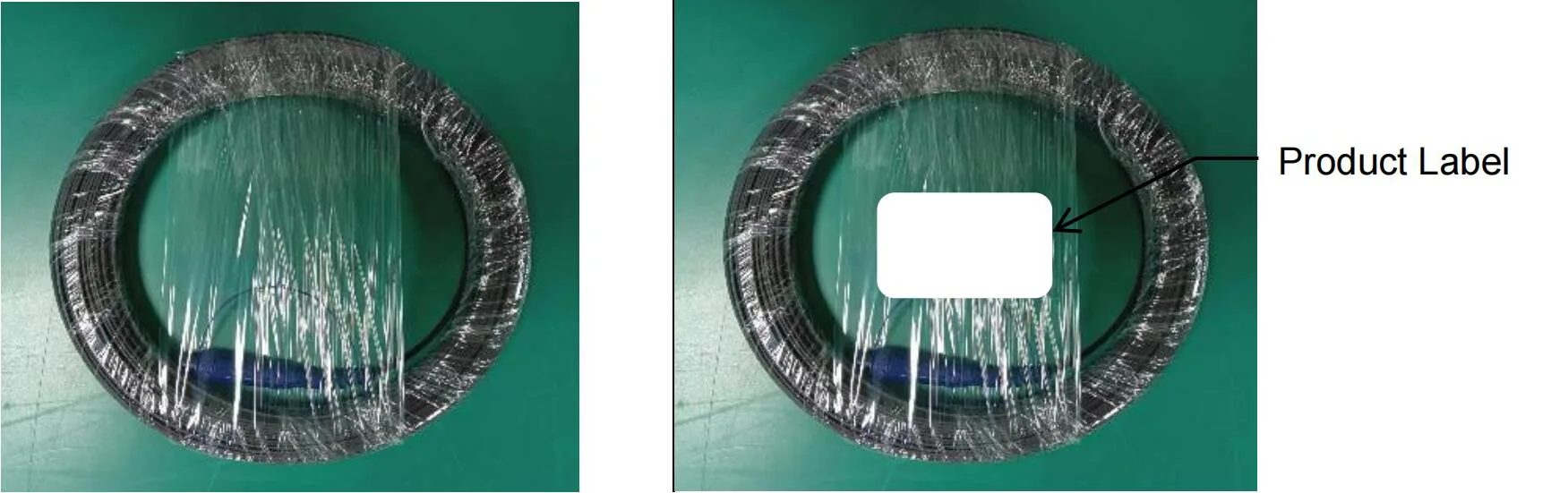

Paquete

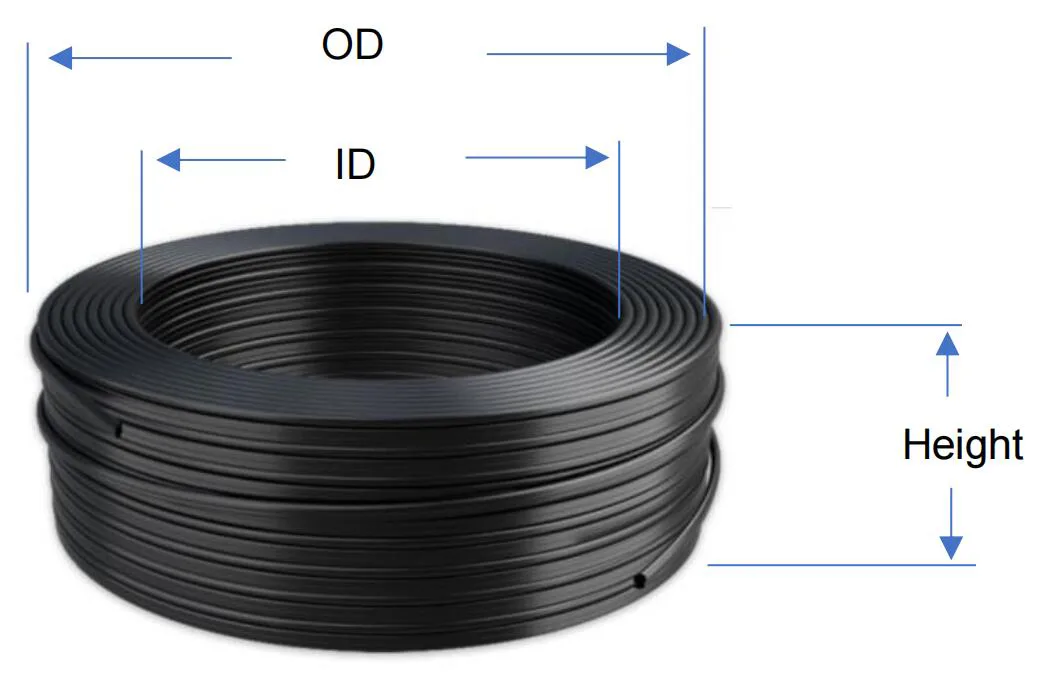

Bobino de la bobina de fibra:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
