¿Cómo instalar la fibra óptica de vehículos aéreos no tripulados?

Precauciones de instalación

1. Instalación del disco de fibra óptica, la boquilla de salida de disco de fibra óptica debe estar lo más lejos posible de la hélice, pero para prestar más atención a la gravedad de la aeronave. Se debe prestar más atención al centro de gravedad de la aeronave.

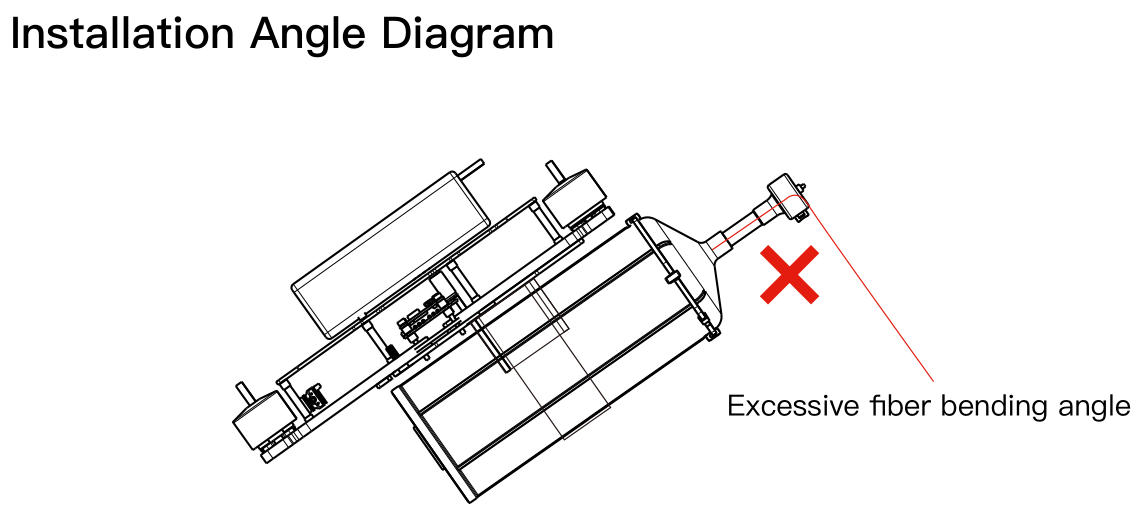

1. La instalación del disco de fibra óptica debe basarse en el ángulo de inclinación de la aeronave, el soporte de montaje debe reservarse para un cierto ángulo (como se muestra en la figura). Instalación El ángulo de montaje debe estar cerca del ángulo de inclinación, de modo que el ángulo de salida de disco de fibra óptica sea horizontal.

1. El devanado de fibra óptica utiliza pegamento especial, los primeros 200 metros de distancia es el área de aplicación de pegamento, en esta área, la velocidad de vuelo de la aeronave debe controlarse a una velocidad constante de 0.5 mph. La velocidad de vuelo de la aeronave debe controlarse dentro de los 30 km/h u 8m/s para evitar el vuelo de alta velocidad en el área del pegamento.

Preparación antes de usar el disco óptico

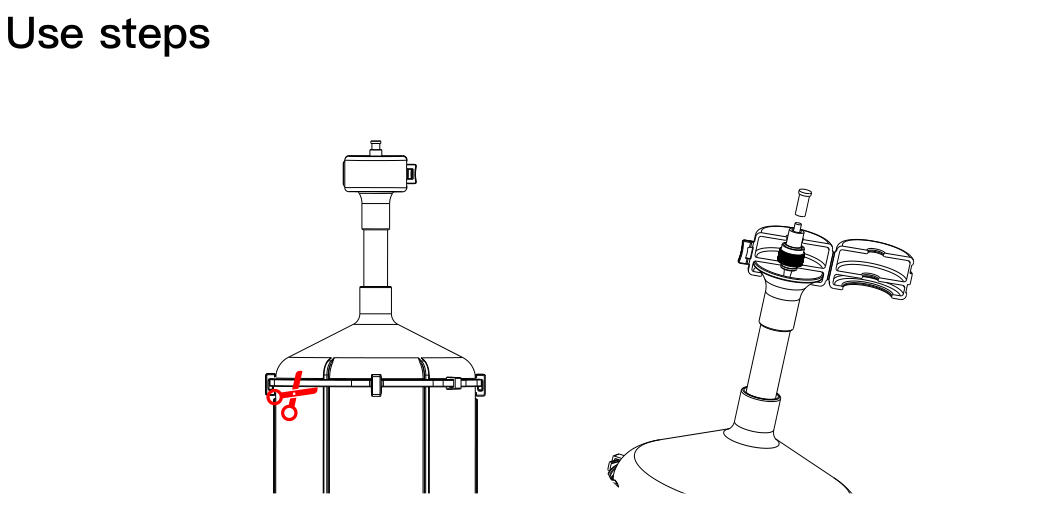

1. Asegúrese de eliminar la corbata de protección de transporte y 4 backs de protección antes de usar el disco de fibra óptica.
2. (Nota: no quite la hebilla directamente de la fibra se romperá).

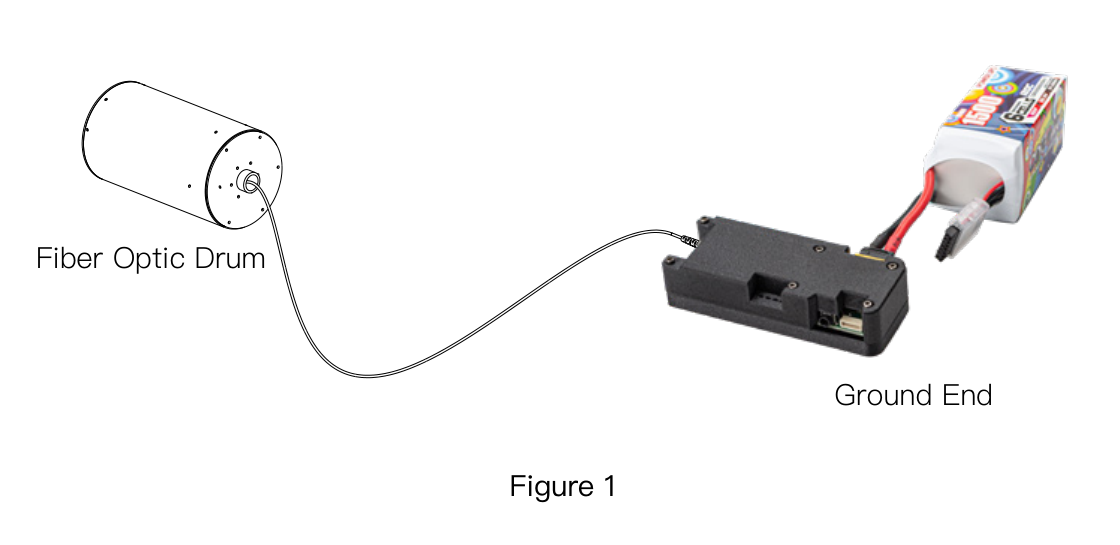

3. El puerto de fibra óptica FC de fibra de disco de fibra óptica de la carcasa protectora Antes de usar es necesario eliminar, dibuje la fibra óptica en el extremo de tierra del módulo.

Conexión inalámbrica del lado del suelo

1. Conecte el cable Sh1.0 desde el terminal Sky al controlador de vuelo como se muestra en el diagrama "Modo de conexión del terminal de tierra 1 (inalámbrico)".
2. Conecte la línea SH1.0 de tierra al receptor y el transmisor de mapa.
3. Arregle el extremo del cielo y el disco de fibra óptica, preste atención a la boquilla de fibra óptica lo más lejos posible de la hélice UAV para evitar accidentes de enredos.
4. Conecte el arnés de fibra óptica, conecte los puertos FC en ambos extremos del disco de fibra óptica al puerto FC en el extremo del cielo y el puerto FC en el extremo del suelo, y tenga en cuenta que el extremo de la boquilla está conectado al puerto FC en el extremo del suelo.

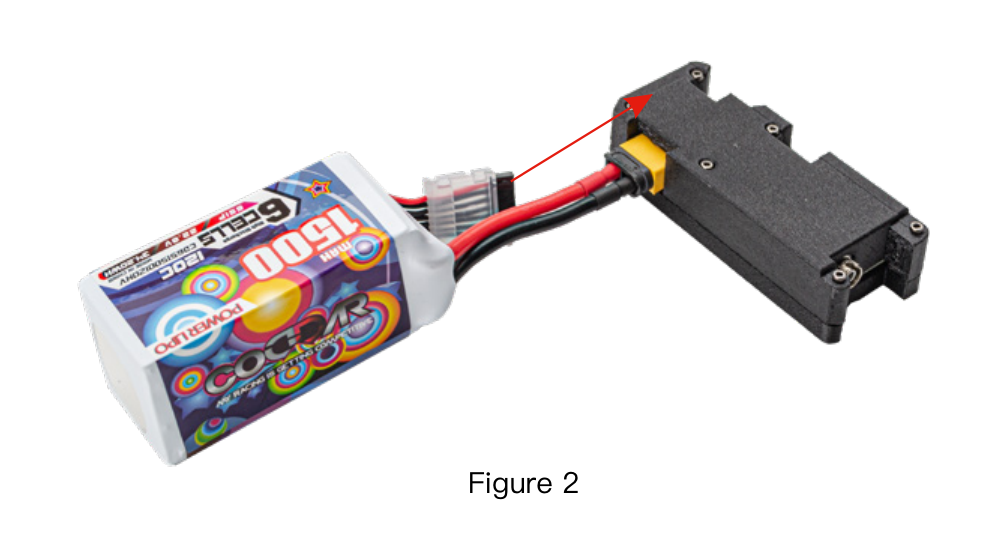

5. Inserte la batería de litio del extremo de tierra en el conector del extremo de tierra después de cargar por completo. (Como Figura 2)

Precauciones

1. El voltaje de entrada 11.1-26V está dentro del rango seguro, no exceda ni caiga por debajo del voltaje de límite, no revierta los polos positivos y negativos.
2. No haga el círculo plegable de fibra óptica, para evitar ser cortado por objetos afilados y conducir a la rotura de la fibra.
3. Preste atención a la protección de los conectores de fibra óptica y las interfaces FC, evite el polvo, el aceite y el agua, guarde la cubierta de protección de la interfaz bien retorcida.
4. Almacene en un área fría, seca y a prueba de luz.
5. Estructura de precisión del disco de fibra óptica, Take and Put, almacenamiento vertical.
