Descripción del Producto

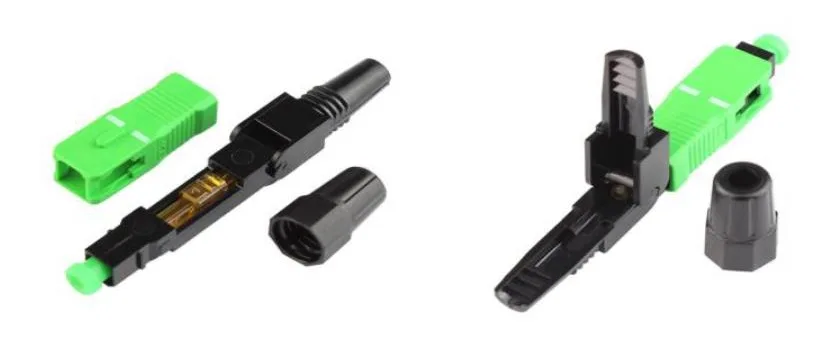

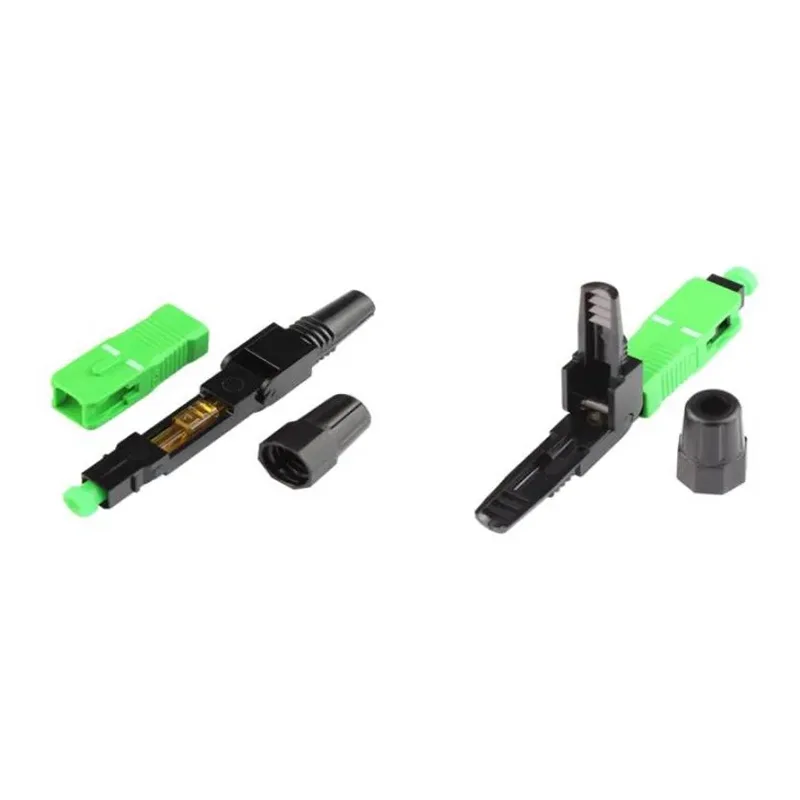

FAC-SC/APC-01

Field Assembly Connector-Fiber Pre-embeded Tech

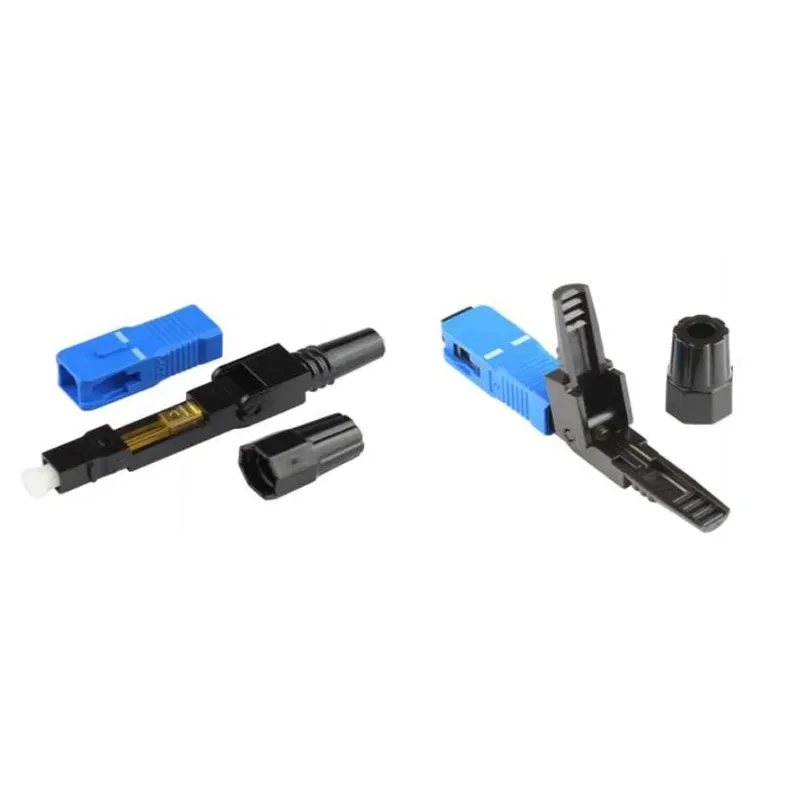

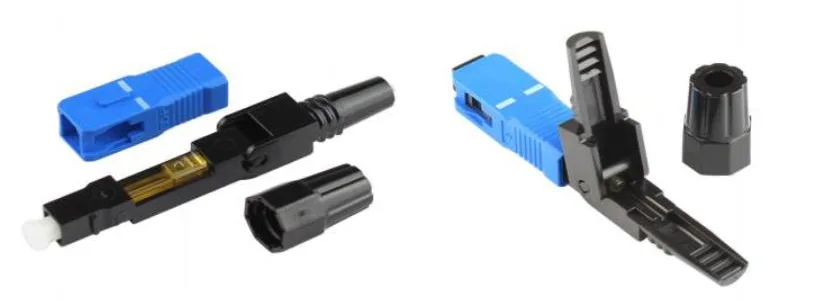

FAC-SC/UPC-01

Field Assembly Connector-Fiber Pre-embeded Tech

Aplicación fttx, transformación de la sala de datos

Especificación técnica:

Artículo	Parámetro
Alcance del cable	3.0 x 2.0 mm
Tamaño:	598.78.3 mm y 558.78.3 mm
Diámetro de fibra	125 μm (G652 D & G657 A1 A2)
Diámetro de recubrimiento	250 μm
Modo	Sm
Tiempo de operación	Alrededor de 15s （excluyen la presentación de fibra)
Pérdida de inserción （1310 nm y 1550nm)	≤ 0.5dB max / típicamente ≤0.3db
Pérdida de retorno	≥50dB para UPC, ≥55dB para APC
Tasa de éxito	> 98%
Tiempos reutilizables	> 10 veces
Apriete la fuerza de la fibra desnuda	> 5 N
Resistencia a la tracción	> 50 N
Temperatura	-40 ~ +85 C
Prueba de resistencia a la tracción en línea (20 N)	Rango de IL≤0.3db rll rango≤5db
Durabilidad mecánica （500 veces)	Rango de IL≤0.3db rll rango≤5db
Prueba de caída （piso de concreto de 4 m, una vez cada dirección, tres veces en total)	Rango de IL≤0.3db rll rango≤5db

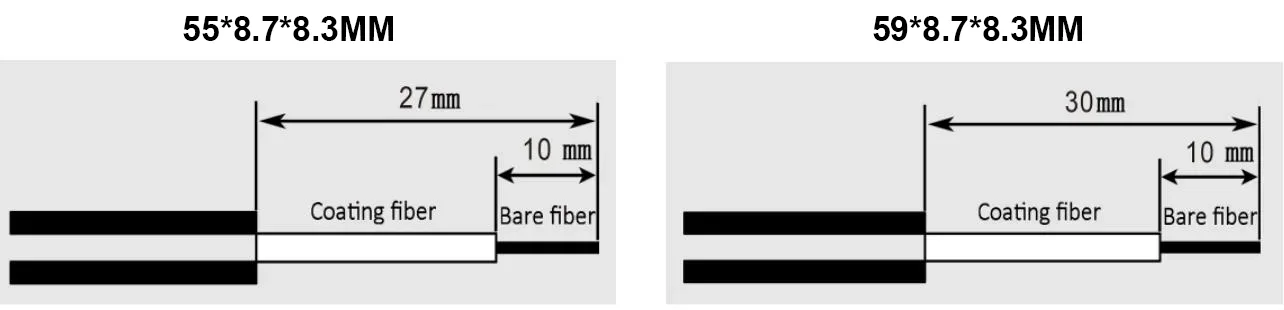

Longitud de corte de fibra (la imagen que se muestra es como referencia):

Field Assembly Connector-Fiber Pre-embeded Tech

Soluciones relevantes:

● Fácil de operar, el conector se puede usar directamente en ONU, también con una resistencia de suministro de más de 5 kg, se usa ampliamente en el proyecto FTTH de revolución de la red. También reduce el uso de enchufes y adaptadores, ahorra el costo del proyecto.

● Con 86 zócalo y adaptador estándar, el conector hace la conexión entre el cable de caída y el cable de parche. El Socket Standard 86 proporciona protección completa con su diseño único.

● Aplicable a la conexión con cable interior de montaje en el campo, coleta, cable de parche y transformación del cable de parche en la sala de datos y se usa directamente en ONU específico.
