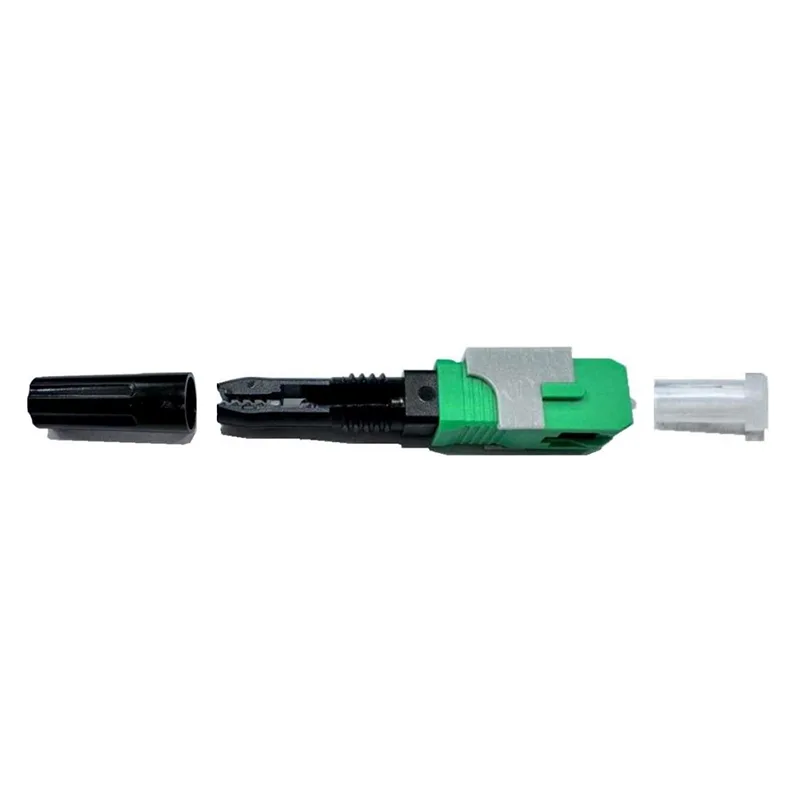

Conector de fibra de ensamblaje de campo FAC-SC/APC-06

Model: FAC-SC/APC-06

FAC-SC/APC-06Aplicación: FTTX, Data Room TransformatioSoluciones relevantes:● Fácil de operar, el conector se puede usar directamente en ONU, también con una resistencia de suministro de más de 30n, se usa ampliamente en el proyecto FTTH de revolución de la red. También......

Enviar Consulta

Descripción del Producto

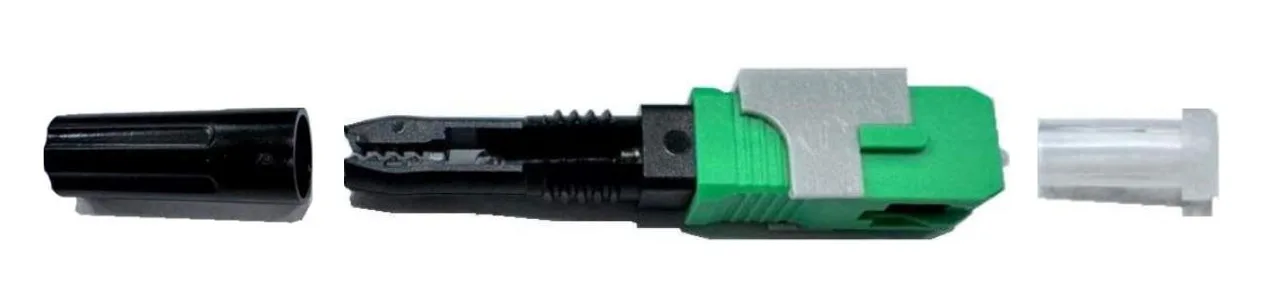

FAC-SC/APC-06

Field Assembly Fiber Connector

Aplicación: FTTX, Data Room Transformatio

Soluciones relevantes:

● Fácil de operar, el conector se puede usar directamente en ONU, también con una resistencia de suministro de más de 30n, se usa ampliamente en el proyecto FTTH de revolución de la red. También reduce el uso de enchufes y adaptadores, ahorra el costo del proyecto.

● Con 86 zócalo y adaptador estándar, el conector hace la conexión entre el cable de caída y el cable de parche. El Socket Standard 86 proporciona protección completa con su diseño único.

● Aplicable a la conexión con cable interior de montaje en el campo, coleta, cable de parche y transformación del cable de parche en la sala de datos y se usa directamente en ONU específico.

Especificación técnica:

DESCRIPCIÓN	ESPECIFICACIÓN	Información técnica
ÓPTICO
Pérdida de inserción (IL)	1310 nm y 1550 nm	≤ 0.5 dB
Pérdida de retorno (RL) APC	1310 nm y 1550 nm	≥55dB
GENERAL
Tipo de acoplamiento	CAROLINA DEL SUR	Verde
Elementos de ferrule	APC	8.0 ± 0.5 °
	Diámetro	2.5 mm
	Material	Zirconia cerámica
	Fibra	G.657A2
Empalme mecánico	resistencia a la tracción	4 N - 5 N
	Fibra insertada	10 mm ± 0.5 mm (125 μ)
	Bucle de fibra	18 mm ± 0.5 mm (250 μ)
	Duración del gel	20 años
CABLE	Retención de cable	Cámara /tornillo 30N /2min
	Mini Figura 8 plana	(5.3 ± 0.2) * (2.0 * 3.0 ± 0.1) mm
Dimensiones	mm	L (50 ± 2.5) x W (9 ± 0.1) x h (8 ± 0 .1)
OPERACIONAL
Reutilización	5 veces	ENSEMBLACIÓN FÁCIL - Desmontaje
Pasos de ensamblaje	2
Regla/plantilla	Conectores 1x10
	Marcado con el logotipo del nombre del fabricante 18*10 mm
	Acoplamiento de cuchilla	16.2 mm x (xxx)
CALIFICACIÓN
Conector	Nombre del fabricante
	Nombre del cliente
	Lote de fabricación #
EMBALAJE (Bolsa individual)	Fabricante
	Lote de fabricación #
	Imagen de preparación de fibra 1x1 escala
RECIPIENTE
EMBALAJE	Caja de cartón	100 conectores +10 plantillas
	Etiquetado	Fabricante, modelo, cantidad, MFG. Lote
	Prueba de calidad	Hoja de pruebas ópticas I L&RL

Prueba de rendimiento ambiental:

Certificaciones
MECÁNICO	Telcordia GR-326-Core, 4.4.3.5	Transmisión con tensión aplicada
AMBIENTAL	Telcordia GR-326-Core, 4.4.2.2,	Envejecimiento de ciclismo térmico
ÓPTICO	IEC 61300-3-4	Método de atenuación (a) Pérdida de retorno
	IEC 61300-3-6	Método de pérdida de retorno (1) Buey
Vida útil
VIDA	25 años
GARANTÍA	Efectivo para la fabricación de defectos de todos sus elementos
RMA	Menos de 120 días naturales
