Conector de ensamblaje de campo FAC-SC/APC-03 FACS-SC/UPC-03

FAC-SC/APC-01FAC-SC/UPC-01Aplicación fttx, transformación de la sala de datosEspecificación técnica:ArtículoParámetroAlcance del cable3.0 x 2.0 mmTamaño:59*8.7*8.3 mm y 55*8.7*8.3 mmDiámetro de fibra125 μm (652 y 657)Diámetro de recubrimiento250 μmModoSmT......

Enviar Consulta

Descripción del Producto

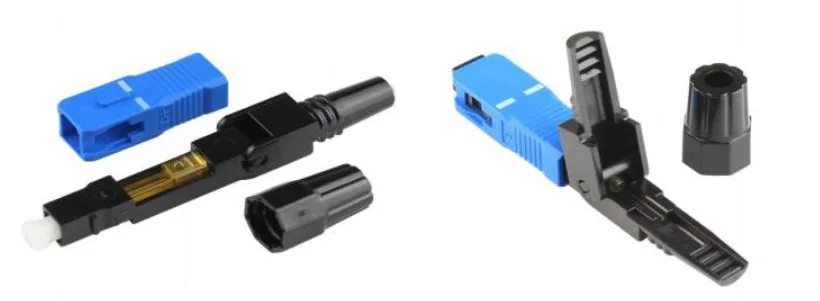

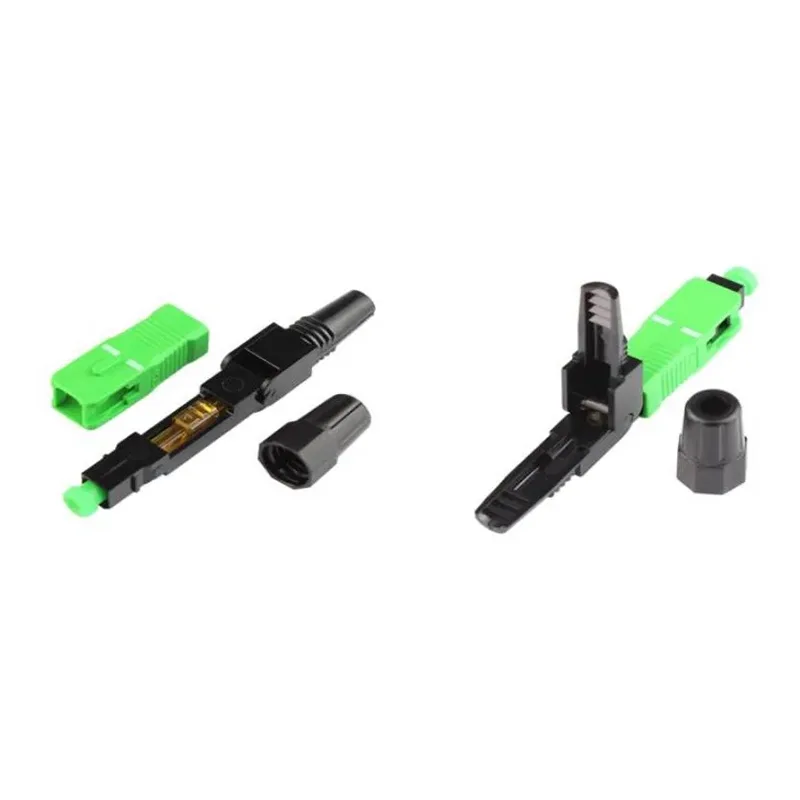

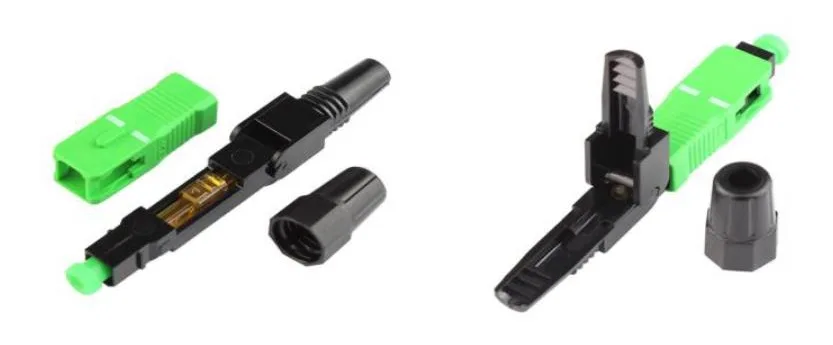

FAC-SC/APC-01

Field Assembly Connector-Fiber Pre-embeded Tech

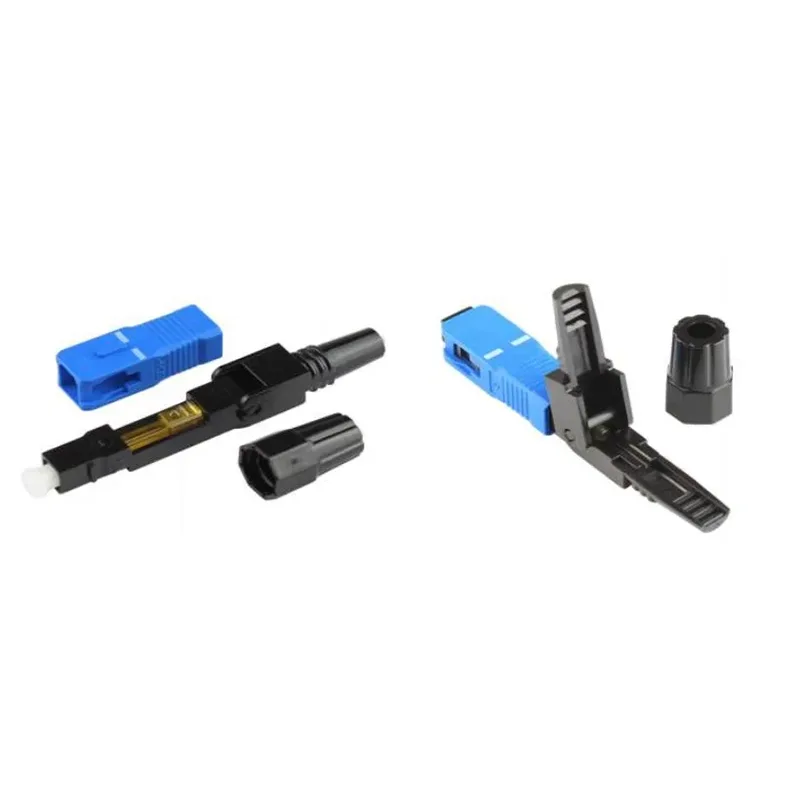

FAC-SC/UPC-01

Field Assembly Connector-Fiber Pre-embeded Tech

Aplicación fttx, transformación de la sala de datos

Especificación técnica:

Artículo	Parámetro
Alcance del cable	3.0 x 2.0 mm
Tamaño:	598.78.3 mm y 558.78.3 mm
Diámetro de fibra	125 μm (652 y 657)
Diámetro de recubrimiento	250 μm
Modo	Sm
Tiempo de operación	Alrededor de 15s （excluyen la presentación de fibra)
Pérdida de inserción	≤ 0.5dB max/típicamente ≤0.3db （1310nm y 1550nm)
Pérdida de retorno	≥50dB para UPC, ≥55dB para APC
Tasa de éxito	> 98%
Tiempos reutilizables	> 10 veces
Apriete la fuerza de la fibra desnuda	> 5 N
Resistencia a la tracción	> 50 N
Temperatura	-40 ~ +85 C
Prueba de resistencia a la tracción en línea (20 N)	Rango de IL≤0.3db rll rango≤5db
Durabilidad mecánica （500 veces)	Rango de IL≤0.3db rll rango≤5db
Prueba de caída （piso de concreto de 4 m, una vez cada dirección, tres veces en total)	Rango de IL≤0.3db rll rango≤5db

Soluciones relevantes:

● Fácil de operar, el conector se puede usar directamente en ONU, también con una resistencia de suministro de más de 5 kg, se usa ampliamente en el proyecto FTTH de revolución de la red. También reduce el uso de enchufes y adaptadores, ahorra el costo del proyecto.

● Con 86 zócalo y adaptador estándar, el conector hace la conexión entre el cable de caída y el cable de parche. El Socket Standard 86 proporciona protección completa con su diseño único.

● Aplicable a la conexión con cable interior de montaje en el campo, coleta, cable de parche y transformación del cable de parche en la sala de datos y se usa directamente en ONU específico.
