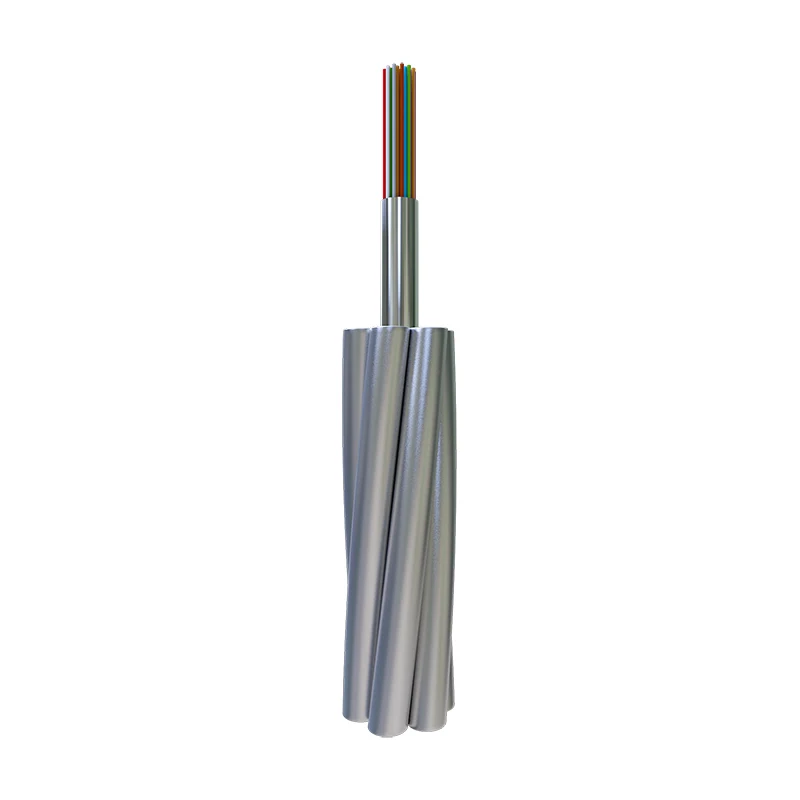

Cable de tierra aéreo compuesto de fibra óptica Uni-tubo

El cable a tierra aéreo compuesto de fibra óptica unitubo (OPGW) es un cable híbrido aéreo que contiene fibra óptica y tiene múltiples funciones, como cable a tierra aéreo y comunicación óptica.

Enviar Consulta

Descripción del Producto

El cable de tierra aéreo compuesto de fibra óptica Uni-tube (OPGW) es un cable híbrido aéreo que contiene fibra óptica y tiene múltiples funciones, como cable de tierra aéreo y comunicación óptica. A diferencia de los cables de tierra aéreos tradicionales, este producto integra componentes de comunicación óptica en la estructura del cable, logrando la integración de la protección de la línea de transmisión de energía y la transmisión de información, lo que puede reducir efectivamente el costo de construcción y el costo de operación y mantenimiento de las redes de energía y comunicación.

Ámbito de aplicación del cable de tierra aéreo compuesto de fibra óptica Uni-tubo

El cable de tierra aéreo compuesto de fibra óptica Uni-tube de Orientalfiber se utiliza principalmente para 110KV, 220KV, 500KV, 750KV y líneas de comunicación de sistemas aéreos de transmisión de alto voltaje. Además de la industria energética, el producto también se utiliza ampliamente en el transporte ferroviario, carreteras, petroquímica, minería y otras industrias que necesitan tanto protección aérea del suelo como comunicación óptica de alta velocidad, proporcionando soporte de transmisión de datos estable y eficiente para la producción y operación industrial.

Estructura del producto

Componentes principales

El cable de tierra aéreo compuesto de fibra óptica unitubo de Orientalfiber adopta un diseño estructural científico y razonable, y sus componentes principales incluyen una unidad de fibra óptica, un cable de aleación de aluminio, un núcleo de acero y una cubierta exterior. La unidad de fibra óptica se coloca en un solo tubo, lo que protege eficazmente la fibra óptica de daños mecánicos externos y erosión ambiental; el alambre de aleación de aluminio y el núcleo de acero son responsables de soportar la fuerza de tracción y garantizar la estabilidad del cable durante la operación aérea; la funda exterior está fabricada con materiales antienvejecimiento y resistentes a la corrosión de alta calidad, lo que prolonga la vida útil del producto.

Ventajas estructurales

El diseño de estructura de un solo tubo del cable de tierra aéreo compuesto de fibra óptica Uni-tubo hace que la estructura del producto sea compacta, lo cual es conveniente para el transporte y la instalación. Al mismo tiempo, la distribución razonable de los componentes internos garantiza que el producto tenga buenas propiedades mecánicas y rendimiento de comunicación, y pueda adaptarse a diversos entornos exteriores hostiles, como vientos fuertes, lluvias intensas, altas y bajas temperaturas.

Características del producto

Características de rendimiento mecánico

● Buena resistencia a la tracción: el producto está equipado con un núcleo de acero de alta resistencia y alambre de aleación de aluminio, que puede soportar una gran fuerza de tracción, adaptarse a los requisitos de instalación aérea de líneas de transmisión de alto voltaje de larga distancia y garantizar que el cable no se rompa ni se deforme en condiciones de uso normales.

● Diámetro pequeño, peso liviano y pequeña carga adicional en la torre: en comparación con los cables de tierra aéreos compuestos tradicionales, el cable de tierra aéreo compuesto de fibra óptica Uni-tubo tiene un diámetro más pequeño y un peso más liviano, lo que puede reducir la carga adicional en la torre de transmisión, reducir la inversión en la construcción de la torre y mejorar la estabilidad general de la línea de transmisión de energía.

Características del desempeño de la comunicación

● Unidad óptica de exceso de longitud de fibra adecuada y fácil de fabricar: La estructura de un solo tubo es conveniente para organizar el exceso de longitud de la fibra óptica, lo que puede compensar eficazmente el cambio de longitud de la fibra causado por la diferencia de temperatura y la deformación mecánica, garantizar la estabilidad de la transmisión de la señal óptica y reducir la atenuación de la señal durante la transmisión.

● Baja atenuación de señal: la fibra óptica de alta calidad seleccionada tiene un buen rendimiento de transmisión, baja atenuación de señal y puede realizar transmisión de datos de alta velocidad a larga distancia, satisfaciendo las necesidades de comunicación de sistemas de transmisión de alto voltaje y diversos escenarios industriales.

Características de adaptabilidad ambiental

● Resistencia a la corrosión: la cubierta exterior y los componentes metálicos internos del producto están tratados con tecnología anticorrosión, que puede resistir la erosión de la lluvia ácida, la niebla salina y otros ambientes hostiles, y es adecuado para su uso en áreas costeras, industriales y otras áreas con condiciones ambientales adversas.

● Antienvejecimiento y resistencia a altas y bajas temperaturas: El material del producto tiene un buen rendimiento antienvejecimiento, puede adaptarse al entorno de uso en exteriores a largo plazo y puede funcionar normalmente en el rango de temperatura de -40 ℃ a 80 ℃, lo que garantiza el funcionamiento estable del producto en diferentes regiones climáticas.

El cable a tierra aéreo compuesto de fibra óptica Uni-tubo se utiliza principalmente para líneas de comunicación de 110KV, 220KV, 500KV, 750KV y de sistemas aéreos de transmisión de alto voltaje.

Características

● Buena resistencia a la tracción

● Diámetro pequeño, peso ligero, pequeña carga adicional en la torre

● Unidad óptica de exceso de longitud de fibra adecuada y fácil de fabricar

Características de la fibra óptica

	Atenuación				Ancho de banda		Dispersión del modo de polarización
	@ 850 nm	@1300nm	@1310nm	@1550nm	@ 850 nm	@1300nm	Fibra individual	Valor del vínculo de diseño (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1 ps/km
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/km	≤0,1 ps/km
50/125 µm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 µm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Construcciones y desempeño

	Clasificación	Material	Valor
Construcción	Fibra Óptica	G652D/G655, etc.	2 - 48
	Tubo de protección	tubo de acero inoxidable	1,5 - 6 mm
	Línea trenzada	Cable AS/cable AA/varilla Al	1,5 - 6 mm
	Máx. Diámetro		18mm
	Máx. Sección transversal		200mm2
Característica	Según los estándares DL/T 832, IEC60794-4-10, IEEE1138
	Máx. Resistencia a la tracción (RTS) (kN)		280
	Máx. Resistencia al aplastamiento (N/100 mm)		2200
	Máx. Capacidad de corriente corta (40 ℃ -200 ℃) (kA2s)		100
	Mín. Radio de curvatura (dinámico)		20D
	Mín. Radio de curvatura (estático)		15D
Desempeño ambiental	Instalación (℃)		-10 a +50
	Transporte y Operación (℃)		-40 a +65

Nota: D es el diámetro del cable.

Tipo específico y datos técnicos

No.	Datos técnicos
No.	Tipo de producto	Tipo de estructura	Máx. Recuento de fibra	Sección de AS Wire (milímetros²)	Diámetro (mm)	Peso del cable (kg/km)	Tasa de resistencia a la tracción (kN)	20 ℃ CC Resistencia (Ω/km)	Capacidad actual de corto plazo (40-200 ℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Unidad óptica 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Unidad óptica 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Unidad óptica 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Unidad óptica 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Características de las pruebas mecánicas y ambientales

Artículo	Método de prueba	Requisitos
Tensión	CEI 60794-1-2-E1 Carga: según estructura del cable Longitud de la muestra: no menos de 10 m, longitud vinculada no menos de 100 m Tiempo de duración: 1min	40% RTS sin tensión de fibra adicional (0,01%), sin atenuación adicional (0,03dB). Deformación de fibra 60%RTS≤0,25%, atenuación adicional≤0,05dB (Sin atenuación adicional después de la prueba).
Aplastar	CEI 60794-1-2-E3 Carga: según tabla anterior, tres puntos Tiempo de duración: 10min	Atenuación adicional a 1550 nm ≤0,05 dB/fibra; Sin daños a los elementos.
Penetración de agua	CEI 60794-1-2-F5B Tiempo: 1 hora Longitud de la muestra: 0,5 m Altura del agua: 1 m	Sin fugas de agua.
Ciclos de temperatura	CEI 60794-1-2-F1 Longitud de la muestra: No menos de 500 m Rango de temperatura: -40 ℃ a +65 ℃ Ciclos: 2 Tiempo de permanencia de la prueba de ciclos de temperatura: 12 h	El cambio en el coeficiente de atenuación será inferior a 0,1 dB/km a 1550 nm.
