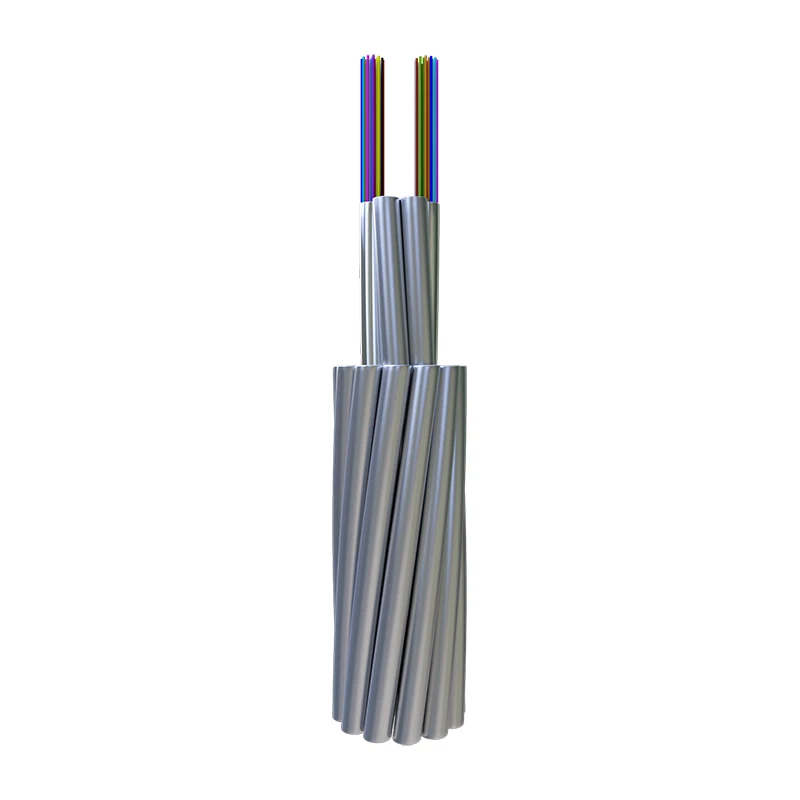

Cable de tierra aéreo compuesto de fibra óptica de tubo trenzado

El cable aéreo de tierra compuesto de fibra óptica de tubo trenzado (OPGW) de Orientalfiber es un cable híbrido aéreo multifuncional de Orientalfiber, un confiable fabricante y proveedor de China. Este OPGW integra fibras ópticas dentro de una estructura de tubo trenzado, que sirve como cable de tierra aéreo y como medio de comunicación óptica de alta capacidad. Está diseñado para garantizar una transmisión de datos estable, un rendimiento mecánico sólido y una durabilidad a largo plazo en entornos de implementación elevados. El producto es adecuado para redes eléctricas, ferrocarriles y otros proyectos de infraestructura donde la combinación de protección contra rayos y confiabilidad de las comunicaciones es esencial.

Enviar Consulta

Descripción del Producto

En la construcción de redes eléctricas modernas, la demanda de transmisión simultánea de alto voltaje y retorno de datos de alta velocidad nunca ha sido tan alta.fibra orientalofrece un especializadoCable aéreo de tierra compuesto de fibra óptica de tubo trenzado (OPGW), un sofisticado cable híbrido diseñado para reemplazar los cables blindados tradicionales. Al integrar fibras ópticas dentro de una estructura metálica trenzada, nuestro OPGW proporciona una solución de doble función: brindar protección confiable contra rayos para líneas de alto voltaje y al mismo tiempo servir como columna vertebral para las telecomunicaciones y la automatización de redes.

Definición del producto: la infraestructura de doble función

ElCable de tierra aéreo compuesto de fibra óptica de tubo trenzadoes un cable aéreo que realiza las funciones de un cable de tierra convencional (protege la línea de transmisión de rayos y corrientes de cortocircuito) al mismo tiempo que alberga fibras ópticas para la transmisión de datos. Este diseño trenzado permite un mayor número de fibras y una mayor durabilidad, lo que lo convierte en la opción preferida para la construcción de redes troncales en el sector de servicios públicos de energía.

Valor estratégico para adquisiciones e ingeniería

Eligiendofibra orientalComo su socio proveedor, garantiza que su infraestructura cumpla con las rigurosas demandas del panorama energético de 2026. Las ventajas clave de la adquisición incluyen:

Alta densidad de fibra:Nuestro diseño de tubo trenzado admite muchas más fibras que las versiones de tubo central, lo que respalda la expansión de la red preparada para el futuro para 5G y red inteligente IoT.
Capacidad de cortocircuito optimizada:Diseñado para manejar altas corrientes de falla sin comprometer la integridad de las fibras ópticas del interior.
Costos reducidos del ciclo de vida:Con una vida útil que coincide con la propia línea de transmisión, elCable de tierra aéreo compuesto de fibra óptica de tubo trenzadoreduce la necesidad de mantenimiento o actualizaciones frecuentes.
Logística y escala global:Con una producción anual de $20 millones, proporcionamos la escala de fabricación necesaria para respaldar proyectos de infraestructura a nivel nacional de 500 KV y 750 KV.

Características técnicas y beneficios de rendimiento

Elfibra orientalOPGW se fabrica con precisión para garantizar que prospere en los entornos exteriores más volátiles:

Estabilidad mecánica:El control preciso del proceso garantiza que las fibras permanezcan libres de tensión incluso bajo fuertes vientos, cargas de hielo o fuerzas de instalación de alta tensión.
Protección térmica:Los tubos trenzados están llenos de compuestos especializados que protegen las fibras del calor extremo generado durante eventos de cortocircuito en la línea eléctrica.
Resistencia a la corrosión:Utilizando alambres de acero revestido de aluminio (ACS) y aleación de aluminio, el cable es altamente resistente a la degradación ambiental en áreas costeras o industriales.
Opciones de gran diámetro:Diseñado específicamente para cumplir con los requisitos mecánicos de los nuevos sistemas de transmisión de alto voltaje (110 KV a 750 KV).

Especificaciones detalladas y parámetros de diseño

La configuración técnica delCable de tierra aéreo compuesto de fibra óptica de tubo trenzadoSe puede personalizar según el tramo específico y los requisitos eléctricos del proyecto:

Característica	Especificación estándar	Ventaja operativa
Grado de voltaje	110KV, 220KV, 500KV, 750KV	Versátil para redes regionales y nacionales.
Recuento de fibra	Hasta 144 fibras (o más a pedido)	Admite un rendimiento masivo de datos.
Composición de materiales	ACS (acero revestido de aluminio) + AA (aleación de aluminio)	Alta relación resistencia-peso.
Cumplimiento de estándares	IEEE 1138, IEC 60794-4	Garantiza la interoperabilidad y la seguridad globales.

Aplicaciones principales: potenciar la red inteligente

ElCable de tierra aéreo compuesto de fibra óptica de tubo trenzadodefibra orientales un componente crítico en varios sectores clave:

Transmisión de alto voltaje:Cable de tierra primario para líneas recién construidas de 220 KV y 500 KV, que ofrece protección contra rayos y conexión a tierra.
Comunicación de la empresa de energía:Monitoreo en tiempo real de estaciones transformadoras, medición remota y relés de protección.
Backhaul de banda ancha:Arrendamiento de capacidad excedente de fibra a operadores de telecomunicaciones para transporte de datos rurales o de larga distancia.
Gestión de redes inteligentes:Facilitar la comunicación de baja latencia necesaria para la detección automatizada de fallas y la autorreparación de la red.

Características

● Control preciso del proceso para garantizar un buen rendimiento mecánico y de temperatura.

● Mayor diámetro y más fibras ópticas

● Estructura estable y alta confiabilidad

● Alta resistencia a la tracción y gran capacidad de corriente de corta duración.

Características de la fibra óptica

	Atenuación				Ancho de banda		Polarización Modo de dispersión
	@ 850 nm	@1300nm	@1310nm	@1550nm	@ 850 nm	@1300nm	individuo Fibra	Diseño Valor del enlace (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20 ps/ kilómetros	≤0,1 ps/ kilómetros
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20 ps/ kilómetros	≤0,1 ps/ kilómetros
50/125 µm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 µm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Construcciones y desempeño

	Clasificación	Material	Valor
Construcción	Fibra Óptica	G652D/G655, etc.	2 - 144
	Tubo de protección	tubo de acero inoxidable	1,5 - 6 mm
	Línea trenzada	Cable AS/cable AA/varilla Al	1,5 - 6 mm
	Máx. Diámetro		30mm
	Máx. Sección transversal		500 mm²
Característica	Según los estándares como DL/T 832, IEC60794-4-10, IEEE1138
	Máx. Resistencia a la tracción (RTS) (kN)		700
	Máx. Resistencia al aplastamiento (N/100 mm)		3000
	Máx. Capacidad de corriente corta (40 ℃ a 200 ℃) (kA2s)		2000
	Mín. Radio de curvatura (dinámico)		20D
	Mín. Radio de curvatura (estático)		15D
Medio ambiente Rendimiento	Instalación (℃)		-10 a +50
	Transporte y Operación (℃)		-40 a +65

Nota: D es el diámetro del cable.

Tipo específico y datos técnicos

No.	Datos técnicos
No.	Tipo de producto	Tipo de estructura	Máx. Fibra Contar	Sección de AS Wire (mm2)	Diámetro (mm)	Peso del cable (kg/km)	Tasa de resistencia a la tracción (kN)	20 ℃ CC Resistencia (Ω/km)	Capacidad actual de corto plazo (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS+4/2,5/20AS+ 11/2.8/20AS, Unidad óptica 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS+4/2,5/40AS+ 11/2.8/40AS, Unidad óptica 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS+5/2,5/20AS+ 11/2.8/20AS, Unidad óptica 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS+5/2,5/40AS+ 11/2.8/40AS, Unidad óptica 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS+5/2,5/20AS+ 10/3.2/20AS, Unidad óptica 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS+5/2,7/20AS+ 11/3.05/20AS, Unidad óptica 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS+5/2,8/20AS+ 12/2.8/AA, Unidad óptica 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS+5/2,9/20AS+ 12/2.9/20AS, Unidad óptica 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS+5/2,9/30AS+ 12/2.9/30AS, Unidad óptica 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS+5/2,9/40AS+ 12/2.9/40AS, Unidad óptica 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS+4/3,0/20AS+ 12/3.0/20AS, Unidad óptica 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS+4/3,0/30AS+ 12/3.0/30AS, Unidad óptica 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS+4/3,0/40AS+ 12/3.0/40AS, Unidad óptica 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS+5/3,0/20AS+ 12/3.0/20AS, Unidad óptica 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS+5/3,0/30AS+ 12/3.0/30AS, Unidad óptica 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS+5/3,0/40AS+ 12/3.0/40AS, Unidad óptica 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/20AS, Unidad óptica 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS+5/3,2/30AS+ 12/3.2/30AS, Unidad óptica 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/AA, Unidad óptica 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS+5/3,3/20AS+ 12/3.3/20AS, Unidad óptica 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS+5/3,3/30AS+ 12/3.3/30AS, Unidad óptica 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS+5/3,3/40AS+ 12/3.3/40AS, Unidad óptica 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS+4/3,3/20AS+ 12/3.3/20AS, Unidad óptica 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS+4/3,3/30AS+ 12/3.3/30AS, Unidad óptica 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS+5/3,5/20AS+ 12/3.5/20AS, Unidad óptica 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS+4/3,6/20AS+ 12/3.6/20AS, Unidad óptica 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS+5/3,6/14AS+ 12/3.6/14AS, Unidad óptica 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS+5/3,6/20AS+ 12/3.6/20AS, Unidad óptica 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS+5/3,6/30AS+ 12/3.6/30AS, Unidad óptica 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3,8/40AS+5/3,6/40AS+ 12/3.6/40AS, Unidad óptica 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS+4/2,5/20AS+ 12/2,5/20AS+13/3,8/20AS, Unidad Óptica 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Características de las pruebas mecánicas y ambientales

Artículo	prueba Método	Requisitos
Tensión	CEI 60794-1-2-E1 Carga: según la estructura del cable muestra longitud: no menos de 10 m, longitud vinculada no menos de 100 m Duración tiempo: 1min	40% estrategia en tiempo real sin tensión de fibra adicional (0,01%), sin tensión adicional atenuación (0,03 dB). 60% estrategia en tiempo real Deformación de fibra≤0,25%, adicional atenuación≤0.05dB (No atenuación adicional después de la prueba).
Aplastar	CEI 60794-1-2-E3 Carga: Según la tabla anterior, tres puntos. Duración tiempo: 10min	Adicional atenuación a 1550 nm ≤0,05 dB/fibra; Sin daños a los elementos.
agua Penetración	CEI 60794-1-2-F5B tiempo : 1 hora Longitud de la muestra: 0,5 m agua altura: 1m	No fuga de agua.
Temperatura Ciclismo	CEI 60794-1-2-F1 muestra longitud: No menos de 500m Temperatura rango: -40 ℃ a +65 ℃ Ciclos: 2 Temperatura Tiempo de permanencia en la prueba de ciclismo: 12h	el El cambio en el coeficiente de atenuación será menor que 0,1 dB/km a 1550 nm.

Preguntas frecuentes (FAQ)

¿Por qué los OPGW de tubo trenzado son mejores para líneas de alto voltaje?

El diseño de tubo trenzado permite un diámetro de cable mayor y un mayor número de fibras. También distribuye la tensión mecánica de manera más uniforme a través del cable, lo cual es vital para cruces de tramos largos utilizados en líneas de 500 KV y 750 KV.

¿Cómo garantiza Orientalfiber la calidad de la OPGW?

Operamos bajo gestión de calidad ISO9001 y sistemas de seguridad ISO45001. Cada lote de cables aéreos de tierra compuestos de fibra óptica de tubo trenzado se somete a rigurosas pruebas de resistencia a la tracción, resistencia al aplastamiento y rendimiento ante cortocircuitos antes del envío.

¿Se puede utilizar este cable en líneas existentes?

Aunque se utiliza a menudo para líneas "recién construidas", OPGW se utiliza con frecuencia para reemplazar los cables de tierra tradicionales existentes durante proyectos de modernización de la red para agregar capacidades de comunicación a rutas antiguas.
