Iluminación no metálica uni-tube cable de fibra óptica antirrodente

Las fibras, en modo único o multimodo, se colocan en un modo de tubo suelto del alto módulo PETG. Los tubos están llenos de un compuesto de llenado resistente al agua. Sobre el tubo, se aplica material de bloqueo de agua para mantener el cable hermético. Y envoltura de barras de plástico reforzado con fibra (FRP). El cable de fibra óptica antimetálica no metálica de la Uni-Tube se completa con una vaina de polietileno (PE).

Enviar Consulta

Descripción del Producto

Características

La precisión que controla el exceso de longitud de la fibra proporciona un rendimiento altamente mecánico y de temperatura al cable

Tubo suelto de alta resistencia que es resistente a la hidrólisis

Compuesto de llenado de tubo especial asegura una protección crítica de la fibra

Resistencia a la presión altamente lateral y flexibilidad

Una capa de envoltura FRP aseguró la resistencia a la tracción del cable, tiene una buena protección para la bañera suelta

La vaina externa del polietileno tiene una alta capacidad estabilizada por UV

No es necesario un cable completamente dieléctrico, durante la instalación y la operación de la conexión a tierra, elimina cualquier influencia o cable electrónico

Estándares

El cable Gyqfxty cumple con el estándar YD/T 769-2010, así como IEC 60794-1.

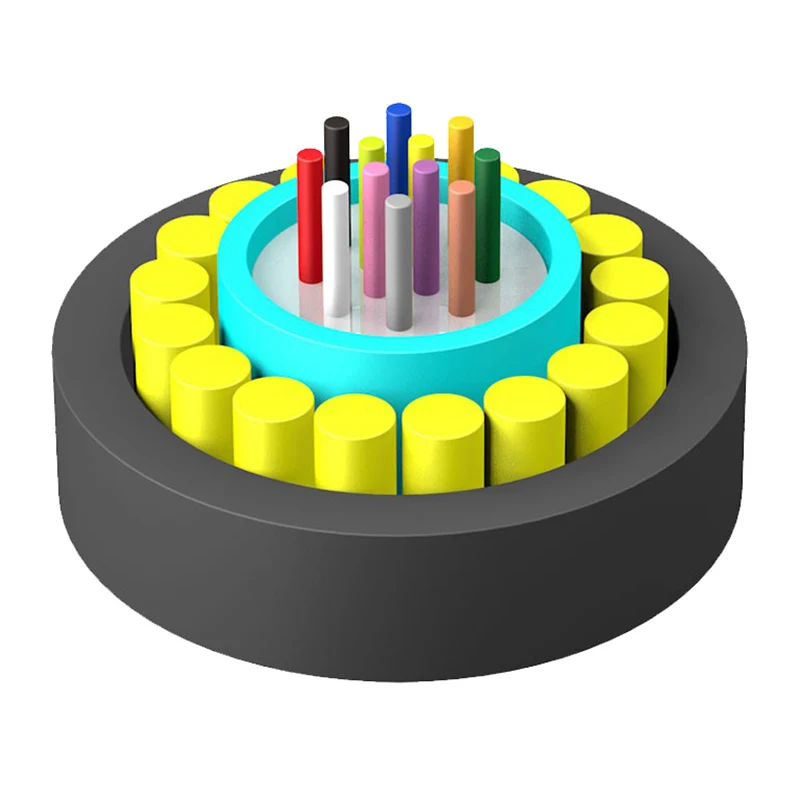

Dibujo de estructura

1.Fibre

2. Tubo

3.FRP

4. Material de llenado de tubos

5. Material de llenado del cable

6. PE VOLACIÓN OUTERA

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Parámetros técnicos

Tipo de cable (Aumentado en 2 fibras)	Conteo de fibra	Peso del cable (Ref) (kg/km)	Resistencia a la tracción Largo/corto plazo (n)	Resistencia al triturador Largo/corto plazo (N/100 mm)	Radio de flexión Estático/dinámico (mm)
Gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
Gyqfxty-14 ~ 18xn	14 ~ 18	79
Gyqfxty-26 ~ 36xn	26 ~ 36	86

Temperatura de almacenamiento/operación: -40 ℃ -+70 ℃

Características ópticas

Tipo de fibra	Atenuación (+20 ℃)				Ancho de banda		Apertura numérica	Longitud de onda de corte de cable λcc
Tipo de fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Apertura numérica	Longitud de onda de corte de cable λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260 nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450 nm
50/125 µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0.200 ± 0.015 ya	---
62.5/125 µm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0.275 ± 0.015 ya	---

Nota:

a. El sufijo xn denota el tipo de fibra

b. Las disposiciones de color de la fibra y el tubo se especifican en la tabla de identificación de color

do. El cable de fibra óptica anti-Rodente no metálico Uni-Tube no debe almacenarse en un entorno al aire libre más de 6 meses para mantener el buen estado de carrete de cable

Aplicación: conducto/aéreo
