Uni-tube no metálico 73 Varestra Ligero de peso ligero Cable de fibra óptica antirrodente

La estructura del cable de fibra óptica anti-Rodente no metálico 73 no metálico es colocar fibra óptica de modo único o fibra óptica de modo múltiple en un tubo suelto hecho de material de poliéster de alto módulo, y el tubo se llena con un compuesto impermeable. Se agrega material de bloqueo de agua al tubo suelto para garantizar el rendimiento impermeable del cable óptico. El tubo suelto está envuelto con varilla FRP, y se extruye una capa de vaina interna de polietileno en el núcleo del cable. Después de que la correa FRP está envuelta longitudinalmente, se extruye una vaina exterior de polietileno para formar un cable.

Enviar Consulta

Descripción del Producto

Características

Buenas propiedades mecánicas y de temperatura

Buena resistencia a la hidrólisis y alta resistencia

Compuesto de llenado de tubo especial asegura una protección crítica de la fibra

Buena resistencia a la presión lateral y suavidad

El envoltorio de FRP asegura la resistencia a la tracción del cable y proporciona una buena protección para el tubo suelto

La armadura envuelta FRP y la cinta FRP hace que el cable tenga un excelente rendimiento a prueba de roedores

La vaina de polietileno (PE) tiene buena resistencia a la radiación UV

Pequeño diámetro, peso ligero e instalación amigable

Estándares

El cable GYQFXTY73 cumple con el estándar YDT 769-2010, así como IEC 60794-1.

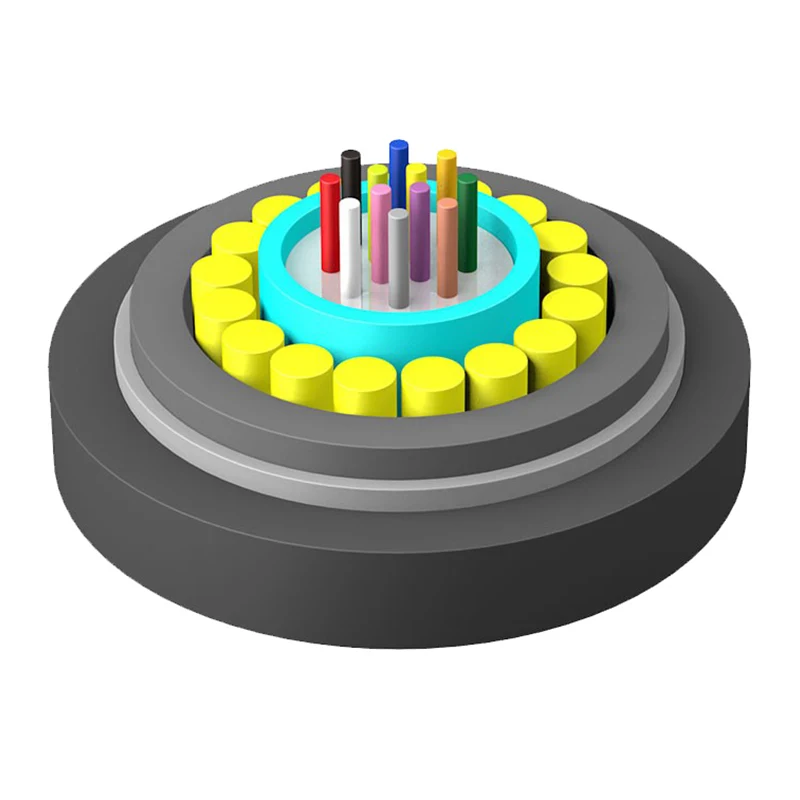

Dibujo de estructura

1.Fibre

2. Compuesto de llenado de tubo

3. Tubo

4.FRP

5. Material de llenado del cable

6. Pepe vaina interior

7. Material de bloqueo de agua

8.FRP Tape

9. Pe vaina exterior

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Parámetros técnicos

Tipo de cable (Aumentado en 2 fibras)	Conteo de fibra	Peso del cable (Ref) (kg/km)	Resistencia a la tracción Largo/corto plazo (n)	Resistencia al triturador Largo/corto plazo (N/100 mm)	Radio de flexión Estático/dinámico (mm)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10/20D
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Temperatura de almacenamiento/operación: -40 ℃ -+70 ℃

Características ópticas

Tipo de fibra	Atenuación (+20 ℃)				Ancho de banda		Apertura numérica	Longitud de onda de corte de cable λcc
Tipo de fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Apertura numérica	Longitud de onda de corte de cable λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260 nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450 nm
50/125 µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0.200 ± 0.015NA	---
62.5/125 µm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0.275 ± 0.015NA	---

Nota:

a. El sufijo xn denota el tipo de fibra

b. Las disposiciones de color de la fibra y el tubo se especifican en la tabla de identificación de color

do. El cable de fibra óptica antirrodente no metálico 73 no metálico Uni-tube no debe almacenarse en un entorno exterior de más de 6 meses para mantener el carrete de cable buen estado

Aplicación: conducto/aéreo
