Serie CWDM de un solo canal (1x2)

ParámetrosSímboloActuaciónUnidadRango de longitud de ondaWR1260 ~ 1620Nuevo MéjicoLongitud de onda central del canalCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571Nuevo MéjicoEspaciado de canalesSp20Nuevo MéjicoAncho de banda de banda de pase@-1dbPB......

Enviar Consulta

Descripción del Producto

Parámetros	Símbolo	Actuación	Unidad
Rango de longitud de onda	WR	1260 ~ 1620	Nuevo Méjico
Longitud de onda central del canal	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	Nuevo Méjico
Espaciado de canales	Sp	20	Nuevo Méjico
Ancho de banda de banda de pase@-1db	PB	LC ± 6.5	Nuevo Méjico
Pérdida de inserción	Illinois	Banda de pase: ≤0.40	db
Pérdida de inserción	Illinois	Reflexión: ≤0.40	db
Aislamiento de canal adyacente	Grande	≥ 30	db
Aislamiento del canal no adyacente	Isón	≥ 40	db
Aislamiento del canal de reflexión	Isor	≥ 13	db
Pérdida dependiente de la polarización	PDL	≤ 0.1	db
Pérdida de retorno	RL	≥ 50	db
Directividad	Prostituta	≥ 50	db
Dispersión del modo de polarización	PMD	≤ 0.1	db
Potencia de entrada óptica	P	≤ 300	MW
Temperatura de funcionamiento	Arriba	-25 ~ +70	℃
Temperatura de almacenamiento	Cucharadita	-40 ~ +85	℃
Tipo de fibra		Corning SMF-28 Ultra Fibra (G657 A1), fibra desnuda
Longitud de fibra		≥1.2	m
Dimensión del paquete	PKG	Φ4.0 × 30 Φ5.5 × 35 o φ5.5 × 38	mm

Nota: 1. Todas las especificaciones excluyendo conectores.

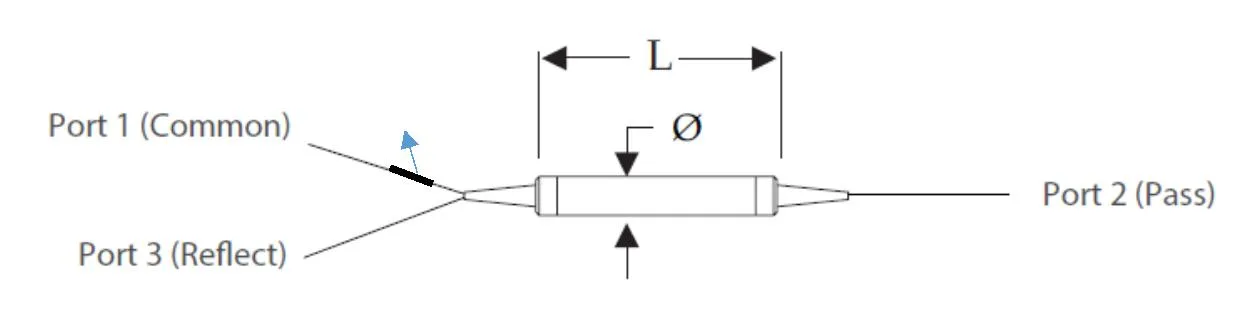

Dibujo mecánico (Unidad: MM)
