CWDM compacto de 6 canales (CCWDM)

ParámetrosSímboloActuaciónUnidadRango de longitud de ondaWR1260 ~ 1620Nuevo MéjicoLongitud de onda central del canalCW1271 ~ 1371 y 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 y 1571 ~ 1471 (Mux & Demux)Nuevo MéjicoEspaciado de canalesSp20Nuevo MéjicoAncho de banda de ......

Enviar Consulta

Descripción del Producto

Parámetros	Símbolo	Actuación	Unidad
Rango de longitud de onda	WR	1260 ~ 1620	Nuevo Méjico
Longitud de onda central del canal	CW	1271 ~ 1371 y 1371 ~ 1271 (Mux & Demux) 1471 ~ 1571 y 1571 ~ 1471 (Mux & Demux)	Nuevo Méjico
Espaciado de canales	Sp	20	Nuevo Méjico
Ancho de banda de banda de pase@-1db	PB	LC ± 6.5	Nuevo Méjico
Ondulación de banda de pase		≤ 0.5	db
Pérdida de inserción	Illinois	Canal inicial: ≤0.50	db
Pérdida de inserción	Illinois	Último canal: ≤1.80	db
Aislamiento de canal adyacente	Grande	≥ 30	db
Aislamiento del canal no adyacente	Isón	≥ 40	db
Pérdida dependiente de la polarización	PDL	≤ 0.15	db
Pérdida de retorno	RL	≥ 55	db
Directividad	Prostituta	≥ 50	db
Dispersión del modo de polarización	PMD	≤ 0.1	db
Potencia de entrada óptica	P	≤ 300	MW
Temperatura de funcionamiento	Arriba	-25 ~ +70	℃
Temperatura de almacenamiento	Cucharadita	-40 ~ +85	℃
Tipo de fibra		Corning SMF-28Ultra Fiber (G657 A1), fibra desnuda
Longitud de fibra		≥1.2	m
Dimensión del paquete	PKG	44x28x6	mm

Nota: 1. Todas las especificaciones excluyendo conectores.

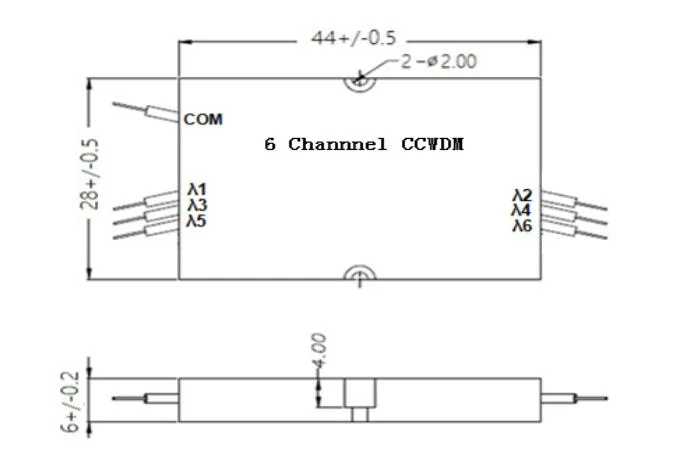

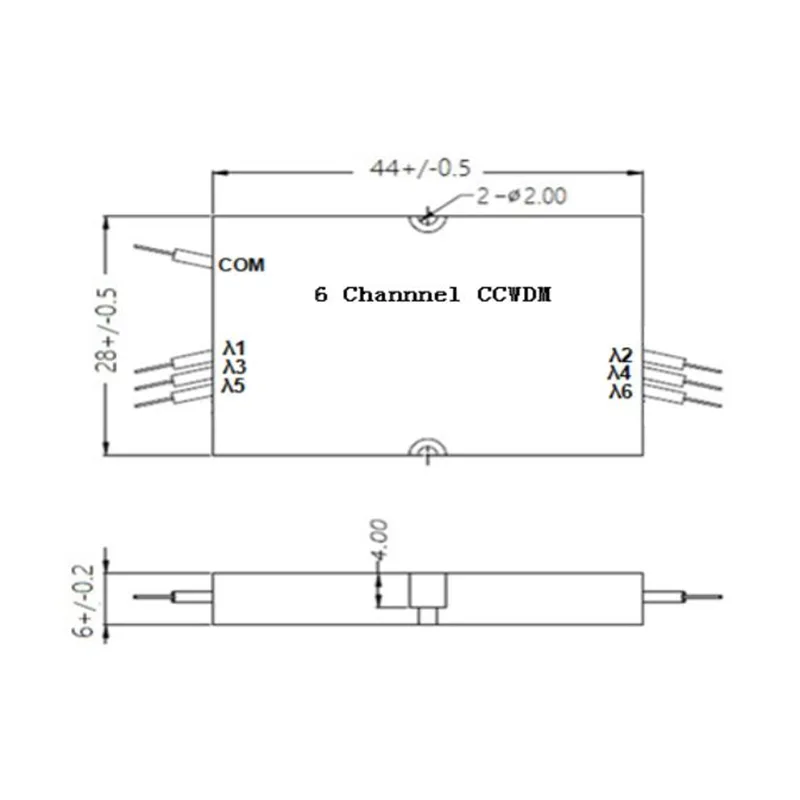

Dibujo mecánico (Unidad: MM)

6 Channel Compact CWDM (CCWDM)
