Cable de conexión mini SC/APC

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Enviar Consulta

Descripción del Producto

El Patch Cord Mini SC/APC es un cable de conexión de fibra óptica con un conector SC/APC compacto. Está diseñado para proporcionar una baja pérdida de inserción y una alta pérdida de retorno, lo que garantiza la integridad de la señal en una amplia gama de redes ópticas. Nuestro producto se fabrica bajo un estricto control de calidad para satisfacer las demandas de los sistemas FTTX/FTTH modernos y las redes ópticas pasivas (PON).

Aplicaciones clave

Sistemas FTTX/FTTH

Redes Ethernet

Enlaces CATV

Distribución de señal óptica

Redes Ópticas Pasivas (PON)

Características técnicas

Baja pérdida de inserción, alta pérdida de retorno

Alta repetibilidad e intercambiabilidad

100% probado en cuanto a inserción, pérdida de retorno, extremo e interferencia

Fuerte resistencia mecánica

Cumple con los estándares Telcordia GR-326-Core

Instalación rápida y sencilla para cableado a través de la pared

Mantiene un rendimiento estable en entornos de cableado denso

Especificación técnica:

Construcciones	Unidad	Descripciones
Recuento de fibra		simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	dB	≤0,30
Pérdida de retorno	dB	≥60 (APC)
Color de la cubierta del cable		Negro o personalizable
Diámetro exterior del cable	milímetros	φ3.0±0.1
Modo de fibra		Modo único: G657 B3
Material de la cubierta del cable		TPU, UVesisn.
Peso del cable	kg/km	8,5 (aprox.)
Contenidos de impresión		Personalizable
Longitud	m	80 o personalizable (Tolerancia: ±0,5 m)
Tipo de conector		Aporte:	Miniconector SC/APC
		Producción:	Conector SC/APC
Temperatura de funcionamiento	℃	-20°C ~ +60°C
Temperatura de almacenamiento	℃	-40℃ ~ +85℃

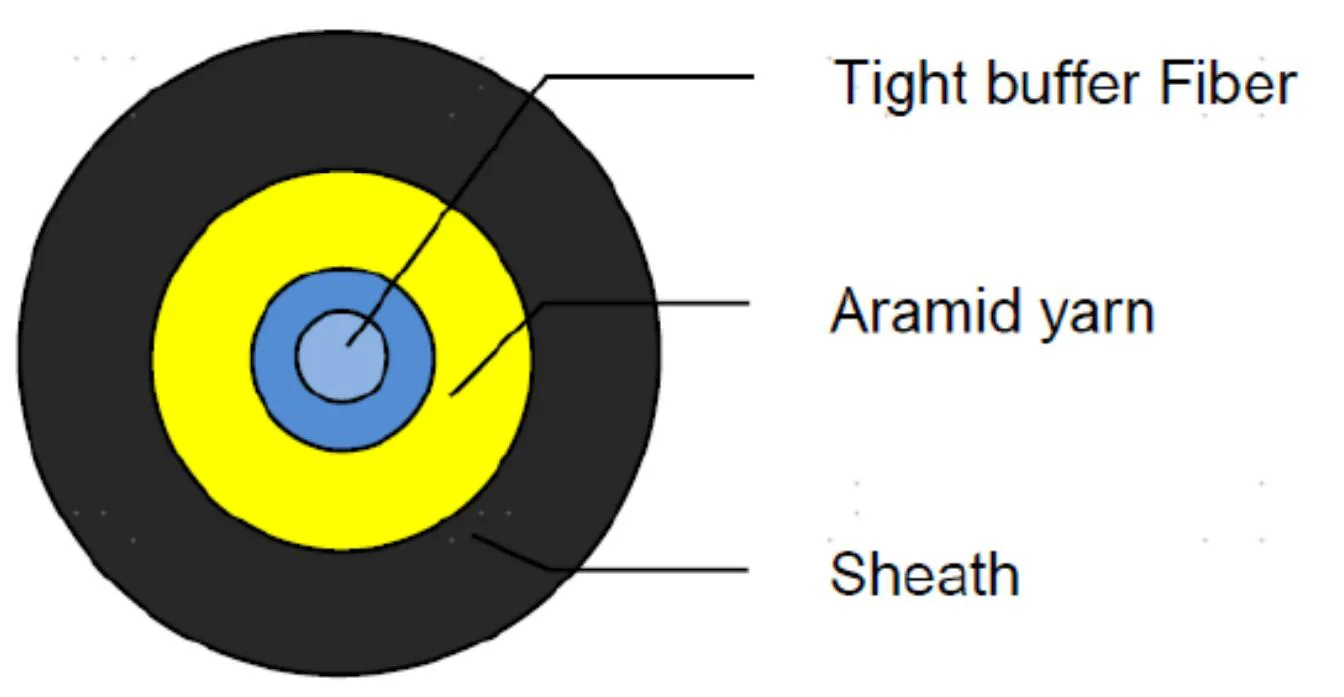

Estructura de cables:

Mini SC/APC Patch Cord

Elementos		Descripciones
Fibra óptica	tipo de fibra	Modo único ITU-T G.657B3
	Diámetro del núcleo (μm)	8-11 μm
	Diámetro del revestimiento (μm)	125,0±0,7 μm
	Diámetro del recubrimiento (μm)	245±10μm(antes de colorear) 250 ± 15 μm (de color)
	Diámetro del campo modal	8,6~8,8±0,4μm a 1310nm 9,6~9,8±0,5 μm a 1550 nm
	Longitudes de onda operativas	1260~1625nm
	Color	Azul
	Atenuación del cable	≤0,35 dB/km λ= 1310 nm ≤0,25 dB/km λ = 1550 nm ≤0,26 dB/km λ = 1625 nm
	recuento de fibras	1
	fabricante de vidrio
Fibra amortiguadora apretada	Diámetro	0,90 ± 0,05 mm
	Color	Azul
	Material	LSZH
Chaqueta exterior	Diámetro	3,0 ± 0,1 mm
	Espesor	0,8 ± 0,1 mm
	Color	Negro
	Material	TPU, resistente a los rayos UV.
Miembro de fuerza	Material	hilo de aramida
Durar	1	80m
hundimiento de instalación	/	1%
Velocidad máxima del viento	/	50 km/h
Peso	/	8,4 kilos/kilómetro
Tensión de tracción de operación.	1	200N
Tensión de tracción máx.	/	1000N
Aplicación de cables	/	Exterior, Instalación aérea y de conductos. Autosuficiente

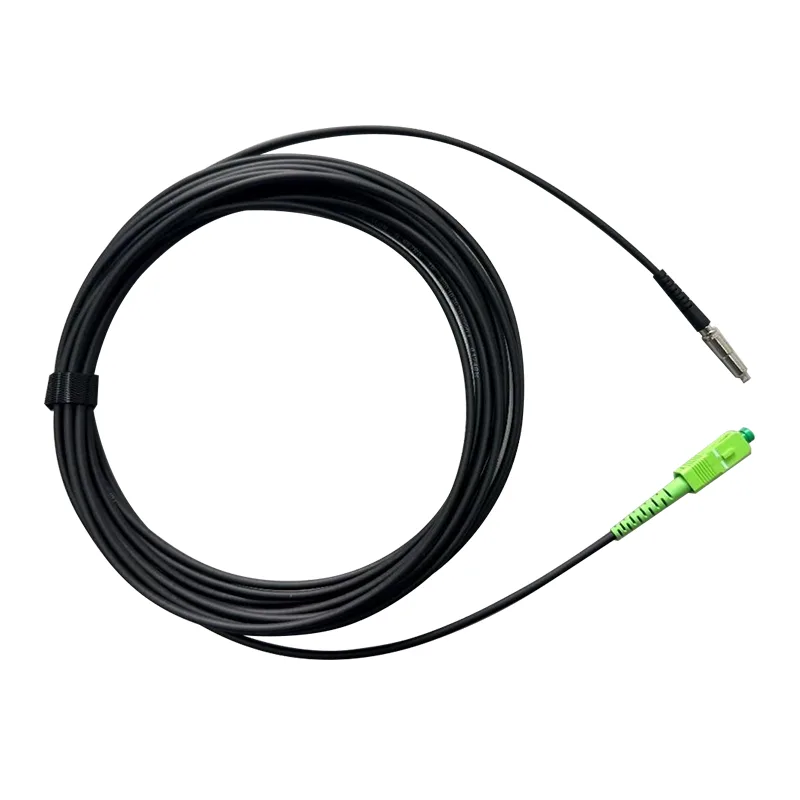

Diagrama del producto:

Mini SC/APC Patch Cord

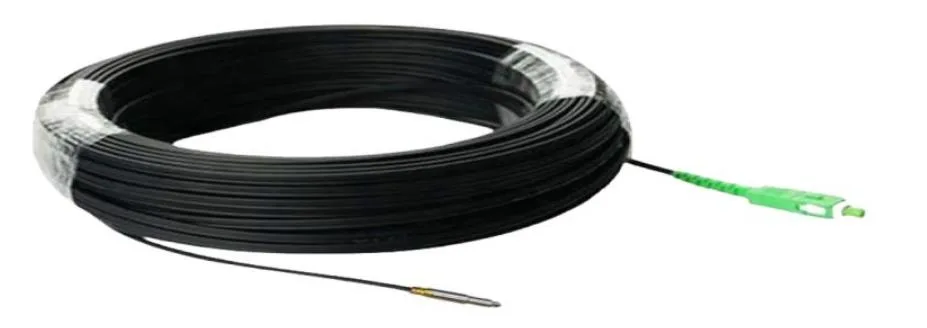

Paquete:

Mini SC/APC Patch Cord

Ventajas técnicas

Pulido de precisión

Nuestros conectores Mini SC/APC se someten a un pulido angular preciso para lograr un mínimo reflejo posterior y un rendimiento óptico superior.

Durabilidad y confiabilidad

La cubierta del cable está diseñada para resistir la flexión, la tensión de tracción y el desgaste ambiental, lo que garantiza la longevidad en instalaciones exigentes.

Fácil integración

El cable de conexión admite una implementación y reconfiguración rápidas, ideal para proveedores de servicios, integradores de redes y configuraciones empresariales.

Seguro de calidad

Cada cable de conexión Mini SC/APC de Orientalfiber se prueba al 100 % en cuanto a pérdida de inserción, pérdida de retorno e inspección de los extremos antes de salir de fábrica, lo que garantiza un rendimiento constante.

Guía de instalación

Identifique los puertos de red y la longitud de cable requerida.

Conecte firmemente los conectores SC/APC a los dispositivos designados.

Evite doblar o torcer excesivamente para mantener una calidad de señal óptima.

Utilice una gestión de cables adecuada para organizar varios cables en entornos de alta densidad.

Preguntas frecuentes

P: ¿Se puede utilizar el cable de conexión Mini SC/APC en exteriores?

R: Sí, usando una chaqueta LSZH o apta para exteriores, puede soportar condiciones exteriores estándar.

P: ¿Qué tipos de fibra son compatibles?

R: El cable de conexión admite fibras monomodo G.657 y G.652, comúnmente utilizadas en redes FTTX y PON.

P: ¿Podemos personalizar la longitud del cable?

R: Sí, hay disponibles longitudes desde 0,5 metros hasta 20 metros. Contáctenos para requisitos específicos.
