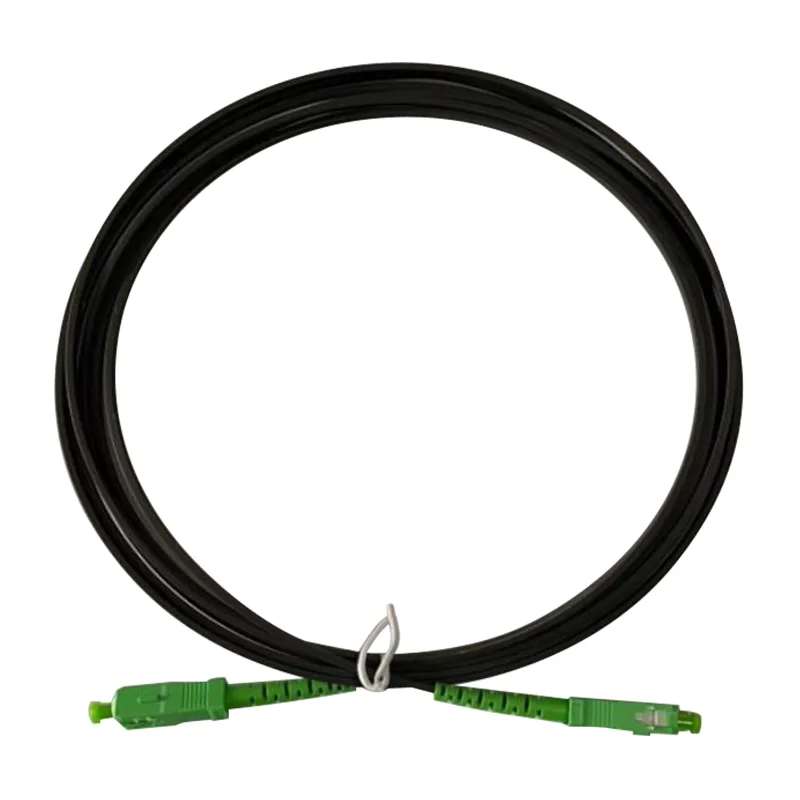

Cable de cable redondo SC/APC-SC/APC de 3 mm

Solicitud:● Centros de datos● Aplicaciones Ethernet● Aplicaciones FTTH● Aplicaciones de la columna vertebral, horizontal y elevador● Servicios de video, datos y voz● Aplicaciones de equipos de pruebaCaracterísticas:● Conector de alta precisión● UPC y APC End Face Polish● SC, LC, todo conec......

Enviar Consulta

Descripción del Producto

Solicitud:

● Centros de datos

● Aplicaciones Ethernet

● Aplicaciones FTTH

● Aplicaciones de la columna vertebral, horizontal y elevador

● Servicios de video, datos y voz

● Aplicaciones de equipos de prueba

Características:

● Conector de alta precisión

● UPC y APC End Face Polish

● SC, LC, todo conector de fibra única

● Longitud personalizada disponible

● 100% de fábrica terminada y probada

● Cumplante de ROHS

Especificación técnica:

Construcciones	Unidad	Descripciones
Modo de fibra		Modo único: ITU-T G657A1
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30
Pérdida de retorno	db	≥55
Diámetro de fibra de amortiguación	uno	900
Color de fibra de búfer		Azul
Color de la chaqueta de cable		Negro
Material de la chaqueta de cable		Lszh
Dieléctrico		Aislamiento HDPE
Diámetro de cable	mm	Φ3.0 ± 0.20
Longitud	m	10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0
Tipo de conector		SC/APC (verde)
Pulido de la cara final		APC
Material de férula		Cerámico
Repetibilidad de la conexión		> 800 veces
Radio de flexión mínimo	mm	≥20
Fibra/reunión de retención de cable	N	50n ± 2n a 5n/s 120s duración
Temperatura de funcionamiento	℃	0 ℃ ~ +50 ℃
Temperatura de instalación	℃	-30 ℃ ~ +60 ℃
Temperatura de almacenamiento	℃	-30 ℃ ~ +60 ℃

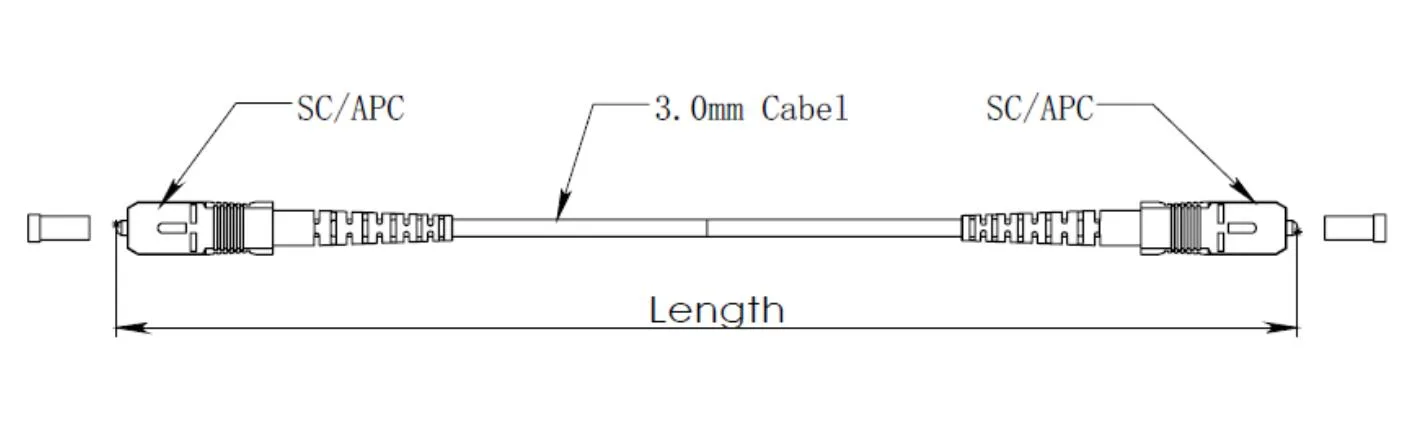

Dibujo dimensional:

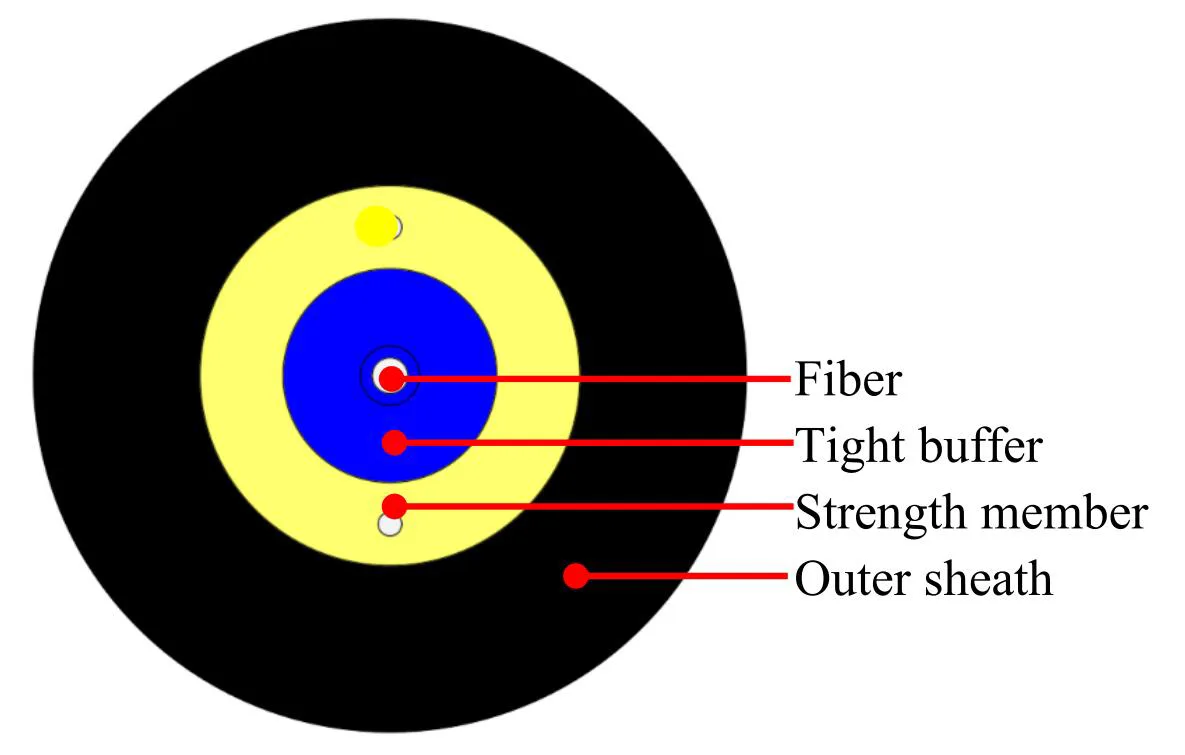

Construcción de cable:

Elementos	Presupuesto
Fibra de amortiguación apretada	Conteo de fibra	1
	Tipo de fibra	G.657A1
	Color de fibra	Azul
	Material	Lszh
	Diámetro	Φ0.9 ± 0.05 mm
	Color de amortiguación apretada	Azul
Miembro de la fuerza	Material	Hilo aramido
Vaina exterior	Material	Lszh
	Diámetro	Φ3.0 ± 0.2 mm
	Color de la vaina exterior	Negro
Marca de tinta	Color	Blanco

Característica de fibra:

Todas las características de la fibra de cable (fibra del cable terminado) deberán, al menos, de acuerdo con la recomendación de ITU-T G.657A1 y deberán ser la siguiente.

Artículo	Especificación
Tipo de fibra	Modo único
Material de fibra	Sílice dopada
Coeficiente de atenuación @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Longitud de onda de corte de cable	≤ 1260 nm
Longitud de onda de dispersión cero	1300 ~ 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/(nm².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Dispersión cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diámetro de campo de modo @ 1310 nm	8.8 ± 0.4um
Error de concentricidad de núcleo / revestimiento	≤ 0.5 uno
Diámetro de revestimiento	125.0 ± 0.7 uno
Revestimiento de no circularidad	≤5%
Diámetro de recubrimiento primario	242 ± 7 uno
Concentricidad recubrimiento / recubrimiento	≤10 µm
Recubrimiento de no circularidad	≤0.7%
Atenuación con pérdida de flexión de cable 1 turno 1 radio 10 mm 10 vueltas 1 radio 15 mm	1550nm ≤Δ0.75db/km 1625nm ≤δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
