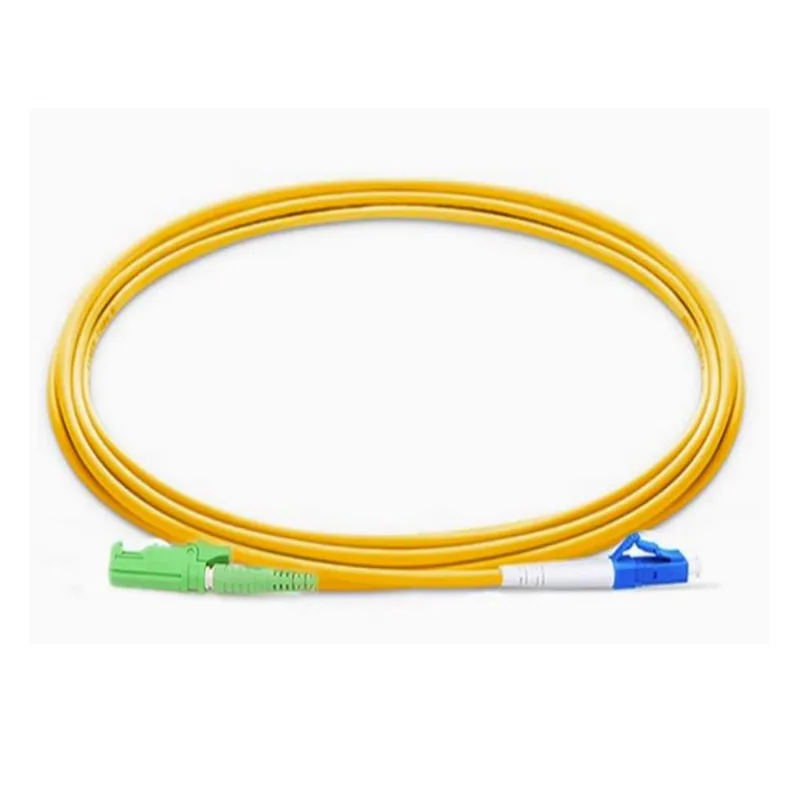

Cable de cable redondo de 3 mm E2000/APC- LC/UPC Patch Cords

Solicitud:● Centros de datos● Aplicaciones Ethernet● Aplicaciones FTTH● Aplicaciones de la columna vertebral, horizontal y elevador● Servicios de video, datos y voz● Aplicaciones de equipos de pruebaCaracterísticas:● Conector de alta precisión● UPC y APC End Face Polish● SC, LC, todo conec......

Enviar Consulta

Descripción del Producto

Solicitud:

● Centros de datos

● Aplicaciones Ethernet

● Aplicaciones FTTH

● Aplicaciones de la columna vertebral, horizontal y elevador

● Servicios de video, datos y voz

● Aplicaciones de equipos de prueba

Características:

● Conector de alta precisión

● UPC y APC End Face Polish

● SC, LC, todo conector de fibra única

● Longitud personalizada disponible

● 100% de fábrica terminada y probada

● Cumplante de ROHS

Especificación técnica:

Construcciones	Unidad	Descripciones
Modo de fibra		Modo único: ITU-T G657A1
Conteo de fibra		Simplex
Longitud de onda	Nuevo Méjico	1310/1550
Pérdida de inserción	db	≤0.30
Pérdida de retorno	db	≥55 (APC) ≥50 (UPC)
Diámetro de fibra de buffer	uno	900
Color de fibra de thight-buffer		Blanco
Color de la chaqueta de cable		Amarillo
Material de la chaqueta de cable		Lszh
Diámetro de cable	mm	Φ3.0 ± 0.20
Longitud	m	3.0 +0.1/-0
Tipo de conector		SC/APC (verde) SC/UPC (azul)
Pulido de la cara final		APC y UPC
Material de férula		Cerámico
Repetibilidad de la conexión		> 800 veces
Radio de flexión mínimo	mm	≥20
Fibra/reunión de retención de cable	N	50n ± 2n a 5n/s 120s duración
Temperatura de funcionamiento	℃	-25 ℃ ~ +65 ℃
Temperatura de almacenamiento	℃	-25 ℃ ~ +65 ℃

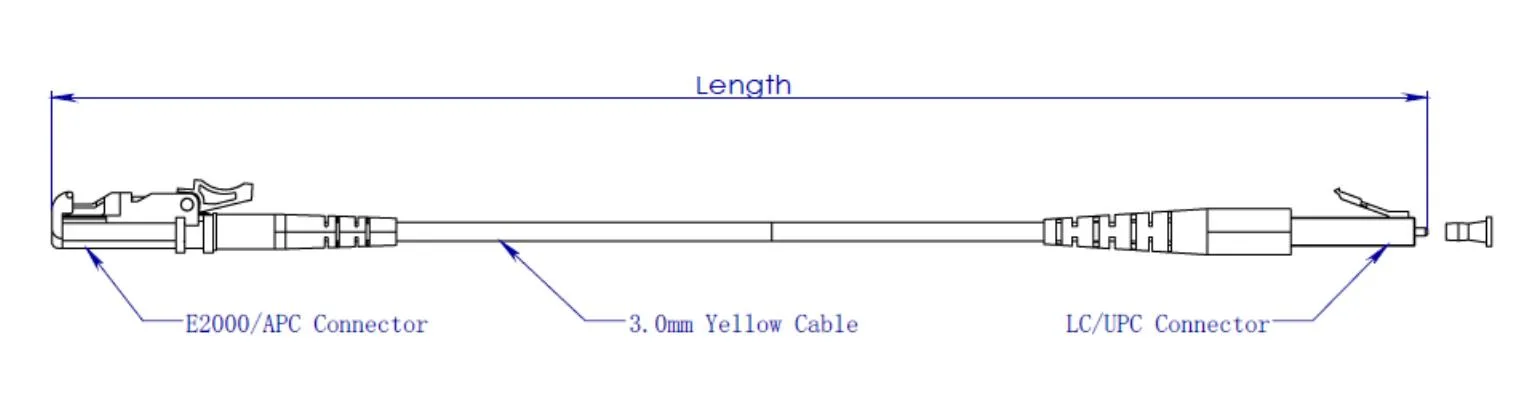

Dibujo dimensional:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

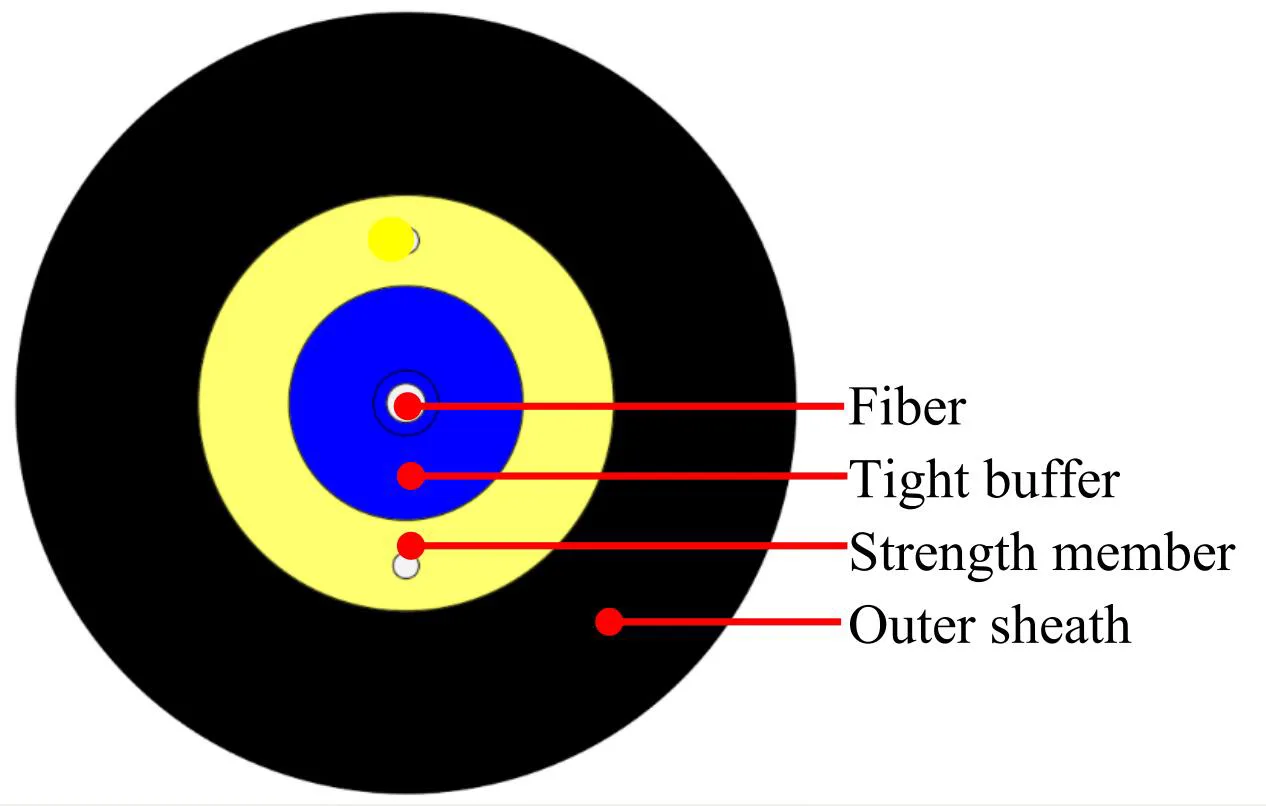

Construcción de cable:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Elementos		Presupuesto
Fibra de amortiguación apretada	Conteo de fibra	1
	Tipo de fibra	G.657A1
	Color de fibra	Azul
	Material	Lszh
	Diámetro	Φ0.9 ± 0.05 mm
	Color de amortiguación apretada	Blanco
Miembro de la fuerza	Material	Hilo de poliéster
Vaina exterior	Material	Lszh
	Diámetro	Φ3.0 ± 0.2 mm
	Color de la vaina exterior	Amarillo
Marca de tinta	Color	Negro

Característica de fibra:

Todas las características de la fibra de cable (fibra del cable terminado) deberán, al menos, de acuerdo con la recomendación de ITU-T G.657A1 y deberán ser la siguiente.

Artículo	Especificación
Tipo de fibra	Modo único
Material de fibra	Sílice dopada
Coeficiente de atenuación @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Longitud de onda de corte de cable	≤ 1260 nm
Longitud de onda de dispersión cero	1300 ~ 1324 nm
Pendiente de dispersión cero	≤ 0.092 ps/(nm².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Dispersión cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diámetro de campo de modo @ 1310 nm	8.8 ± 0.4um
Error de concentricidad de núcleo / revestimiento	≤ 0.5 uno
Diámetro de revestimiento	125.0 ± 0.7 uno
Revestimiento de no circularidad	≤5%
Diámetro de recubrimiento primario	242 ± 7 uno
Concentricidad recubrimiento / recubrimiento	≤10 µm
Recubrimiento de no circularidad	≤0.7%
Atenuación con pérdida de flexión de cable 1 turno 1 radio 10 mm 10 vueltas 1 radio 15 mm	1550nm ≤Δ0.75db/km 1625nm ≤δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
