● Diseño de estructura avanzada, operación fácil y enrutamiento razonable.
● Material: pp.
● A prueba de humedad, impermeable, a prueba de polvo, antienvejecimiento.
● Nivel de protección hasta IP68.
● 1 Entrada de cable óptico ovalado, 2 entradas de cable óptico de rama y 8 adaptadores preconectados.

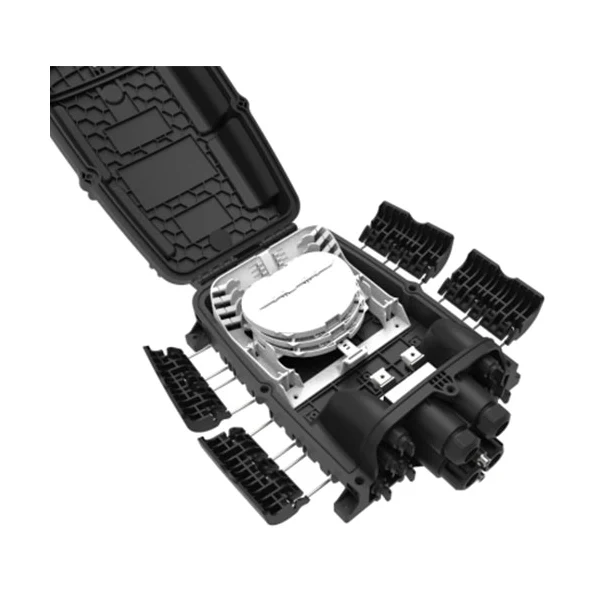

● Hay varios tipos de bandejas de empalme disponibles.
● Método de instalación: montado en postes, montado en el aire, montado en la pared.

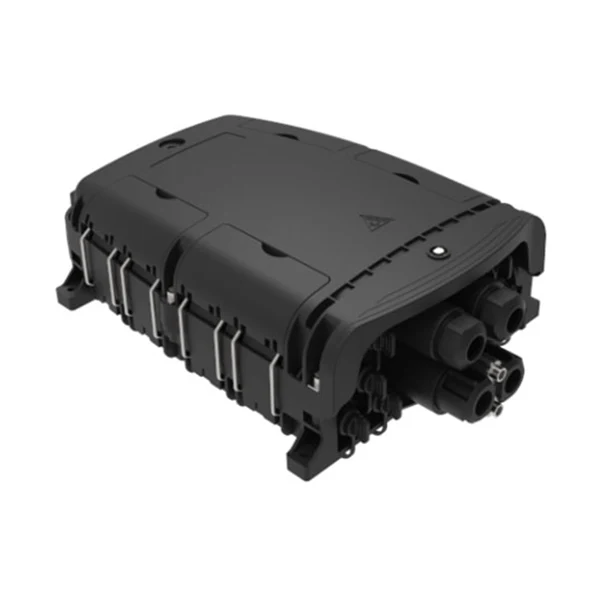

El cuadro de distribución de cable de fibra óptica preconectorizada impermeable como el equipo de nodo de distribución de red FTTX más avanzado, proporciona una conexión, buena protección y gestión rápida y gestión de la red FTTX.
El producto está diseñado, fabricado y probado de acuerdo con los estándares de la siguiente manera:
|
That-t g.652 |
Características de una óptica de modo único fibra |
|
IEC 60794-1-1 |
Cables de fibra óptica-Part 1-1: genérico Especificación general |
|
IEC 60794-1-2 |
Cables de fibra óptica-Part 1-2: genérico Procedimiento de prueba de cable óptico de especificación básica |
|
Modelo: XB-8QX |
Presupuesto |
Observación |
|

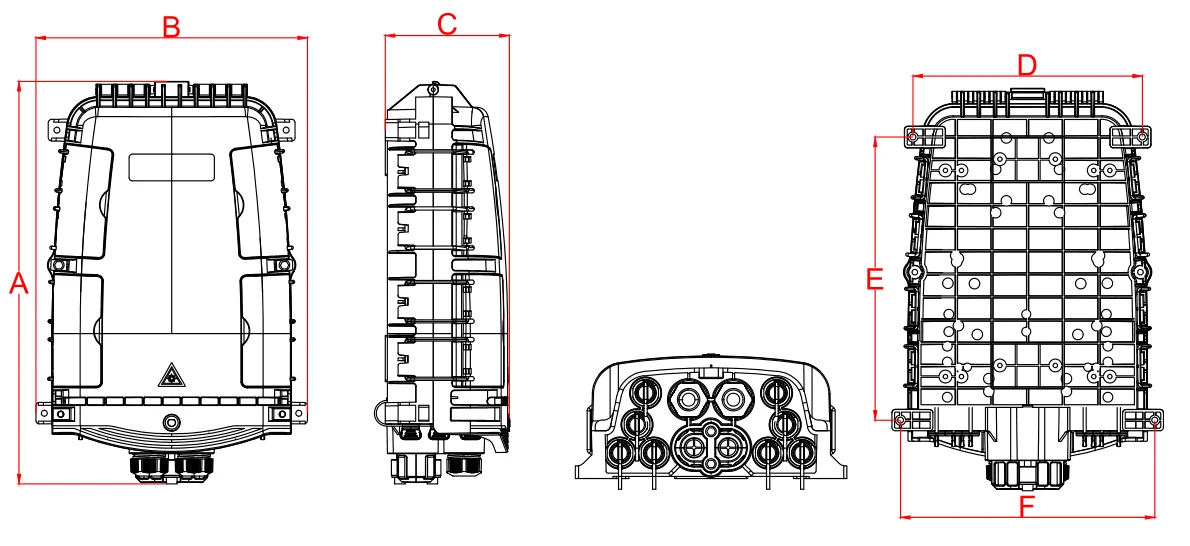

Externo dimensión (mm) |
378*255*116 (a*b*c) |
|
|
Instalación Posición del agujero (mm) |
215*266*239 (D*E*f) |
|
|
Color |
Negro |
Personalizable |
|
Tamaño y cantidad de orificio de cable óptico |
1 entrada de cable óptico ovalado, 2 rama entradas de cable óptico y 8 adaptadores preconectados |
|
|
Fusión Capacidad (Max) |
48 |
Bandeja A, 12x4 = 48, 2 capas de Manga de protección de empalme con fallecimiento de calor. |
|
96 |
Bandeja C, 12x8 = 96, 1 capa de Manga de protección de empalme con fallecimiento de calor. |
|
|
96 |
Bandeja D, bandeja E, 24x4 = 96, 2 capas de Manga de protección de empalme con fallecimiento de calor. |
|
|
128 |
Bandeja F, 16x8 = 128, 1 capa de Manga de protección de empalme con fallecimiento de calor. |
|
|
136 |
Máx = 1e+7f = 24+7*16 = 136 |
|
|
Micro Divisor de plc |
1x2 |
Tamaño del divisor: 60x7x4mm. Se puede instalar en Tipo A y Tipo E Bandeja de empalme, 1 pc por bandeja de empalme. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Tamaño del divisor: 60x12x4mm. Se puede instalar en el tipo A-1 y tipo E-1 Bandeja de empalme, 1 pc por bandeja de empalme. |
|
|
Fibra Diámetro del cable del sin cortar aprobar A través del puerto (mm) |
Φ18 |
* Nota: proporcionar el tipo y el diámetro de el cable óptico al comprar, para hacer coincidir el enchufe de sellado apropiado Para garantizar el rendimiento del sellado. |
|
Fibra Dimensión del cable del puerto del cable de rama (mm) |
Φ18 |
|
|
IP nivel de protección |
IP68 |
|
|
Inflamabilidad |
HB (convencional) |
se puede personalizar de acuerdo con requisitos |
|
Neutral Prueba de spray de sal (NSS) |
48 h |
