Este cable de caída de fibra óptica redonda preferminado es un modo único óptico G657 con un conector SC/APC reforzado en un extremo, y el otro extremo está abierto, la férula del conector es circonio. Construcción del cable: G657A1/G657A2 Cable exterior de 5 mm.
Un conector lateral: conector SC/APC reforzado por IEC 61754-4
B Conector lateral: Abierto
Cable: 5 mm, hdpe, negro/gris

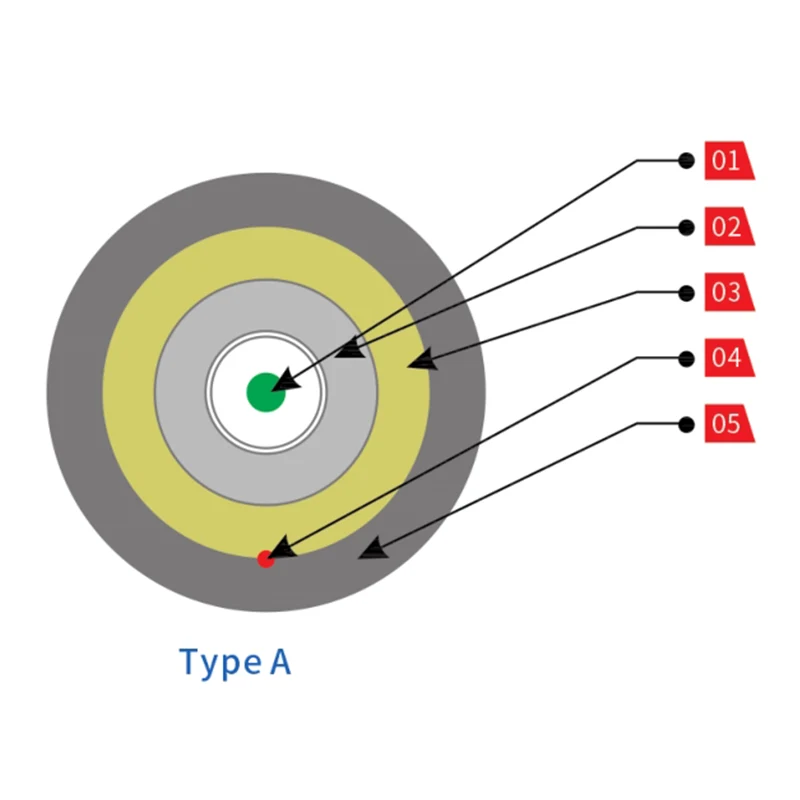

Tampón de 900 μm
Tubo PBT
Buffers de fibra de fibra de vidrio de bloqueo de agua y fibra de hilo de aramida
Cabo de desgarre
Chaqueta lszh
Escribe
Tampón de 900 μm
Vaina interior
Buffers de fibra de fibra de vidrio de bloqueo de agua y fibra de hilo de aramida
Miembro de la fuerza
Cabo de desgarre
Vaina exterior
Línea de color azul
Tipo B
Detalles del conector
Modelo: Tipo E
Color: negro
Material: PC+ABS
Conector: SC/APC
Cable aplicable: cable de caída de 5 mm
Diseño modular, fácil de expandir
Puede funcionar e instalarse afuera
Grado de protección: IP68
RL: ≥55dB
|
Parámetro |
Valor |
|
Tipo de conector |
Tipo E |
|
Pérdida de inserción del conector (DB) |
IL: ≤0.3db Max. 0.3db + 0.4db/km * l (km) @ 1310nm Max. 0.3db + 0.35db/km * l (km) @ 1550nm Según IEC 61300-3-4 Método B |
|
Pérdida de retorno del conector (DB) |
RL: ≥55dB Mínimo 60dB @ 1310 y 1550 nm Según IEC 61300-3-6 |
|
Longitud del cable (M) |
50, 100, 150, 200, 250, etc. |
|
Grado de protección |
IP 68 |
Pérdida de inserción: Máx. 0.3db + 0.35db/km * l (km) @ 1310nm
Max. 0.3db + 0.21db/km * l (km) @ 1550nm
Según IEC 61300-3-4 Método B
Pérdida de retorno: Min. 60 dB @ 1310 y 1550 nm
Según IEC 61300-3-6
|
Artículo |
Método de prueba |
Requisito |
|
Resistencia a la tracción |
IEC 60794-1-E1 (1000N/1H) |
Alargamiento de la fibra ≤0.40% Alargamiento residual ≤ 0.05% Cambio de atenuación Si 0.1 dB @1550nm |
|
Aplastamiento |
IEC 60794-1-E3 (1000 N/100 mm en 15 minutos) |
Cambio de atenuación ≤ 0.1 dB @1550nm |
|
Impacto |
IEC 60794-1-2-E4 (5n.m impacto y d = 300 mm) |
Cambio de atenuación ≤ 0.1 dB @1550nm |
|
Torsión |
IEC 60794-1-2-E7 (25n carga y 10 ciclos) |
Cambio de atenuación ≤ 0.1 dB @1550nm |
|
Curvatura |
IEC 60794-1-2-E6 (D = 100 mm y 55n de carga, 25 ciclos) |
Cambio de atenuación ≤ 0.1 dB @1550nm |
|
Rango de temperatura |
IEC 60794-1-2-F1 (-15 ° C ~ + 65 ° C) |
Cambio de atenuación ≤ 0.2 dB @1550nm |
|
Penetración de agua |
IEC 60794-1-2-F5A (3 m de longitud, 1 m de altura, 24 horas) |
Fuga de agua final |
|
Encogimiento de la vaina |
EIA-RS-455-86 (85 ° C, 4 horas) EIA-RS-455-86 (85 ° C, 4 horas) |
≤ 5.0% |
|
ROHS (2011/65/ME) |
Cumplido |
|
