Caja de distribución de cable de fibra óptica preconectorizada GFS-8BY & -1

1. General

1.1 Descripción

El cuadro de distribución óptica preconectorizada como el equipo de nodo de distribución de red FTTX más avanzado, proporciona una conexión, buena protección y gestión más avanzada para la red FTTX.

1.2 Los estándares cumplen

La producción ofrecida está diseñada, fabricada y probada de acuerdo con los estándares de la siguiente manera:

1.3 Entorno de aplicaciones

2. Características

1. La cubierta inferior y la cubierta superior están soldadas por soldadura de placa caliente, que no es desmontable.

2. Material: pp.

3. Probas de humedad, impermeables, a prueba de polvo, antienvejecimiento.

4. Nivel de protección hasta IP68.

5. El interior está equipado con divisor 1x2 FBT+ 1x8 Split PLC o 1x8 Split PLC.

6. Método de instalación: montado en postes, montado en el aire, montado en la pared.

7. Se puede equipar con una bandeja de almacenamiento de cable de caída para cumplir con el almacenamiento de un cable redondo de 30 mm de 30 metros.

3. Especificaciones

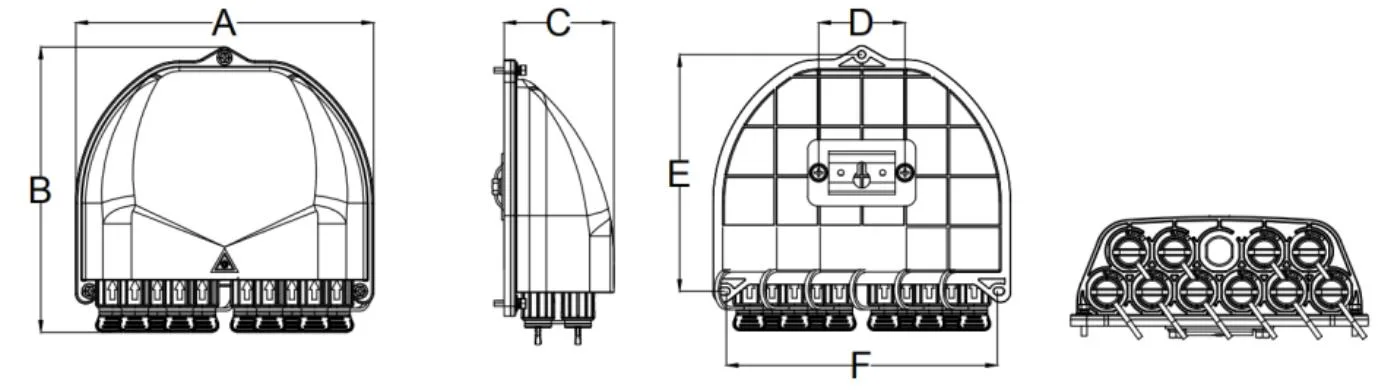

3.1 Especificaciones mecánicas

4. Configuración

Parámetros ópticos principales

Los parámetros ópticos que se muestran en la tabla anterior son valores predeterminados, y se pueden personalizar de acuerdo con los requisitos.

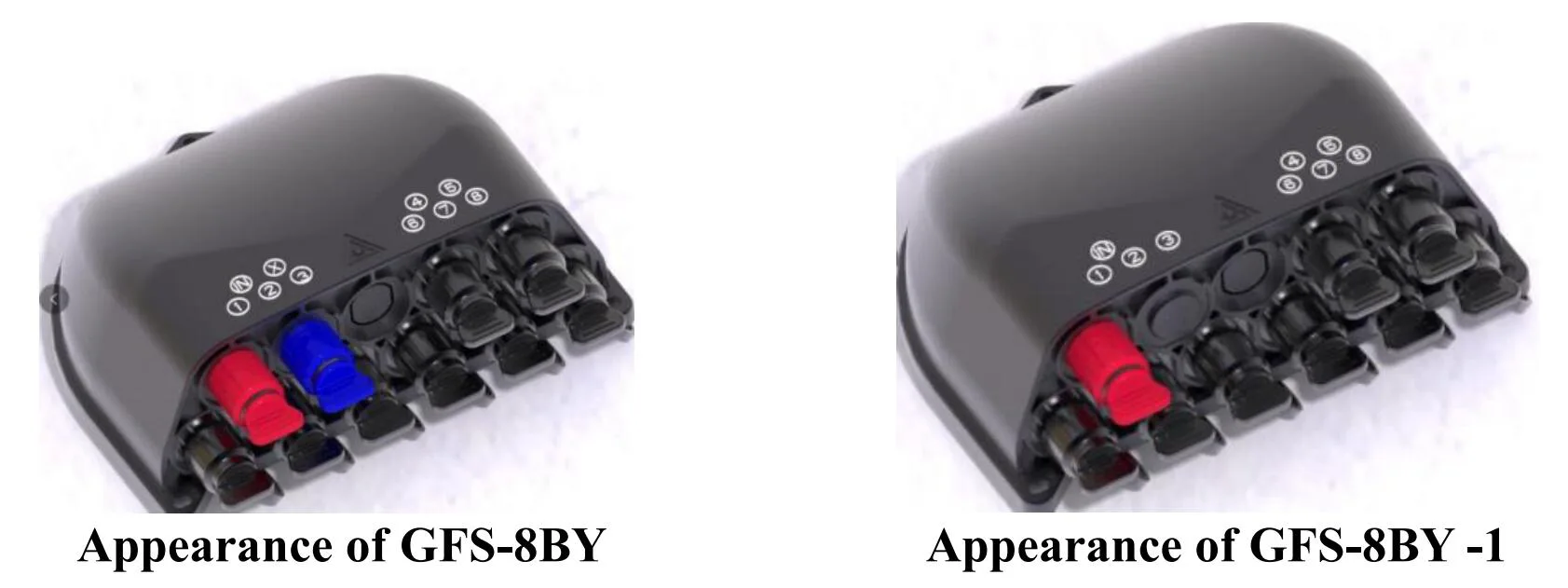

5. Imagen del producto

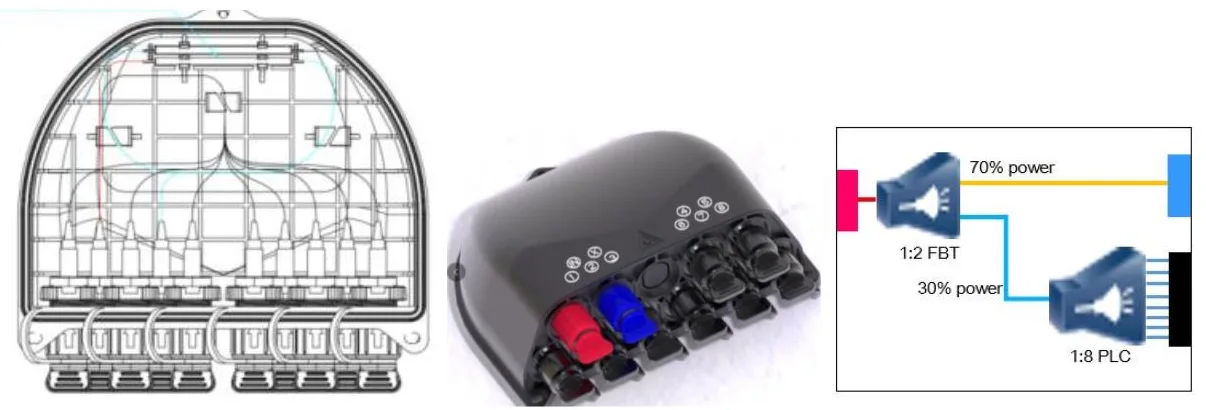

5.1 Formas del cable del producto:

Plc en la parte superior, fbt en la parte inferior

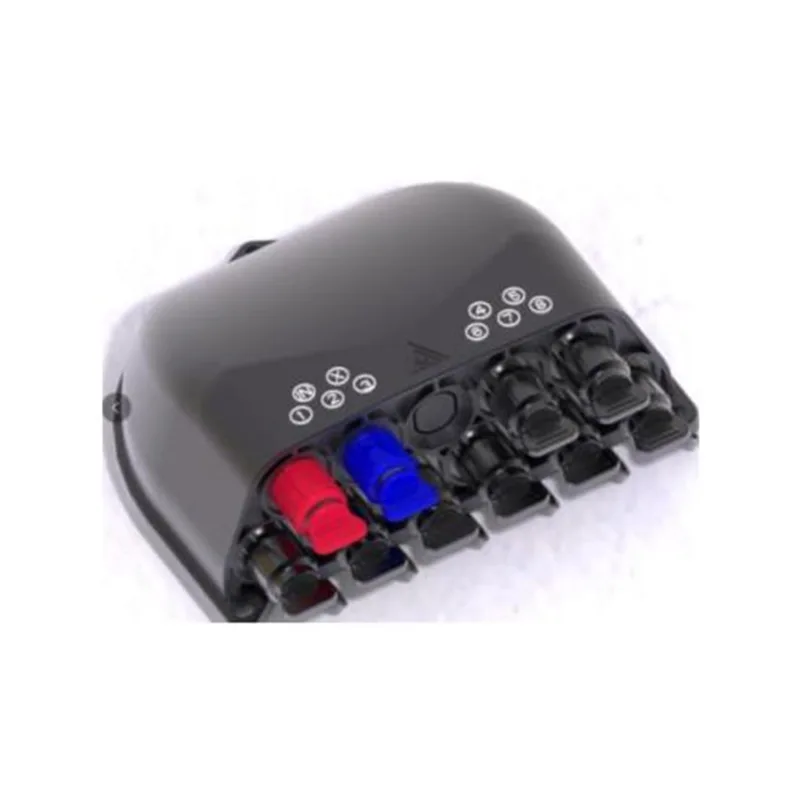

GFS-8BY (1 * 2 FBT + 1 * 8 Formas de cable de divisor PLC)

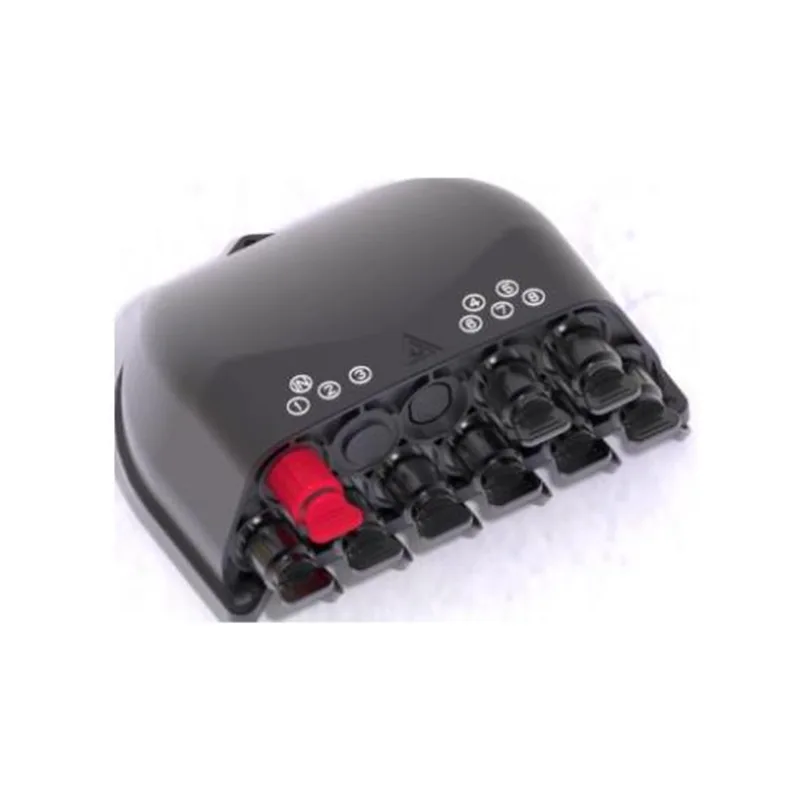

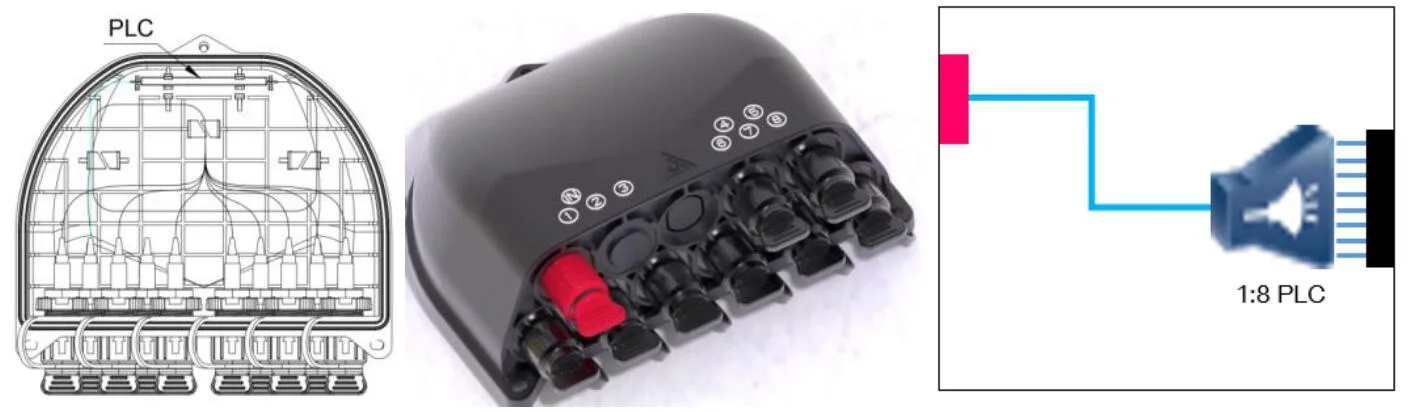

GFS-8BY-1 (1 * 8 Formas de cable de divisor PLC)

5.2 Configuración

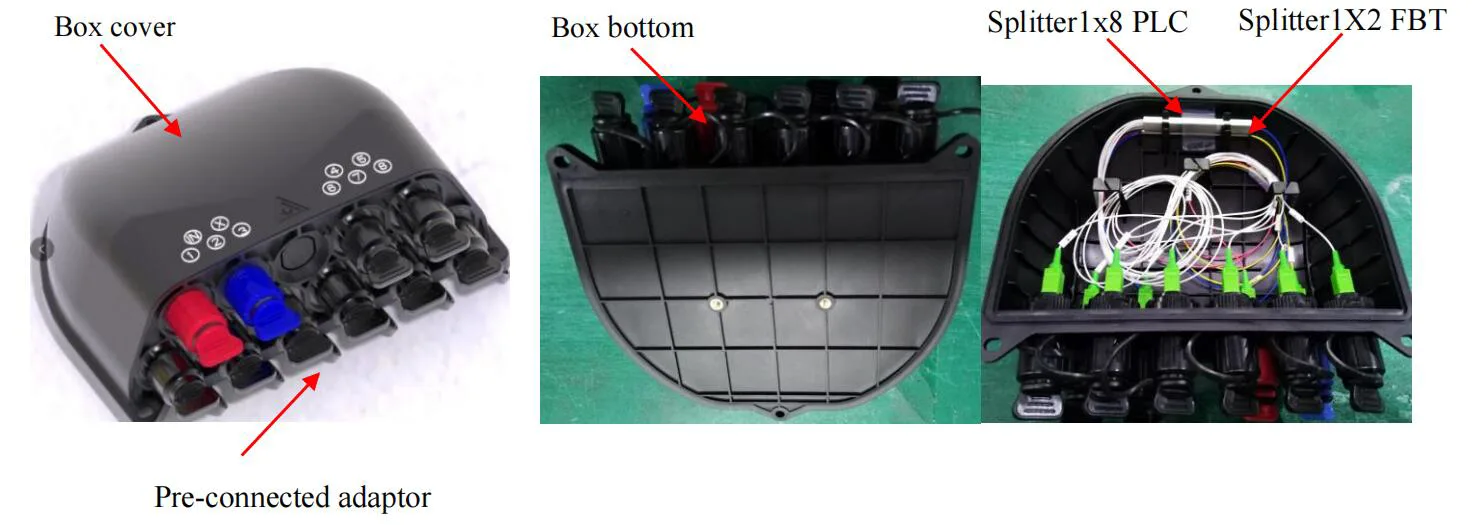

5.2.1 Partes principales

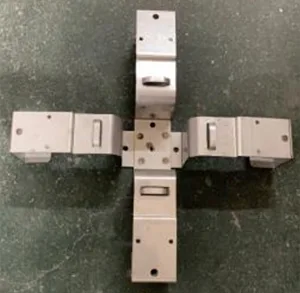

5.2.2 Accesorios

No.	Nombre de parte	Imagen de referencia	Unidad	Cantidad	Observación
1	Usuarios	/	pcs	1	EN
2	Informe de prueba de divisor	/	pcs	1	EN
3	Kit montado en la pared		colocar	1	Opcional como el cliente pedido
4	Kit montado en poste		colocar	1	Opcional como el cliente pedido
5	Kit de montaje aéreo		colocar	1	Opcional como el cliente pedido
6	Cable de caída bandeja de almacenamiento		colocar	1	Opcional como el cliente pedido
7	Cable de caída bandeja de almacenamiento		colocar	1	Opcional como el cliente pedido

6. Características ambientales

Este producto cumple con la Directiva de Protección Ambiental de ROHS, y el contenido de plomo, cadmio, mercurio, cromo hexavalente, bifenilo polibrominado (PBB) (PBB) y difenil éter polibrominado (PBDE) no exceden el límite.

7. Instalación

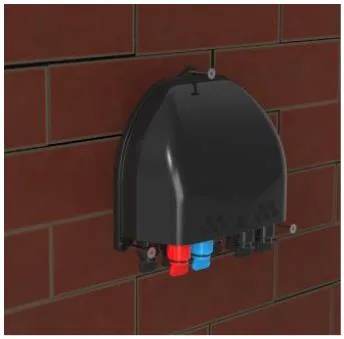

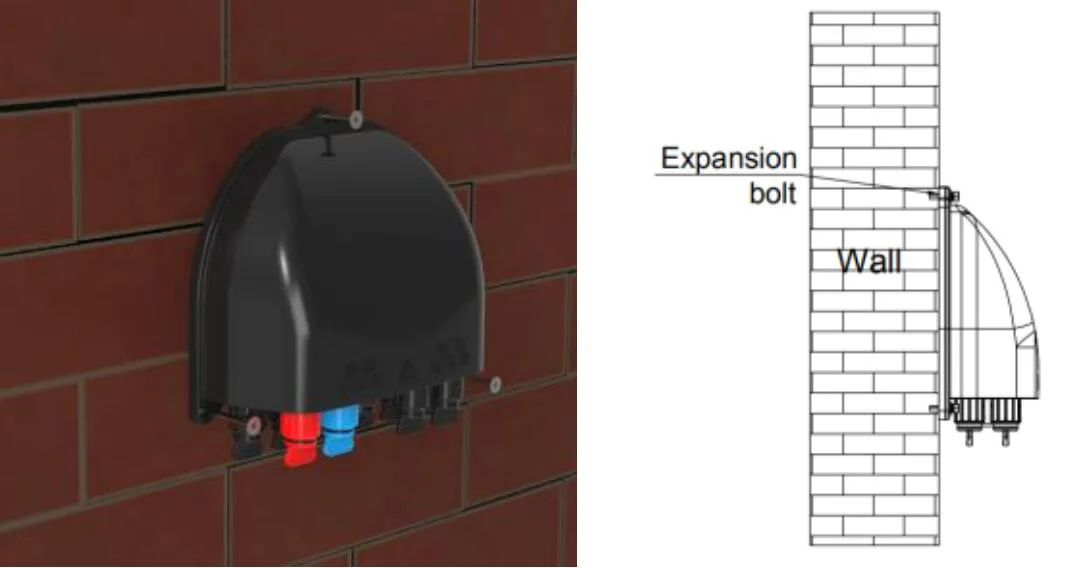

7.1. Instalación montada en la pared

Taladre 3 agujeros en la pared de acuerdo con la dimensión, coloque el tapón de expansión φ7.5*40, coloque la caja para que coincida con los agujeros y use tornillos para sujetar.

Instalación montada en la pared

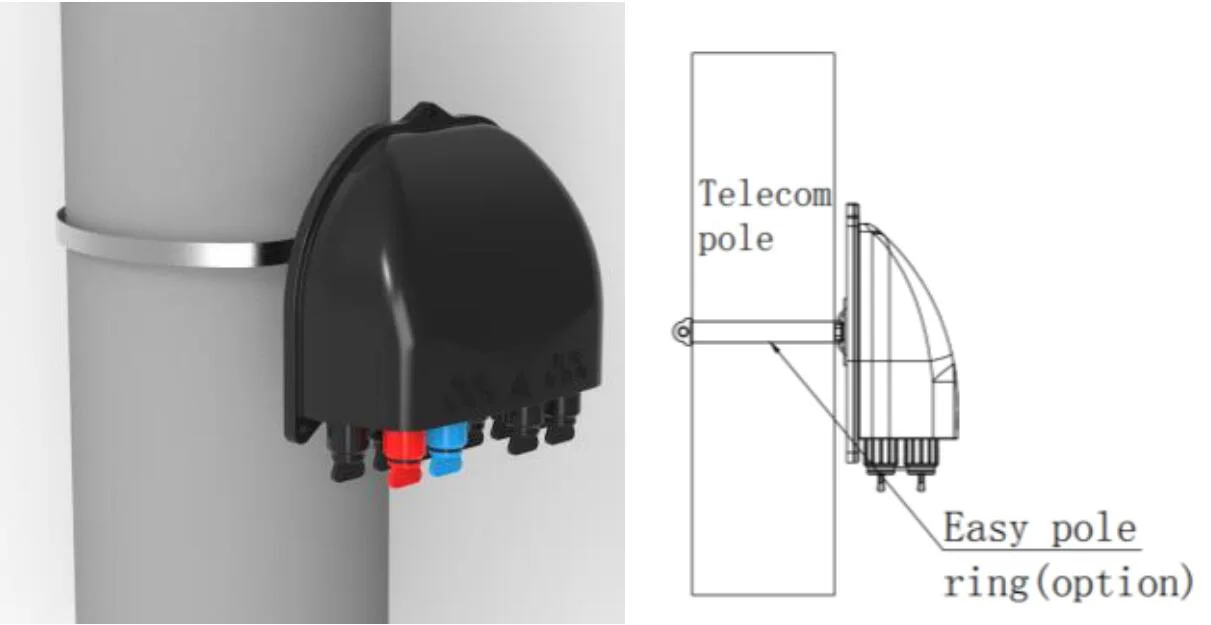

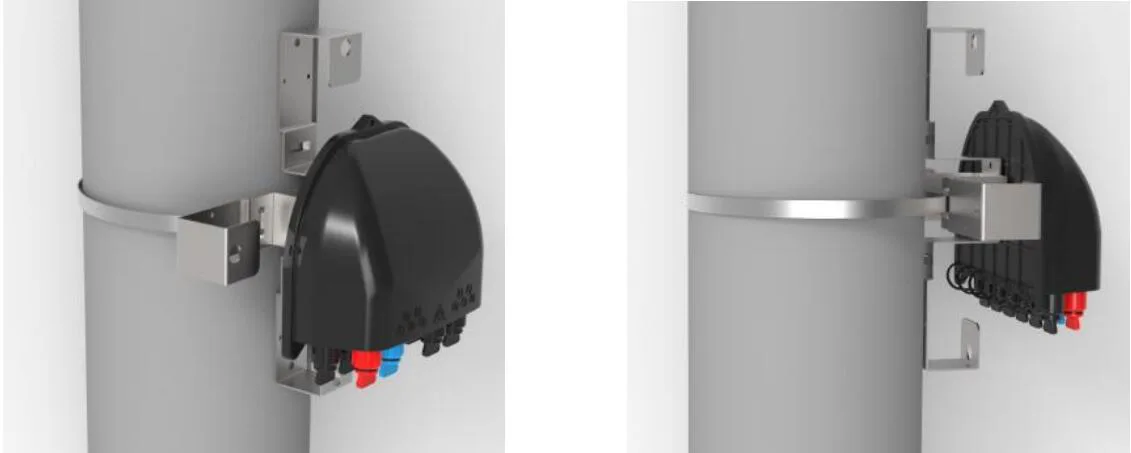

7.2. Instalación montada en polos

Pase el anillo de aro a través de la ranura de la placa posterior y fijo en el poste de telecomunicaciones

Instalación montada en poste

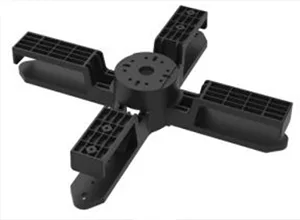

7.3. Instalación montada en la pared (con bandeja de almacenamiento de cable de caída)

Taladre 4 orificios en la pared de acuerdo con la dimensión del orificio de montaje de la bandeja de almacenamiento de cable de caída, coloque el tapón de expansión φ 8 * 40, coloque la caja para que coincida con los agujeros y sujeten con los tornillos.

Instalación montada en la pared (con bandeja de almacenamiento de cable de caída

7.4. Instalación montada en polos (con bandeja de almacenamiento de cable de caída)

Pase la correa de acero inoxidable a través de la ranura de la bandeja de almacenamiento de cable de caída y fijo en el poste con hebilla.

Instalación montada en polos (con bandeja de almacenamiento de cable de caída)

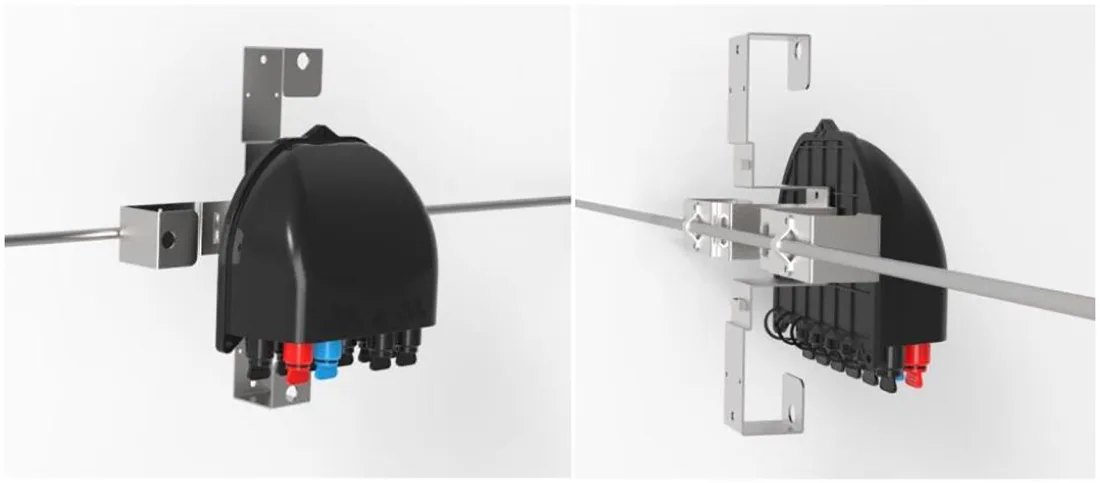

7.5. Instalación montado en el aire (con bandeja de almacenamiento de cable de caída)

Use la pequeña placa de metal para fijar la caja de distribución al mensajero.

Instalación montado en el aire (con bandeja de almacenamiento de cable de caída)

8. Operación del conector

8.1 Adaptador preconectado - A （E）

⚫ Gire la parte de flecha del conector de fibra en sentido antihorario y elimine la tapa del polvo.

⚫ La parte de flecha del conector de fibra está arriba, inserte el conector de fibra en el enchufe y luego gire la flecha Parte en el sentido de las agujas del reloj.

8.2 Adaptador preconectado - B （XL）

⚫ Inserte el enchufe del conector de fibra óptica SC a través de las partes sueltas a su vez, y luego enchúblelo al adaptador;

⚫ Instale la vaina del adaptador preconectada XL en el adaptador con la tecla de plástico;

⚫ Inserte el enchufe del resorte de chasquido en la vaina;

⚫ La abrazadera del cable se instalará y la línea debe estar cerca del enchufe;

⚫ Atornille la tapa del asiento de la abrazadera del cable de cuero en la vaina en el sentido de las agujas del reloj

8.3 Adaptador preconectado - C

⚫ Empuje el anillo deslizante en el enchufe preformado de fibra óptica en la dirección de la flecha para quitar la tapa del polvo; Presione el botón para sacar la tapa del polvo del adaptador en la dirección de la flecha.

⚫ Alinee el cuerpo del enchufe preformado con la hebilla del adaptador hasta que esté sujeto. Conecte las dos cubiertas de polvo de la misma manera.

⚫ El enchufe prefabricado instalado empuja el anillo deslizante para liberar la hebilla, y luego tira del cuerpo principal hacia atrás para separarlo.

8.4 Adaptador preconectado - D

⚫ Gire el enchufe precontado Anti en sentido horario y abra el enchufe y el polvo precontado en la dirección de la flecha.

⚫ Conecte el enchufe D pre conectado y el adaptador pre conectado D en la dirección de la flecha, y gire el tapón en el sentido de las agujas del reloj para solucionarlo.

8.5 Adaptador preconectado - E (a)

⚫ Gire el enchufe precontado antihorario y abra el enchufe y la cubierta del polvo con conexión preingedia en la dirección de la flecha

⚫ Conecte el enchufe E prenectado y el adaptador E preconizado en la dirección de la flecha, y gire el tapón en el sentido de las agujas del reloj para solucionarlo.

8.6 Adaptador preconectado -F

⚫ Inserte el enchufe del conector de fibra óptica SC a través de las partes sueltas a su vez, y luego enchúblelo al adaptador;

⚫ Instale la vaina del adaptador preconectada XL en el adaptador con la tecla de plástico;

⚫ Inserte el enchufe del resorte de chasquido en la vaina;

⚫ La abrazadera del cable se instalará y la línea debe estar cerca del enchufe;

⚫ Atornille la tapa del asiento de la abrazadera del cable de cuero en la vaina en el sentido de las agujas del reloj.

9. Paquete
