Caja de distribución de cable de fibra óptica preconectorizada GFS-16QX

1. General

1.1 Descripción

El cuadro de distribución óptica preconectorizada como el equipo de nodo de distribución de red FTTX más avanzado, proporciona una conexión, buena protección y gestión más avanzada para la red FTTX.

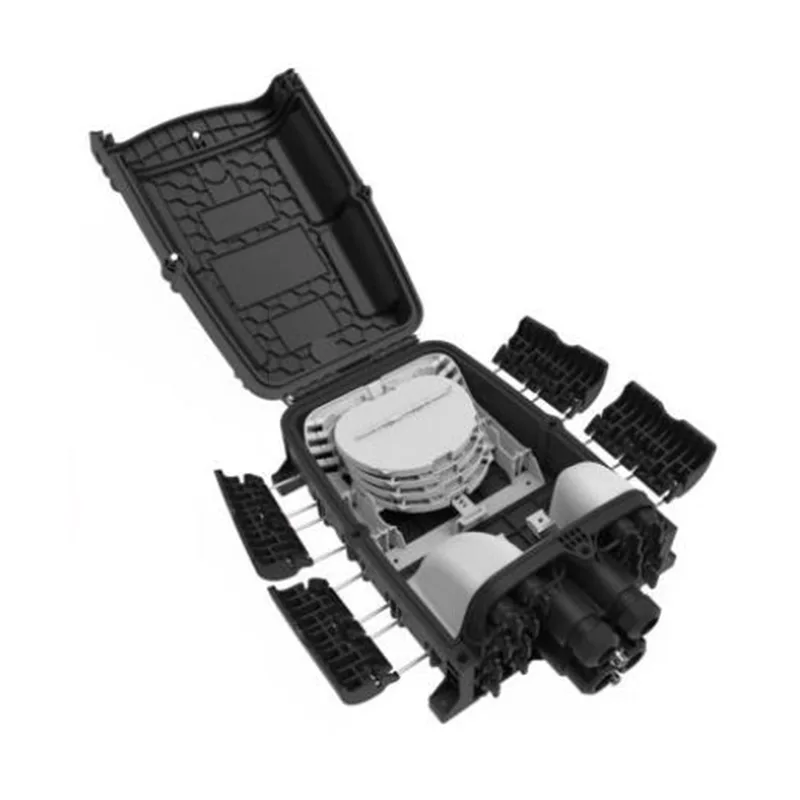

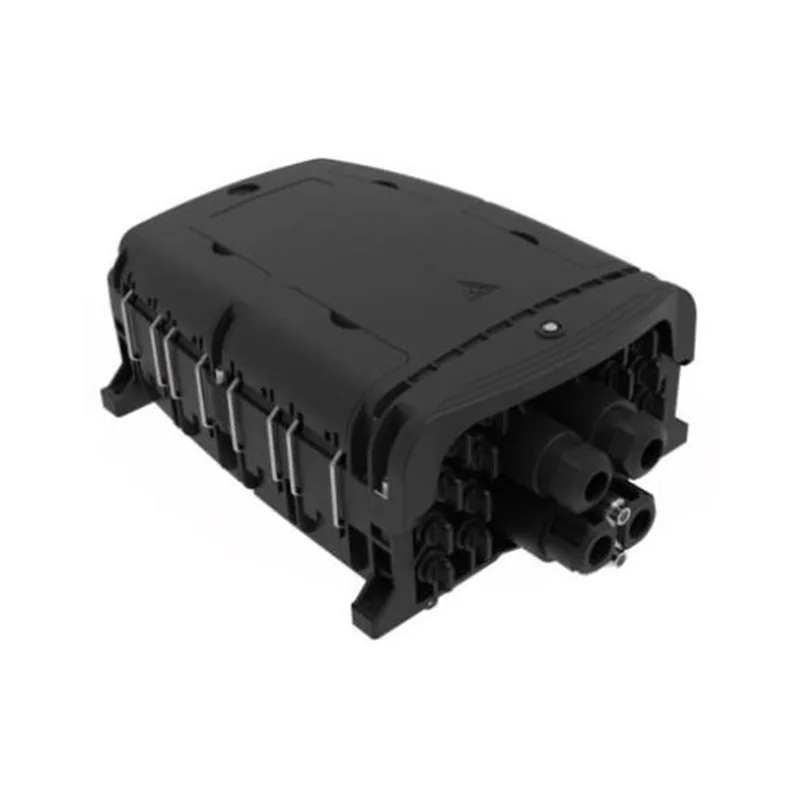

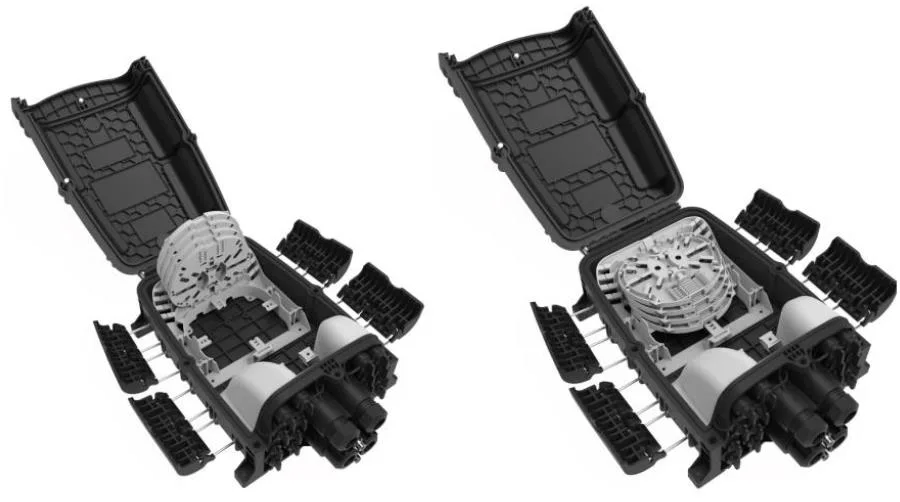

Apariencia de GFS-16QX

1.2 Los estándares cumplen

La producción ofrecida está diseñada, fabricada y probada de acuerdo con los estándares de la siguiente manera:

1.3 Entorno de aplicaciones

2. Características

1. Diseño de estructura avanzada, operación fácil y enrutamiento razonable.

2. Material: pp+gf.

3. Probas de humedad, impermeables, a prueba de polvo, antienvejecimiento.

4. Nivel de protección hasta IP68.

5. 1 Entrada de cable óptico ovalado, 2 entradas de cable óptico de rama y 16 adaptadores preconectados.

6. 2 bandejas de empalme de tipo opcionales.

7. Método de instalación: montado en postes, montado en el aire, montado en la pared.

3. Especificaciones

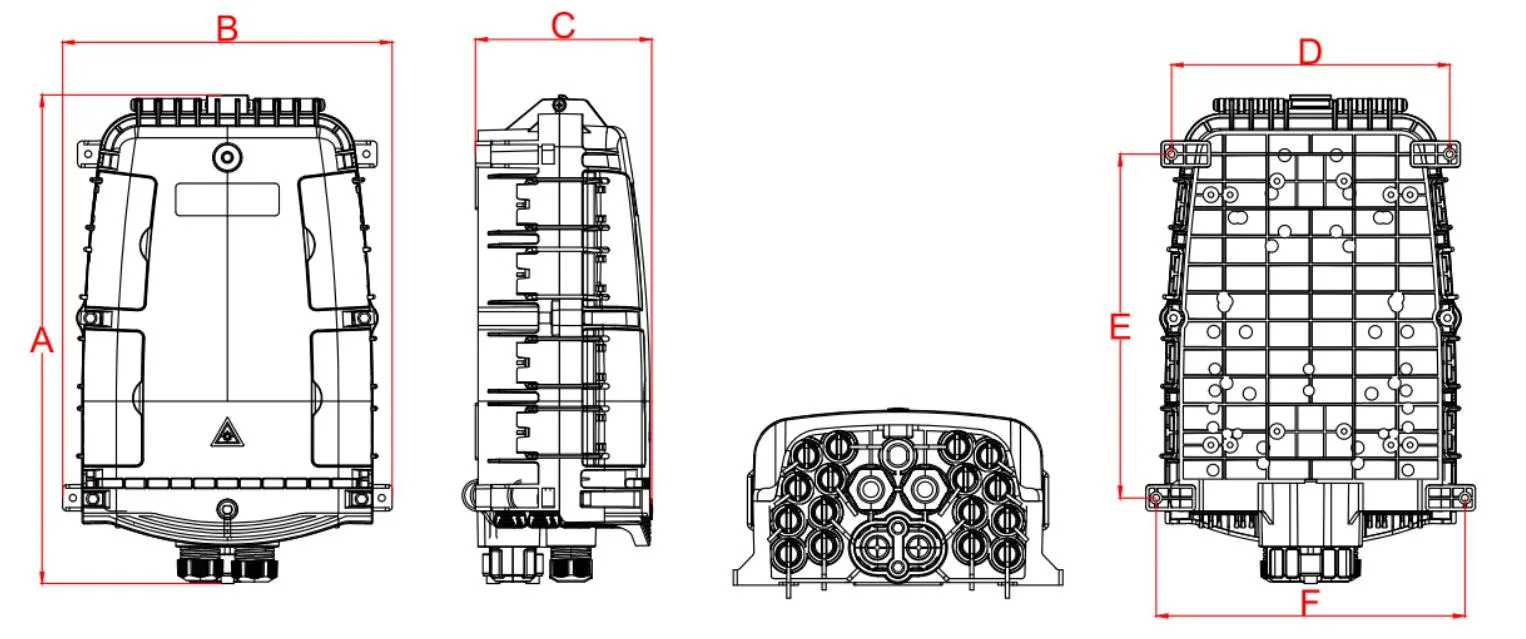

3.1 Especificaciones mecánicas

4. Configuración

4.1 Parámetros ópticos principales

Los parámetros ópticos que se muestran en la tabla anterior son valores predeterminados, y se pueden personalizar de acuerdo con los requisitos.

5. Imagen del producto

5.1 Formas del cable del producto:

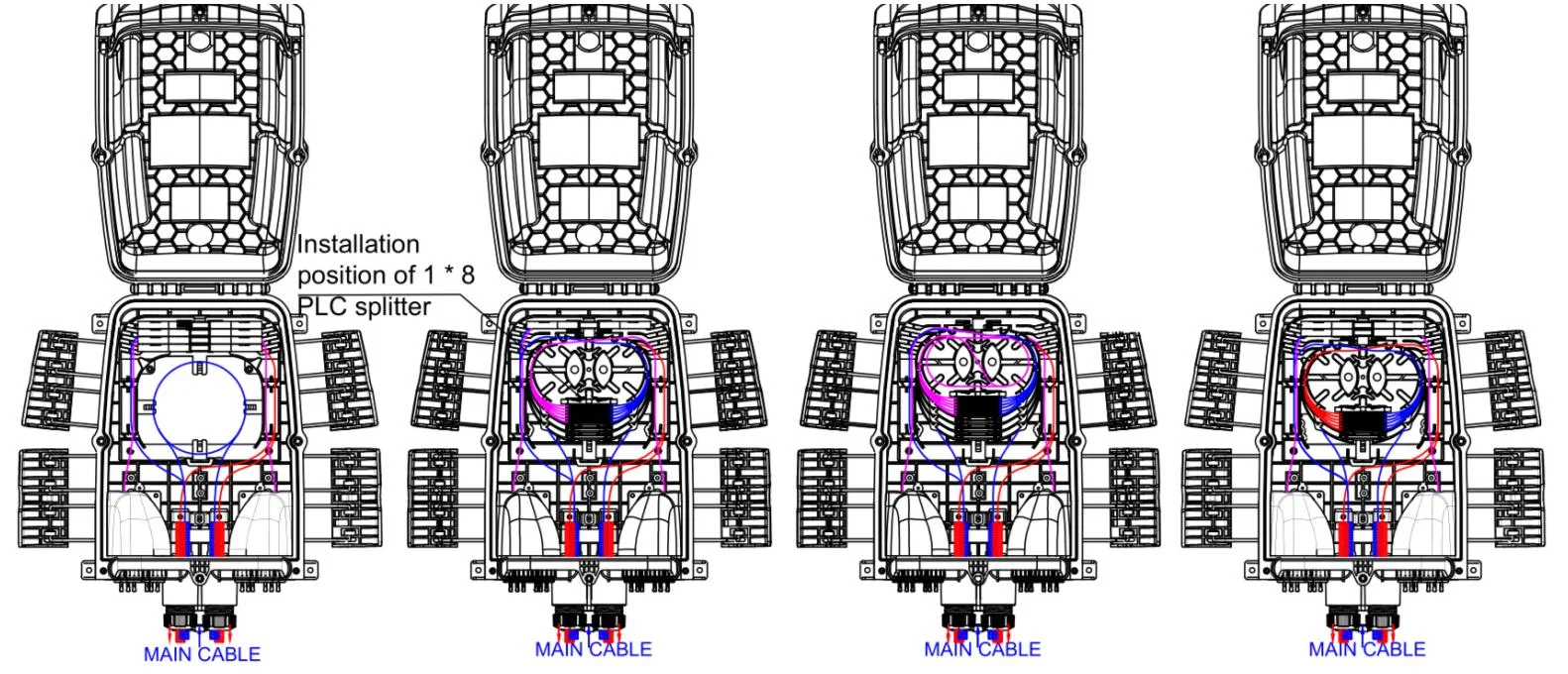

Diagrama de enrutamiento GFS-16QQX

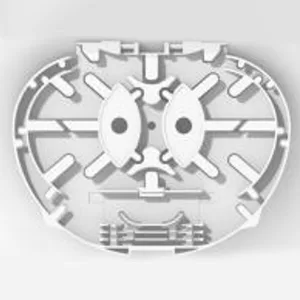

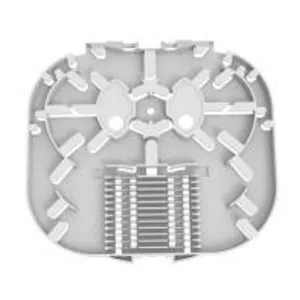

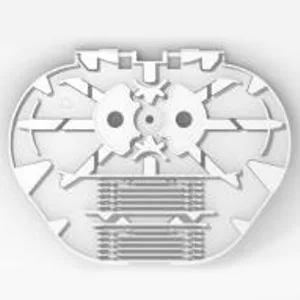

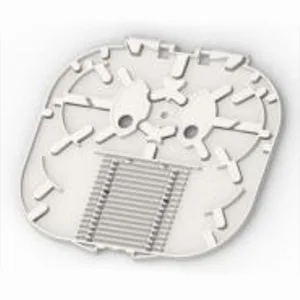

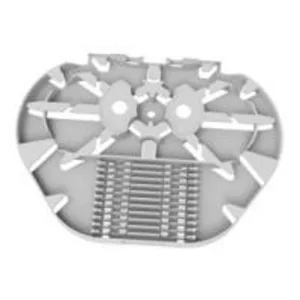

5.2 Bandeja de empalme

Artículo	Bandeja de empalme a	Bandeja de empalme B	Bandeja divisor A-1	Bandeja de empalme C
Dimensiones (H*W*D, MM)	134*104*8	134*104*4	134*104*8	136*104*4
Peso neto (kg)	0.021	0.015	0.021	0.018
Imagen
Color	RAL7035	RAL7035	RAL7035	RAL7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Capacidad de empalme de una bandeja (núcleos)	12 (2 capas de manga protectora con reducción de calor)	8 (1 capa de manga protectora con reducción de calor)	6  (2 capas de manga protectora con reducción de calor)	12 (1 capa de manga protectora con reducción de calor)
Capacidad divisor de una bandeja (PC)	1  (PLC 1x2, 1x4, 1x8, fibra de 0.9 mm, 60x7x4mm)	/	1  (PLC 1x16, fibra de 0.9 mm, 60x12x4mm)	/
Máximo (PC)	4	8	4	8
Predeterminado (PCS)	2	/	/	2
Nota: 1. Las bandejas anteriores se pueden mezclar según los requisitos. 2. Reglas de configuración: 1a = 2b = 2c = 1d = 1e = 2f 3. Los tipos de discos de fibra están aumentando continuamente

Artículo	Bandeja de empalme D	Bandeja de empalme E	Bandeja de empalme E-1	Bandeja de empalme F
Dimensiones (H* W*D, mm)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Peso neto (kg)	0.024	0.033	0.033	0.021
Imagen
Color	RAL7035	RAL7035	RAL7035	RAL7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Capacidad de empalme de una bandeja (núcleos)	24 (2 capas de manga de protección contra el calor)	24 (2 capas de manga de protección contra el calor)	18 (2 capas de manga de protección contra el calor)	16 (1 capa de manga protectora con reducción de calor)
Capacidad divisor de una bandeja (PC)	/	1 (PLC 1x2, 1x4, 1x8, fibra de 0.9 mm, 60x7x4mm)	1 (PLC 1x16, fibra de 0.9 mm, 60x12x4mm)	/
Máximo (PC)	4	4	4	8
Predeterminado (PCS)	/	/	/	/
Nota: 1. Las bandejas anteriores se pueden mezclar según los requisitos. 4. Reglas de configuración: 1a = 2b = 2c = 1d = 1e = 2f 3. Los tipos de discos de fibra están aumentando continuamente

5.3 Accesorios

No.	Nombre de parte	Imagen de referencia	Unidad	Cantidad	Observación
1	Usuarios	/	pcs	1	EN
2	Informe de prueba de divisor	/	pcs	1	EN

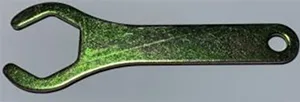

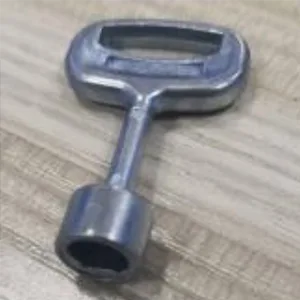

3	Llave		pcs	1	Tipo "D"
4	Manga de protección con fallecimiento de calor		pcs	16	L = 45 mm, Opcional como solicitud del cliente

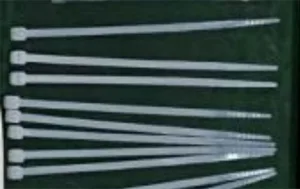

5	Corbata de cable de nylon		pcs	10	3x100 mm

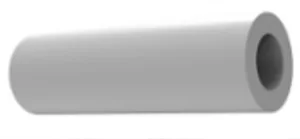

6	Tubo de protección de fibra desnuda		pcs	1	Od5mm x 50 cm

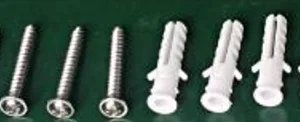

7	Kit montado en la pared		colocar	1	Opcional como solicitud del cliente. Enchufe de plástico expandido φ7.5x40 mm, Tornillos de autocomprobación de Phillips M5x40 mm.

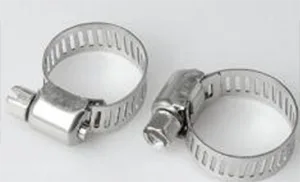

8	Aro		pcs	2	ᴓ13-19 mm
9	Enchufe de sellado de entrada de cable óptico		pcs	2
10	Llave de tuerca de sellado de cable de brach		pcs	1
11	M6 Key Allen		pcs	1	M6

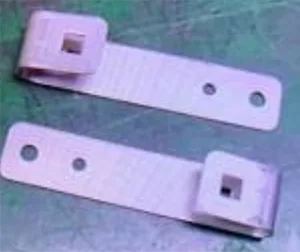

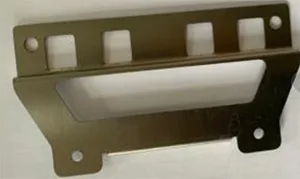

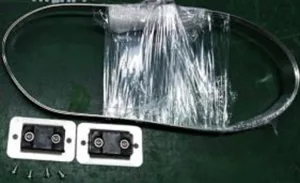

12	Kit-A montado en poste		colocar	1	Opcional como solicitud del cliente
13	Kit montado en poste-B		colocar	1	Opcional como solicitud del cliente

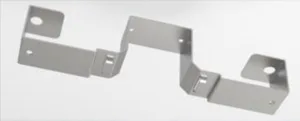

14	Kit de montaje aéreo		colocar	1	Opcional como solicitud del cliente
15	Bandeja de almacenamiento de cable de caída		pcs	2	Opcional como solicitud del cliente

6. Características ambientales

Este producto cumple con la Directiva de Protección Ambiental de ROHS, y el contenido de plomo, cadmio, mercurio, cromo hexavalente, bifenilo polibrominado (PBB) y difenil éter polibrominado (PBDE) no excede el límite.

7. Instalación

7.1. Instalación montada en la pared

Taladre 4 agujeros en la pared de acuerdo con la dimensión en la Tabla 3.1, coloque el enchufe de expansiónφ7.5*40, coloque la caja para que coincida con los agujeros y use tornillos para sujetar.

Instalación montada en la pared

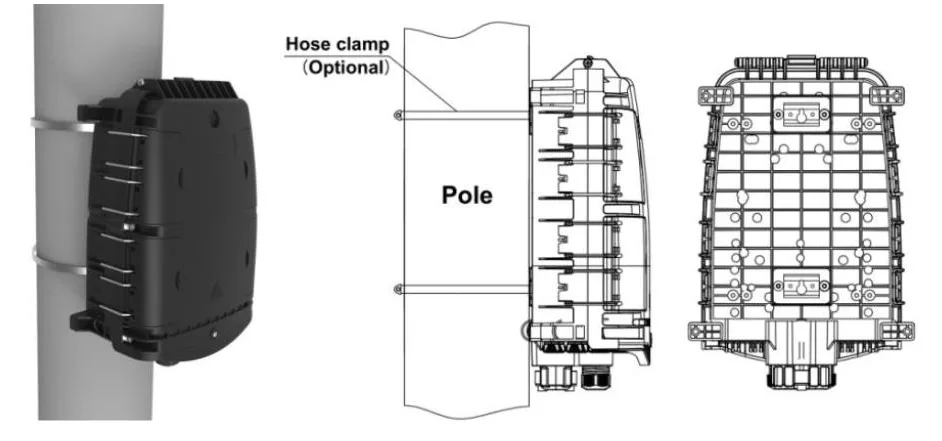

7.2. Instalación montada en polos

Pase el anillo de aro a través de la ranura de la placa posterior y fijo en el poste de telecomunicaciones

Instalación montada en poste

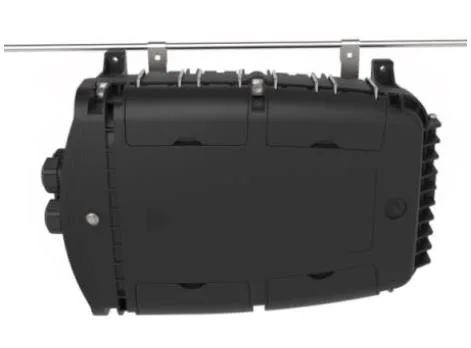

7.3 La estructura superior

Ate los dos instalados en el chasis de la sobrecarga colgada en el cable y luego atornillada, evita que la caja se caiga.

La estructura superior

8. Operación del conector

8.1 Adaptador preconectado - A （E）

⚫ Gire la parte de flecha del conector de fibra en sentido antihorario y elimine la tapa del polvo.

⚫ La parte de flecha del conector de fibra está arriba, inserte el conector de fibra en el enchufe y luego gire la flecha Parte en el sentido de las agujas del reloj.

8.2 Adaptador preconectado - B （XL）

⚫ Inserte el enchufe del conector de fibra óptica SC a través de las partes sueltas a su vez, y luego enchúblelo al adaptador;

⚫ Instale la vaina del adaptador preconectada XL en el adaptador con la tecla de plástico;

⚫ Inserte el enchufe del resorte de chasquido en la vaina;

⚫ La abrazadera del cable se instalará y la línea debe estar cerca del enchufe;

⚫ Atornille la tapa del asiento de la abrazadera del cable de cuero en la vaina en el sentido de las agujas del reloj

8.3 Adaptador preconectado - C

⚫ Empuje el anillo deslizante en el enchufe preformado de fibra óptica en la dirección de la flecha para quitar la tapa del polvo; Presione el botón para sacar la tapa del polvo del adaptador en la dirección de la flecha.

⚫ Alinee el cuerpo del enchufe preformado con la hebilla del adaptador hasta que esté sujeto. Conecte las dos cubiertas de polvo de la misma manera.

⚫ El enchufe prefabricado instalado empuja el anillo deslizante para liberar la hebilla, y luego tira del cuerpo principal hacia atrás para separarlo.

8.4 Adaptador preconectado - D

⚫ Gire el enchufe precontado Anti en sentido horario y abra el enchufe y el polvo precontado en la dirección de la flecha.

⚫ Conecte el enchufe D pre conectado y el adaptador pre conectado D en la dirección de la flecha, y gire el tapón en el sentido de las agujas del reloj para solucionarlo.

8.5 Adaptador preconectado - E (a)

⚫ Gire el enchufe precontado antihorario y abra el enchufe y la cubierta del polvo con conexión preingedia en la dirección de la flecha

⚫ Conecte el enchufe E prenectado y el adaptador E preconizado en la dirección de la flecha, y gire el tapón en el sentido de las agujas del reloj para solucionarlo.

8.6 Adaptador preconectado - SC

⚫ Inserte el enchufe del conector de fibra óptica SC a través de las partes sueltas a su vez, y luego enchúblelo al adaptador;

⚫ Instale la vaina del adaptador preconectada XL en el adaptador con la tecla de plástico;

⚫ Inserte el enchufe del resorte de chasquido en la vaina;

⚫ La abrazadera del cable se instalará y la línea debe estar cerca del enchufe;

⚫ Atornille la tapa del asiento de la abrazadera del cable de cuero en la vaina en el sentido de las agujas del reloj.

8.7 Adaptador preconectado - G

9. Paquete

1pc en una bolsa de burbujas, 400*480 mm;

1pc en un cartón pequeño, 385*260*150 mm, el peso bruto es de 3.5 kg;

8pcs En un gran cartón corrugado, 540*405*640 mm, el peso bruto es de 29 kg.
