Caja de distribución de cable de fibra óptica preconectorizada GFS-004-002C

1. General

1.1 Descripción

El cuadro de distribución óptica preconectorizada como el equipo de nodo de distribución de red FTTX más avanzado, proporciona una conexión, buena protección y gestión más avanzada para la red FTTX.

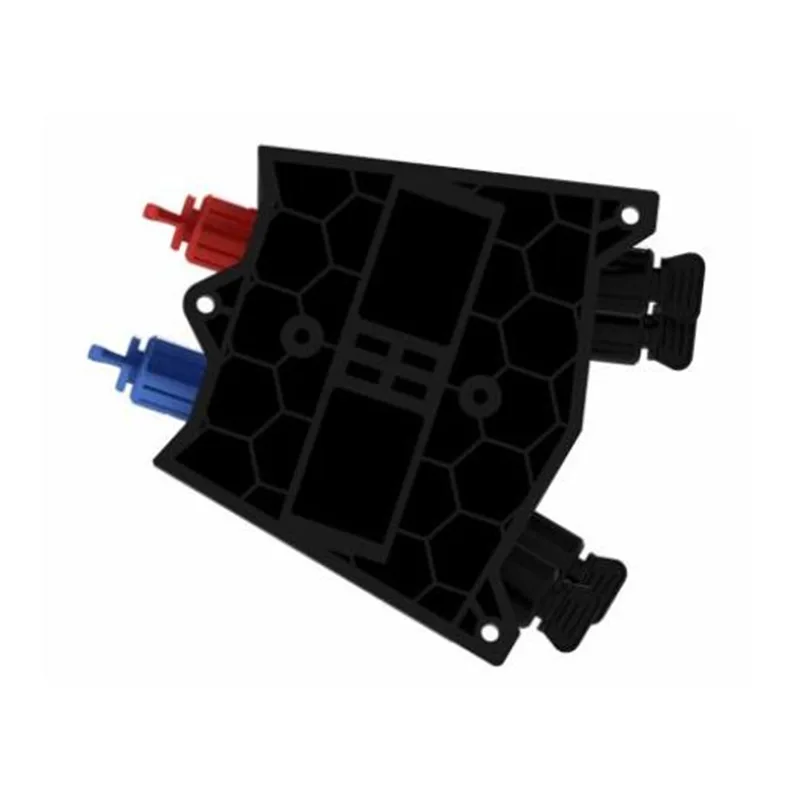

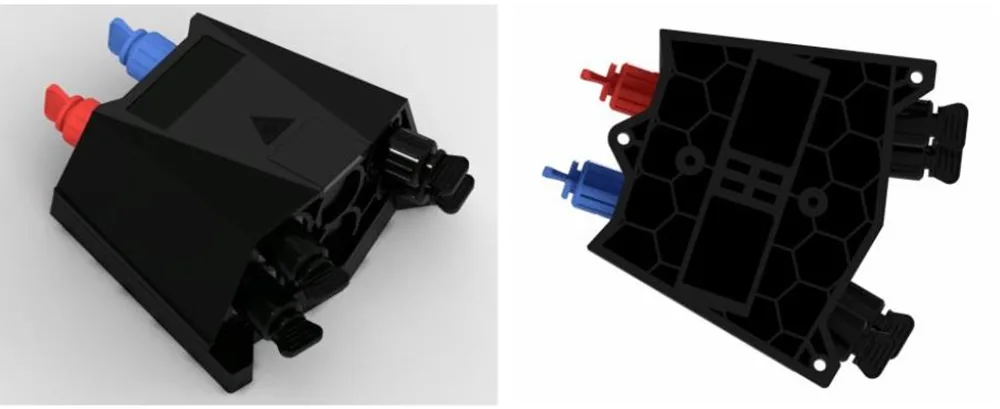

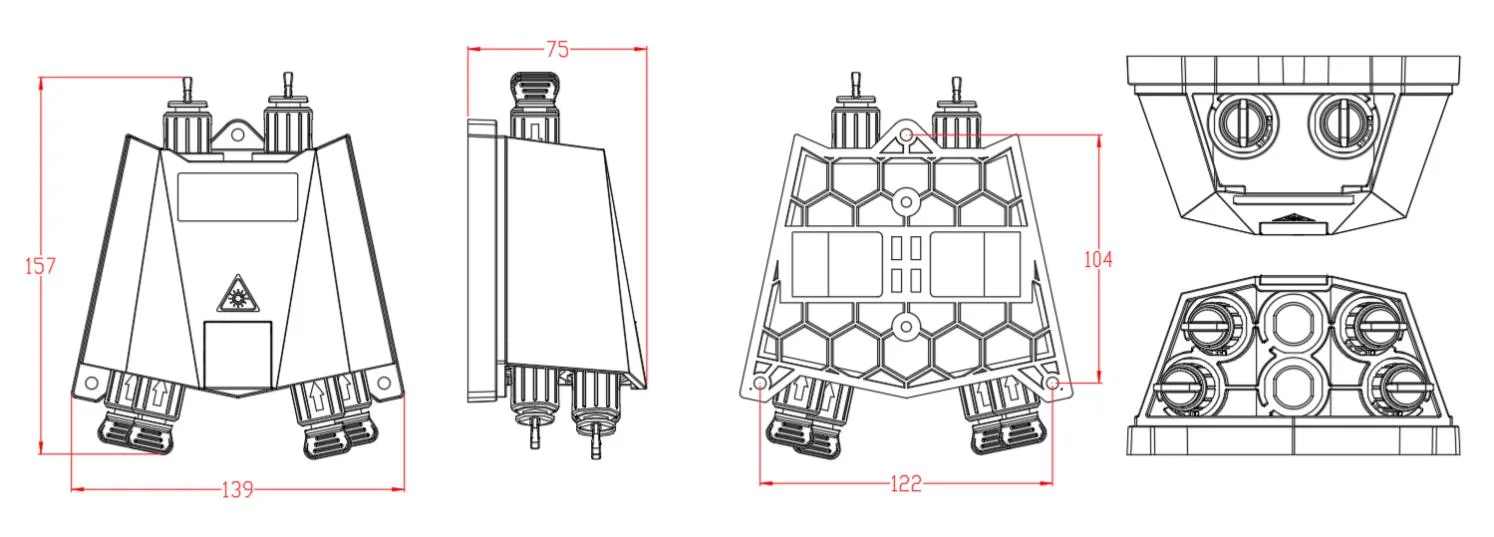

Apariencia de GFS-004-002C

1.2 Los estándares cumplen

La producción ofrecida está diseñada, fabricada y probada de acuerdo con los estándares de la siguiente manera:

1.3 Entorno de aplicaciones

2. Características

1. La cubierta inferior y la cubierta superior están soldadas por soldadura de placa caliente, que no es desmontable.

2. Material: pp+gf.

3. Probas de humedad, impermeables, a prueba de polvo, antienvejecimiento.

4. Nivel de protección hasta IP68.

5. El interior está equipado con divisor 1x2 FBT+ 1x4 Split PLC o divisor 1x4 PLC.

6. Método de instalación: montado en postes, montado en el aire, montado en la pared.

3. Especificaciones

3.1 Especificaciones mecánicas

4. Configuración

Parámetros ópticos principales

Los parámetros ópticos que se muestran en la tabla anterior son valores predeterminados, y se pueden personalizar de acuerdo con los requisitos.

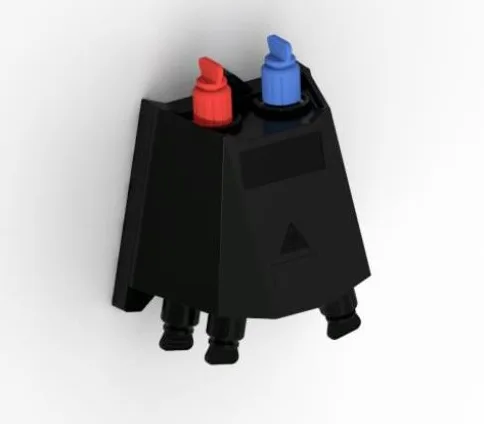

5. Imagen del producto

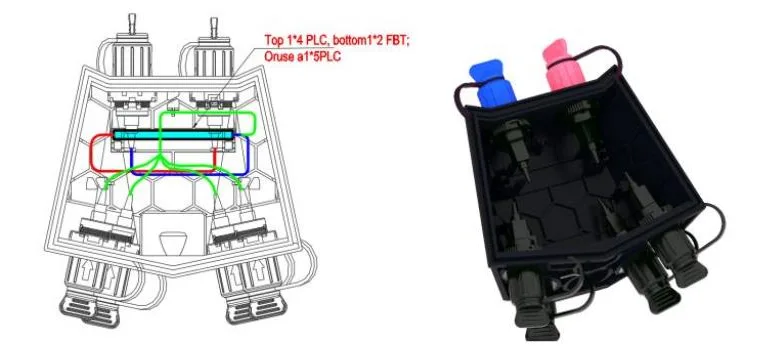

5.1 Formas del cable del producto:

1 * 2 FBT + 1 * 4 Formas de cable de divisor de PLC

5.2 Accesorios

No.	Nombre de parte	Imagen de referencia	Unidad	Cantidad	Observación
1	Usuarios	/	pcs	1	EN
2	Informe de prueba de divisor	/	pcs	1	EN

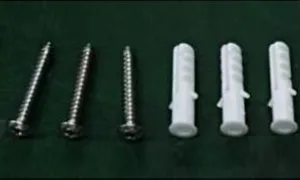

3	Kit montado en la pared		colocar	1	Opcional como solicitud del cliente

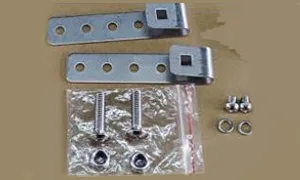

4	Kit montado en poste		colocar	1	Opcional como solicitud del cliente
5	Montado en la antena equipo		colocar	1	Opcional como solicitud del cliente

6. Características ambientales

Este producto cumple con la Directiva de Protección Ambiental de ROHS, y el contenido de plomo, cadmio, mercurio, cromo hexavalente, bifenilo polibrominado (PBB) y difenil éter polibrominado (PBDE) no excede el límite.

7. Instalación

7.1. Instalación montada en la pared

Taladre 3 agujeros en la pared de acuerdo con la dimensión, coloque el tapón de expansión φ7.5*40, coloque la caja para que coincida con los agujeros y use tornillos para sujetar.

Instalación montada en la pared

7.2. Instalación montada en polos

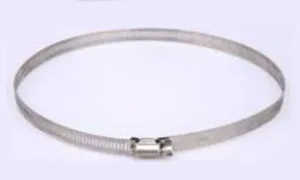

Pase el anillo de aro a través de la ranura de la placa posterior y fijo en el poste de telecomunicaciones.

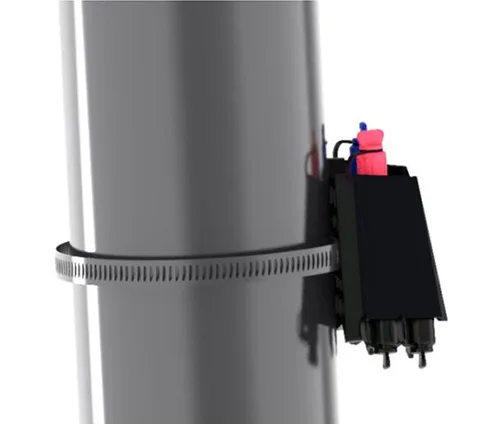

Instalación montada en poste

7.3. La estructura superior

Ate el instalado en el chasis de la cabeza colgada en el cable y luego atornillada, evita que la caja se caiga.

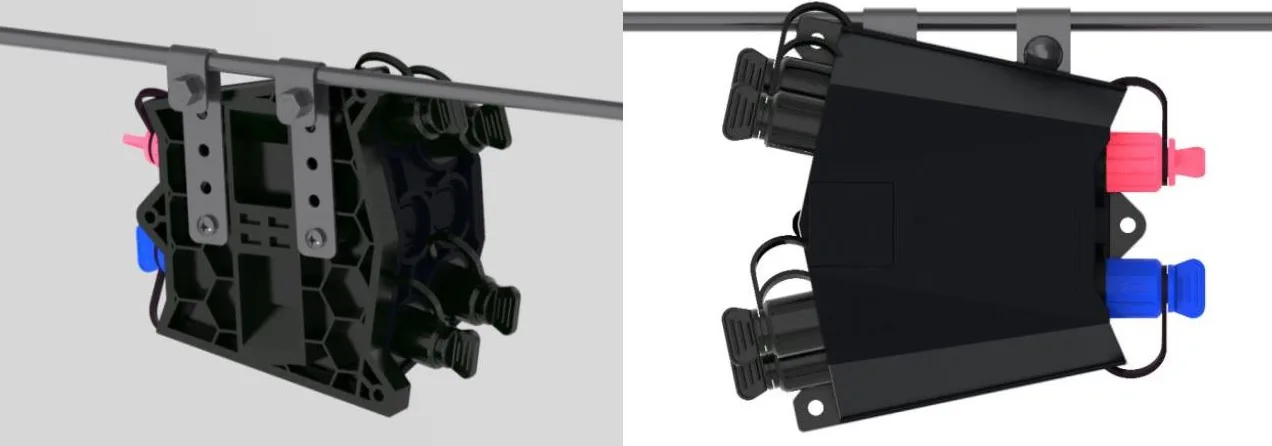

La estructura superior

8. Operación del conector

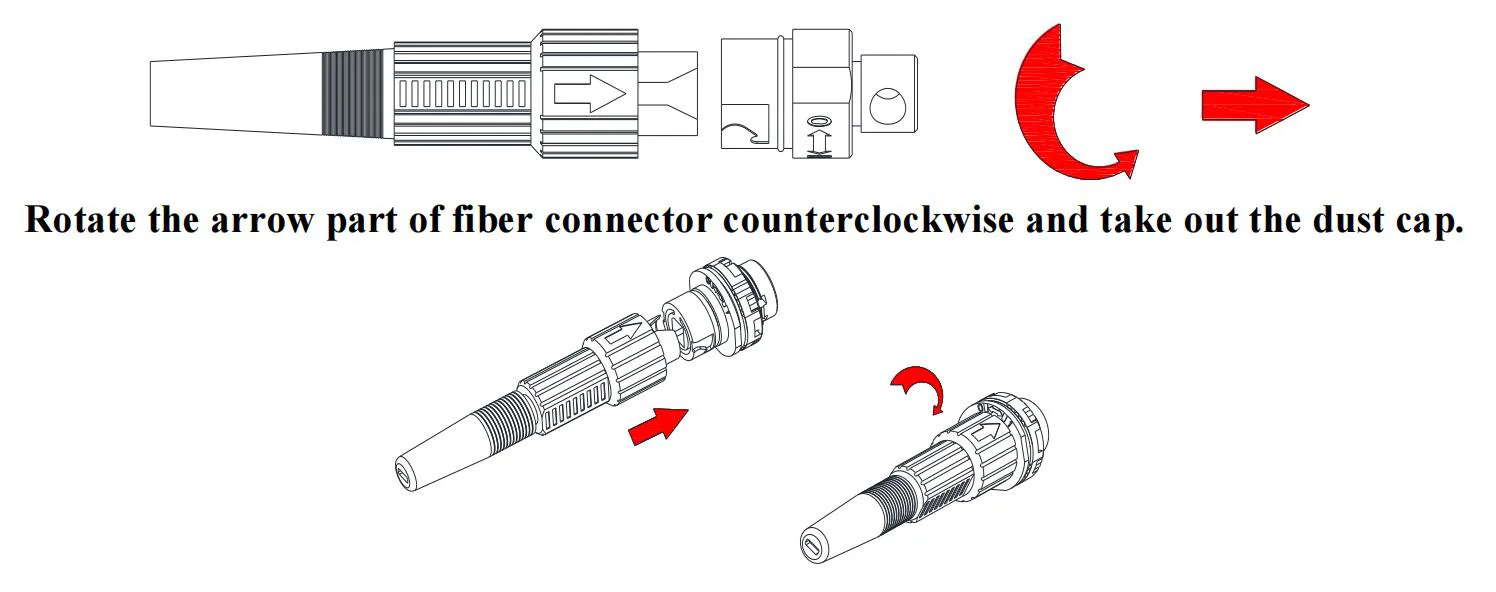

8.1 Adaptador preconectado - A （E）

La parte de flecha del conector de fibra está arriba, inserte el conector de fibra en el enchufe y luego gire la parte de flecha en el sentido de las agujas del reloj.

8.2 Adaptador preconectado - B （XL）

⚫ Inserte el enchufe del conector de fibra óptica SC a través de las partes sueltas a su vez, y luego enchúblelo al adaptador;

⚫ Instale la vaina del adaptador preconectada XL en el adaptador con la tecla de plástico;

⚫ Inserte el enchufe del resorte de chasquido en la vaina;

⚫ La abrazadera del cable se instalará y la línea debe estar cerca del enchufe;

⚫ Atornille la tapa del asiento de la abrazadera del cable de cuero en la vaina en el sentido de las agujas del reloj

8.3 Adaptador preconectado - C

⚫ Empuje el anillo deslizante en el enchufe preformado de fibra óptica en la dirección de la flecha para quitar la tapa del polvo; Presione el botón para sacar la tapa del polvo del adaptador en la dirección de la flecha.

⚫ Alinee el cuerpo del enchufe preformado con la hebilla del adaptador hasta que esté sujeto. Conecte las dos cubiertas de polvo de la misma manera.

⚫ El enchufe prefabricado instalado empuja el anillo deslizante para liberar la hebilla, y luego tira del cuerpo principal hacia atrás para separarlo.

8.4 Adaptador preconectado - D

⚫ Gire el enchufe precontado Anti en sentido horario y abra el enchufe y el polvo precontado en la dirección de la flecha.

⚫ Conecte el enchufe D pre conectado y el adaptador pre conectado D en la dirección de la flecha, y gire el tapón en el sentido de las agujas del reloj para solucionarlo.

8.5 Adaptador preconectado - E (a)

⚫ Gire el enchufe precontado antihorario y abra el enchufe y la cubierta del polvo con conexión preingedia en la dirección de la flecha

⚫ Conecte el enchufe E prenectado y el adaptador E preconizado en la dirección de la flecha, y gire el tapón en el sentido de las agujas del reloj para solucionarlo.

8.6 Adaptador preconectado -F (SC)

⚫ Inserte el enchufe del conector de fibra óptica SC a través de las partes sueltas a su vez, y luego enchúblelo al adaptador;

⚫ Instale la vaina del adaptador preconectada XL en el adaptador con la tecla de plástico;

⚫ Inserte el enchufe del resorte de chasquido en la vaina;

⚫ La abrazadera del cable se instalará y la línea debe estar cerca del enchufe;

⚫ Atornille la tapa del asiento de la abrazadera del cable de cuero en la vaina en el sentido de las agujas del reloj.

8.7 Adaptador preconectado - G

9. Paquete
