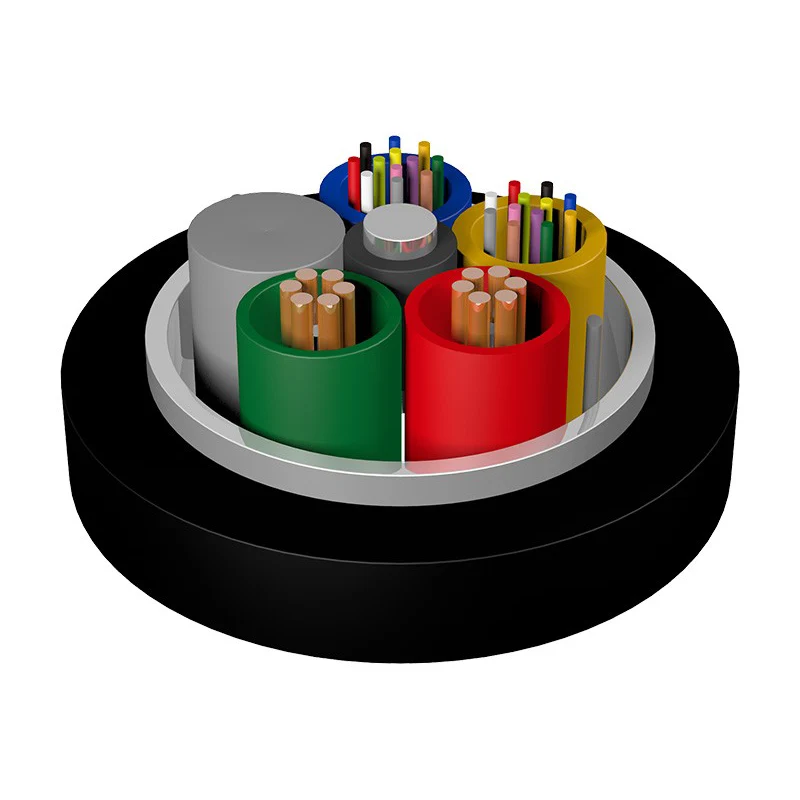

Cable de tubo suelto óptico y eléctrico híbrido gdta

El cable de tubo suelto óptico y eléctrico híbrido GDTA se aloja en tubos sueltos hechos de alto módulo de plástico y se llena con un compuesto de llenado de tubo. En el centro del cable hay un miembro de resistencia al metal. El tubo y el cable de cobre (especificación requerida) se envuelven alrededor del miembro de resistencia central para formar el núcleo del cable. El núcleo del cable se llena con compuesto de llenado del cable y blindado con cinta de aluminio laminado. Luego se extruye una chaqueta de educación física para formar la chaqueta exterior.

Enviar Consulta

Descripción del Producto

Características

● Buen rendimiento mecánico y de temperatura;

● El diseño híbrido óptico-eléctrico resuelve los problemas de la fuente de alimentación y la transmisión de señales, y proporciona monitoreo y mantenimiento de energía centralizados para equipos;

● Mejorar la gestión de energía, reducir la coordinación y el mantenimiento de la potencia;

● Reducir los costos de adquisición y ahorrar costos de construcción;

● Se utiliza principalmente para la conexión entre BBU y RRU en la estación base distribuida DC Sistemas de suministro de alimentación remota;

● Adecuado para la instalación de tuberías e gastos generales

Características técnicas

Tipo	SOBREDOSIS. (mm)	Peso (kg/km)	Resistencia a la tracción Largo/corto plazo (n)	Aplastar Largo/corto plazo (N/100 mm)	Estructura

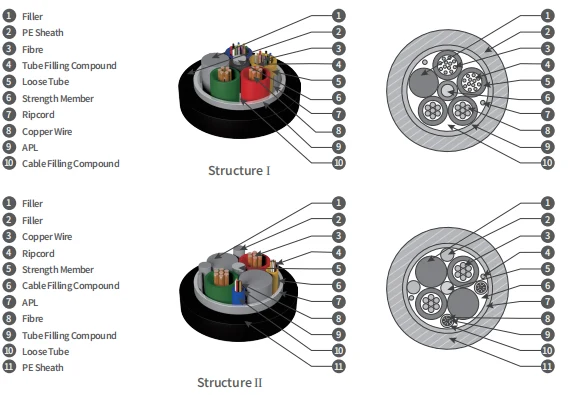

GDTA-02-24XN+2 × 1.5	11.2	132	600/1500	300/1000	Estructura I
GDTA-02-24XN+2 × 2.5	12.3	164	600/1500	300/1000	Estructura I
GDTA-02-24XN+2 × 4.0	14.4	212	600/1500	300/1000	Estructura II
GDTA-02-24XN+2 × 5.0	14.6	258	600/1500	300/1000	Estructura II
GDTA-02-24XN+2 × 6.0	15.4	287	600/1500	300/1000	Estructura II
GDTA-02-24XN+2 × 8.0	16.5	350	600/1500	300/1000	Estructura II

Nota:

1. Xn se refiere al tipo de fibra.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 Indica el número y el tamaño de los cables de cobre.

3. Los cables híbridos con diferentes números y tamaños de cables de cobre se pueden proporcionar a pedido.

4. El cable de tubo suelto óptico y eléctrico híbrido gdta con diferentes recuentos de fibra se puede proporcionar a pedido.

Rendimiento eléctrico del conductor

Sección transversal (mm²)	Max. Resistencia de DC del conductor único (20 ℃) (Ω/km)	Resistencia a aislamiento (20 ℃) (MΩ.km)	Resistencia dieléctrica KV, DC 1min resistencia KV, DC 1min
Sección transversal (mm²)	Max. Resistencia de DC del conductor único (20 ℃) (Ω/km)	Entre cada conductor y otro miembros de metal conectados en el cable	Entre conductores	Entre el conductor y armadura metálica	Entre el conductor y alambre de acero
1.5	13.3	No menos de 5,000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
