Figura 8 Cable de fibra óptica

Descripción general básica

El cable de fibra óptica Orientalfiber Figura 8 es un producto de comunicación óptica aérea autoportante desarrollado y producido de forma independiente por Jiangsu Xuben Photoelectric Technology Co., Ltd. Este producto está diseñado para satisfacer los requisitos de tendido aéreo de alta estabilidad y larga distancia de comunicaciones, energía, tránsito ferroviario y otras industrias, integrando excelentes propiedades mecánicas, rendimiento a prueba de agua y conveniencia de construcción, y es una opción rentable para aplicaciones de ingeniería y adquisiciones a granel.

Estructura básica del producto

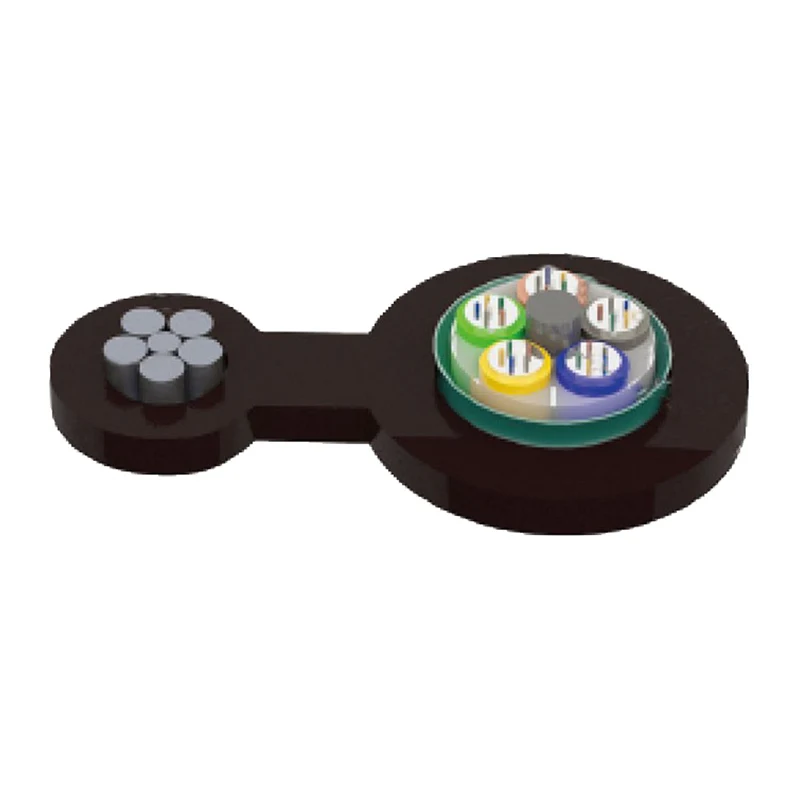

El cable de fibra óptica Figura 8 de Orientalfiber adopta un diseño estructural estandarizado y práctico: la fibra óptica de 250 μm se coloca en un tubo holgado fabricado con material de alto módulo y el tubo suelto se llena completamente con un compuesto impermeable especializado. En el núcleo del cable se coloca un elemento de refuerzo central metálico, con el tubo suelto y la cuerda de relleno trenzados a su alrededor para formar un núcleo de cable circular compacto. El núcleo del cable está cubierto longitudinalmente con una capa de cinta de aluminio recubierta de plástico (APL) y se combina integralmente con hilos de alambre de acero para formar una funda de polietileno en forma de 8, que es la ventaja estructural central del cable de fibra óptica Figura 8.

Ventajas clave del producto para clientes de adquisiciones

Alta resistencia a la tracción y comodidad de construcción

El alambre de acero trenzado configurado en el cable de fibra óptica de figura 8 proporciona una resistencia a la tracción ultra alta, lo que permite el tendido aéreo autoportante directo. Este diseño elimina la necesidad de componentes de soporte de carga auxiliares adicionales en la construcción de ingeniería, lo que reduce efectivamente los costos de mano de obra y materiales de instalación en el sitio y acorta el período general de construcción para proyectos de adquisiciones a gran escala.

Adaptabilidad mecánica y de temperatura estable

El Cable de Fibra Óptica Figura 8 tiene un excelente rendimiento mecánico y una amplia tolerancia a la temperatura, adaptándose a entornos complejos de tendido en exteriores, como altas temperaturas, bajas temperaturas y viento. Mantiene un rendimiento de transmisión estable en operación al aire libre a largo plazo, lo que reduce la tasa de fallas y el costo de mantenimiento posterior de las líneas de comunicación, lo cual es fundamental para la operación del proyecto a largo plazo.

Resistencia superior al agua y a la humedad

Se aplican múltiples tecnologías a prueba de agua al cable de fibra óptica Figura 8 para garantizar confiabilidad a largo plazo: el miembro de resistencia central adopta material de alambre de acero, el tubo suelto se llena con un compuesto impermeable especial, el núcleo del cable está 100% lleno y se agrega la barrera contra la humedad APL. La estructura impermeable multicapa bloquea eficazmente la entrada de agua y humedad, protegiendo la fibra óptica interna y extendiendo la vida útil del cable.

Materiales protectores de alta resistencia

El tubo holgado del cable de fibra óptica Figura 8 utiliza materiales de alta resistencia resistentes a la hidrólisis, que pueden resistir la corrosión química y el daño físico en entornos complejos. El compuesto de relleno de tubo exclusivo proporciona protección específica para la fibra óptica, evitando la atenuación de la señal y los daños causados ​​por la extrusión y la vibración externas, lo que garantiza una transmisión de datos estable.

Estándares de cumplimiento

El cable de fibra óptica Orientalfiber Figura 8 (tipo GYTC8A) cumple totalmente con los estándares industriales nacionales e internacionales YD/T 1155 e IEC 60794-1. Todos los productos se someten a una estricta inspección de calidad antes de salir de fábrica, cumpliendo con los requisitos estándar de adquisiciones de ingeniería de comunicaciones globales y adaptándose a los estándares de licitación y aplicación de diferentes países y regiones.

Componentes estructurales

La estructura completa del cable de fibra óptica Figura 8 de Orientalfiber consta de 9 componentes centrales, cada uno con un posicionamiento funcional claro para garantizar el rendimiento general del producto:

1. Cables trenzados
2. Funda de PE
3. Fibra
4. Compuesto de llenado de tubos
5. Tubo suelto
6. Compuesto de relleno de cables
7. Miembro de fuerza central
8. APL
9. Funda de PE

Escenarios de aplicación del cable de fibra óptica figura 8

El cable de fibra óptica Orientalfiber Figura 8 se utiliza ampliamente en operadores de telecomunicaciones nacionales y extranjeros, comunicaciones por radio y televisión y sistemas de transmisión de información. También es adecuado para la transmisión de datos de redes de área local, así como para conexiones industriales frontales en energía eléctrica, tránsito ferroviario, carreteras y otras industrias de infraestructura. El diseño autoportante del producto lo convierte en el cable óptico preferido para tendido aéreo al aire libre en áreas rurales y de larga distancia.

Parámetros técnicos

Temperatura de almacenamiento/funcionamiento: -40 ℃ -+ 70 ℃

Características ópticas

Nota:

a. El sufijo Xn indica el tipo de fibra.

b. La disposición de colores de fibra y tubo se especifica en la tabla de identificación de colores.

do. El cable no debe almacenarse al aire libre durante más de 6 meses para mantener el carrete del cable en buen estado.

Aplicación: Aérea autoportante

Preguntas frecuentes

P1: ¿Cuál es la principal ventaja del cable de fibra óptica Figura 8 de Orientalfiber para adquisiciones a granel? R1: El cable de fibra óptica Figura 8 presenta una estructura autoportante, lo que reduce los costos de construcción; adopta un diseño impermeable multicapa con alta estabilidad; el producto cumple con estándares duales y el fabricante tiene un sistema de producción completo, lo que garantiza un suministro estable y una calidad constante para adquisiciones de gran volumen.

P2: ¿El cable de fibra óptica Figura 8 es adecuado para uso aéreo a largo plazo en exteriores? R2: Sí. El producto tiene una excelente resistencia mecánica y a la temperatura, combinado con un diseño estructural resistente al agua y a la humedad, y puede funcionar de manera estable en entornos de instalación elevada al aire libre a largo plazo.

P3: ¿El cable de fibra óptica Figura 8 admite adquisiciones personalizadas para proyectos de ingeniería? R3: Sí. Como fabricante profesional de cables ópticos, Orientalfiber puede proporcionar servicios específicos de personalización estructural y de parámetros para el cable de fibra óptica Figura 8 de acuerdo con las necesidades reales de los proyectos de adquisición de ingeniería.
