Descripción del Producto

1. General

1.1 Descripción

El equipo se utiliza como punto de terminación para que el cable de caída se conecte con ONU interno del apartamento en el sistema de red de comunicación FTTX. El empalme de fibra se puede hacer en esta caja y, mientras tanto, proporciona una protección y gestión sólidas para el edificio de la red FTTX.

Tipo de producción	Clasificación
GFS-1F	Panel de terminal de acceso al cable de fibra óptica

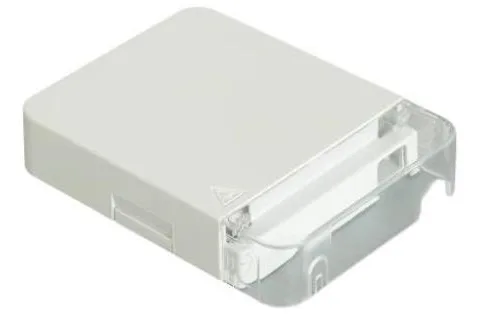

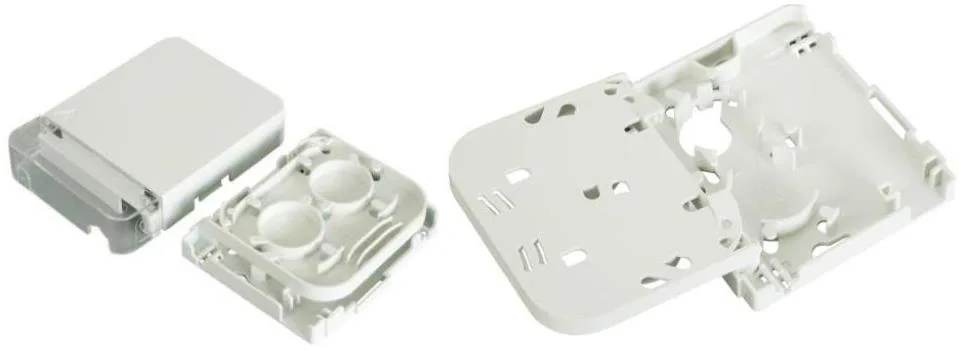

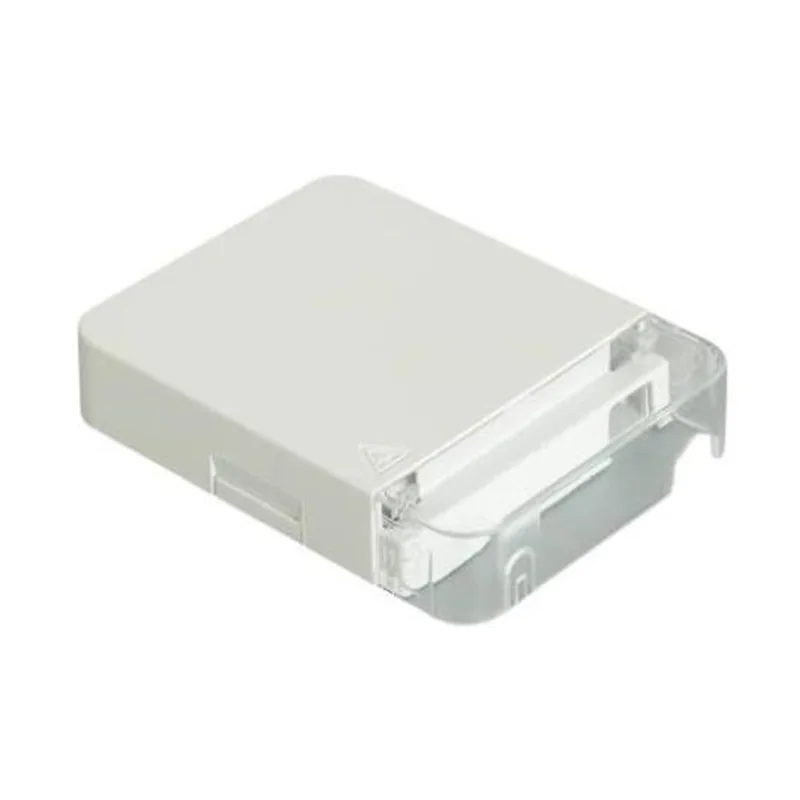

Apariencia de GFS-1F

1.2 Los estándares cumplen

La producción ofrecida está diseñada, fabricada y probada de acuerdo con los estándares de la siguiente manera:

IEC61300-2	Dispositivos de interconexión de fibra óptica y componentes pasivos: procedimientos básicos de prueba y medición
IEC60068-2	Procedimientos básicos de prueba ambiental para productos eléctricos y electrónicos

1.3 Entorno de aplicaciones

Artículo	Valor
Temperatura de operación	-40 ºC ～+60 ºC
Temperatura de instalación	-5 ºC ～+40 ºC
Temperatura de almacenamiento	-45ºC ～+65 ºC

2. Características

1. Utilizado para el área de trabajo familiar, completar el acceso y la producción de la fibra de núcleo único o doble, puede cumplir completamente los requisitos de la flexión del radio de la fibra y proteger el acceso a la fibra óptica, para proporcionar protección de seguridad para el núcleo.

2. Instalación fácil, operación conveniente y mantenimiento.

3. Según los requisitos del cliente, se pueden imprimir logotipo.

4. Hecho de material plástico de ingeniería de alta calidad ABS+PC con excelente intensidad.

5. Puede instalar un adaptador SC.

3. Especificaciones

3.1 Especificaciones mecánicas

Artículo	Presupuesto	Observación
Dimensión externa (mm)	1158623
Color	Blanco
Número de puertos de entrada	3
Diámetro del cable de fibra del puerto de entrada (mm)	Φ2 ~ φ3, 2*3
Capacidad (Max)	2 núcleos
Nivel de protección de IP	IP20
Inflamabilidad	UL94-HB	Se puede personalizar según las necesidades.

Fiber Optic Cable Access Terminal Panel GFS-1F

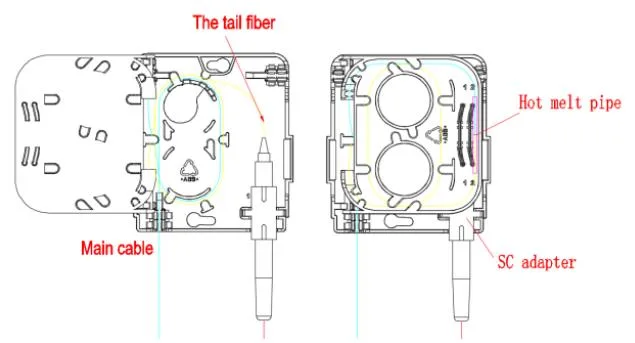

Mapa de enrutamiento GFS-1F

3.2 Especificaciones ópticas

Artículo	Método de prueba	Especificación
Pérdida de inserción (DB)	IEC61300-3-4 Método B	Media ≤0.1db, máximo ≤0.3db
Pérdida de retorno (DB)	IEC61300-3-6 Método 1	APC≥60dB, UPC≥50dB
Conexión aleatoria	IEC61300-3-4	Media ≤0.15db, máximo ≤0.3db
Repetibilidad	IEC 61300-2-2 500 ciclos	Durante la prueba, la diferencia entre la medición inicial y cada una de las mediciones después de un ciclo debe ser inferior a 0,20 dB, y debe limpiarse de otra manera, con un límite de 25 limpiezas

3.3. Instalación montada en la pared

Taladre 2 agujeros en la pared de acuerdo con la dimensión en la Tabla 2, coloque el tapón de expansión φ6*30, coloque la caja para que coincida con los agujeros y use tornillos para sujetar.

Fiber Optic Cable Access Terminal Panel GFS-1F

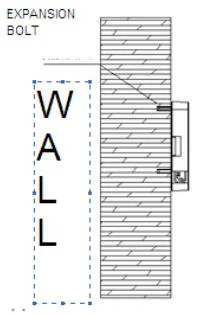

Pic.5 Instalación montada en la pared

4. Configuración

4.1 Sección de accesorios

Nombre de parte	Unidad	Cantidad	Nota
Tornillos y tapones de goma	colocar	2	M425 Tornillo de cabeza de Philips, φ630 enchufe de goma
Manga protectora de encogimiento de calor	Pcs	1	L = 45 mm

5. Empago

Carton corrugado doble estándar, 520*360*390 mm, 200 en cartón, aproximadamente 19.5 kg.

Etiquetas calientes: Panel terminal de acceso al cable de fibra óptica GFS-1F
