112 124 PLC Splitter

1x12/1 × 24 PLC Splitter Tubón de acero de acero 60x12x4 y 80x20x4mm, con un tubo suelto de 900 μm 1.0+0.1/-0m, conector SC/APC.Especificaciones de rendimiento:ParámetrosSímboloPresupuestoUnidadNúmero de canalPez1 × 121 × 24Longitud de onda de operación1260 ~ ......

Enviar Consulta

Descripción del Producto

1x12/1 × 24 PLC Splitter Tubón de acero de acero 60x12x4 y 80x20x4mm, con un tubo suelto de 900 μm 1.0+0.1/-0m, conector SC/APC.

Especificaciones de rendimiento:

Parámetros	Símbolo	Presupuesto		Unidad
Número de canal	Pez	1 × 12	1 × 24
Longitud de onda de operación		1260 ~ 1650		Nuevo Méjico
Longitud de onda de prueba		1310/1550		Nuevo Méjico
Relación espectral		8.333%	4.166%	%
Pérdida de inserción1	Illinois	≤12.5	≤16.0	db
Uniformidad	Uni	≤1.2	≤1.6	db
Pérdida dependiente de la polarización	PDL	≤0.35	≤0.40	db
Pérdida de retorno	RL	≥55		db
Directividad2	Prostituta	≥55		db
Entrada de potencia óptica	P	100		MW
Tipo de fibra		ITU-T G657 A1 Fibra
Tipo de coleta		Todo el puerto: tubo suelto blanco de 900 μm
Longitud de entrada		1.0 +0.1/-0		m
Longitud de salida		1.0 +0.1/-0		m
Conector		Todos los puertos: SC/APC
Marca de cable		1x12 PLC: en 、 1、2 ... ... 11 、 12 1x24 PLC: en 、 1、2 ... ... 23 、 24
Dimensión del paquete (L) × (W) × (H)	PKG	1x12 PLC: 60x12x4 1x24 PLC: 80x20x6		mm
Temperatura de operación	Arriba	-40 ~ +85		℃
Temperatura de almacenamiento	TST	-40 ~ +85		℃

*Notas: 1. Todos los valores de pérdida de inserción incluyen la pérdida del conector.

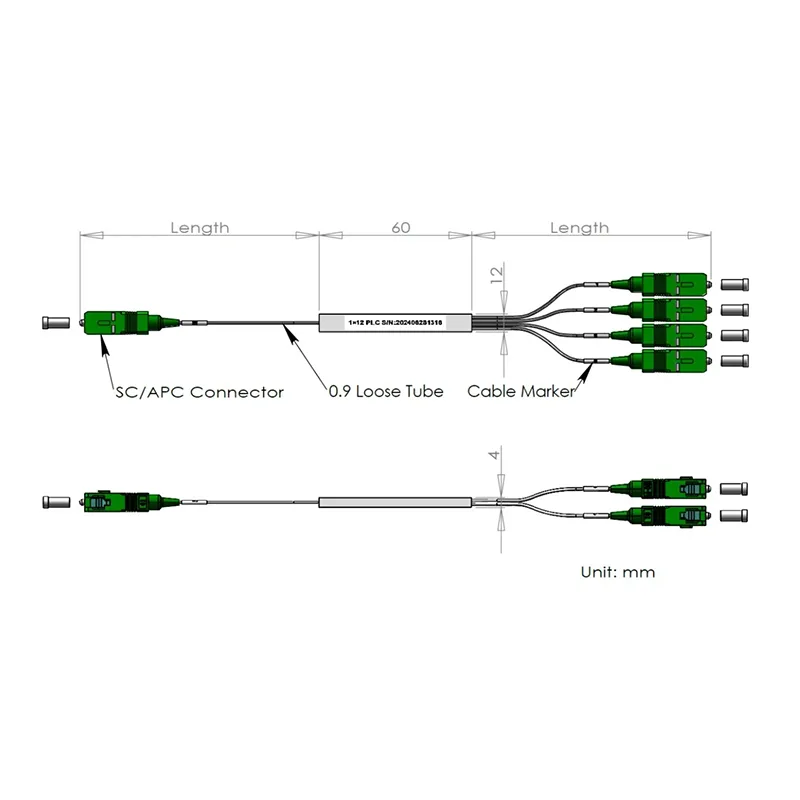

Mapa de boceto:

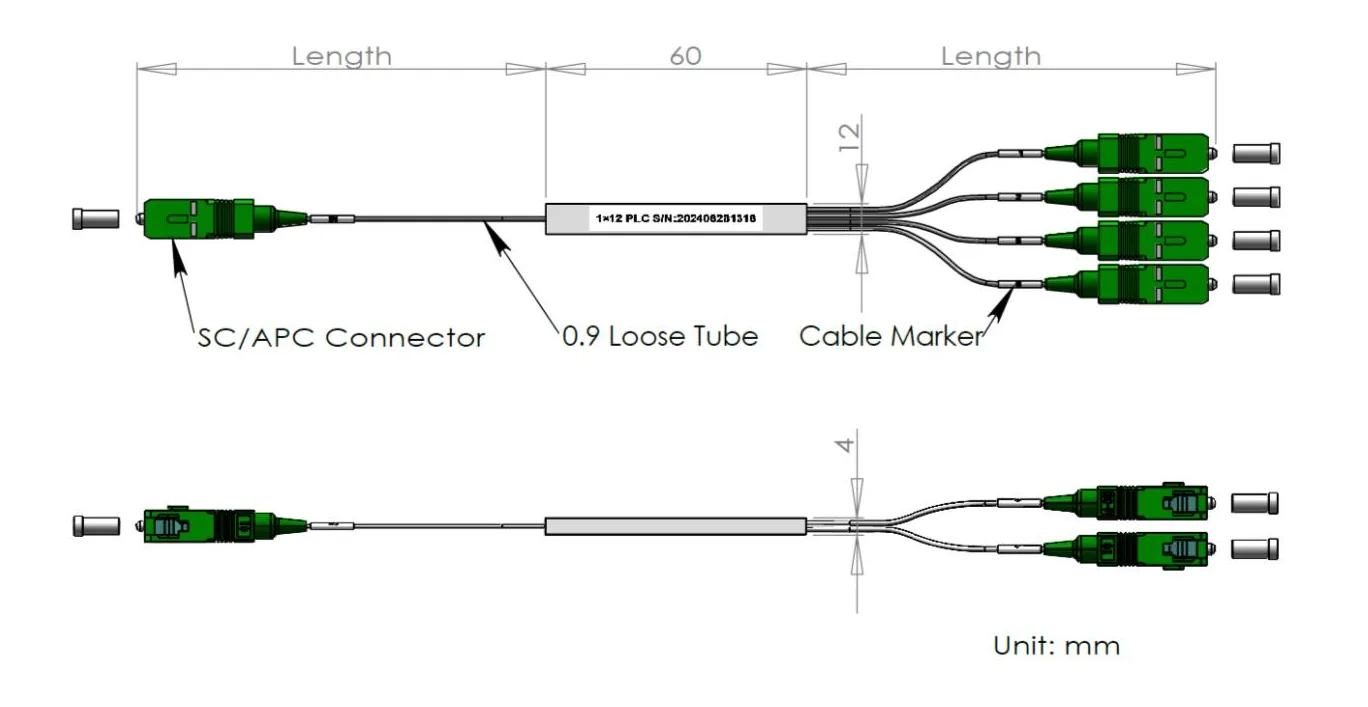

1x12 divisor de plc

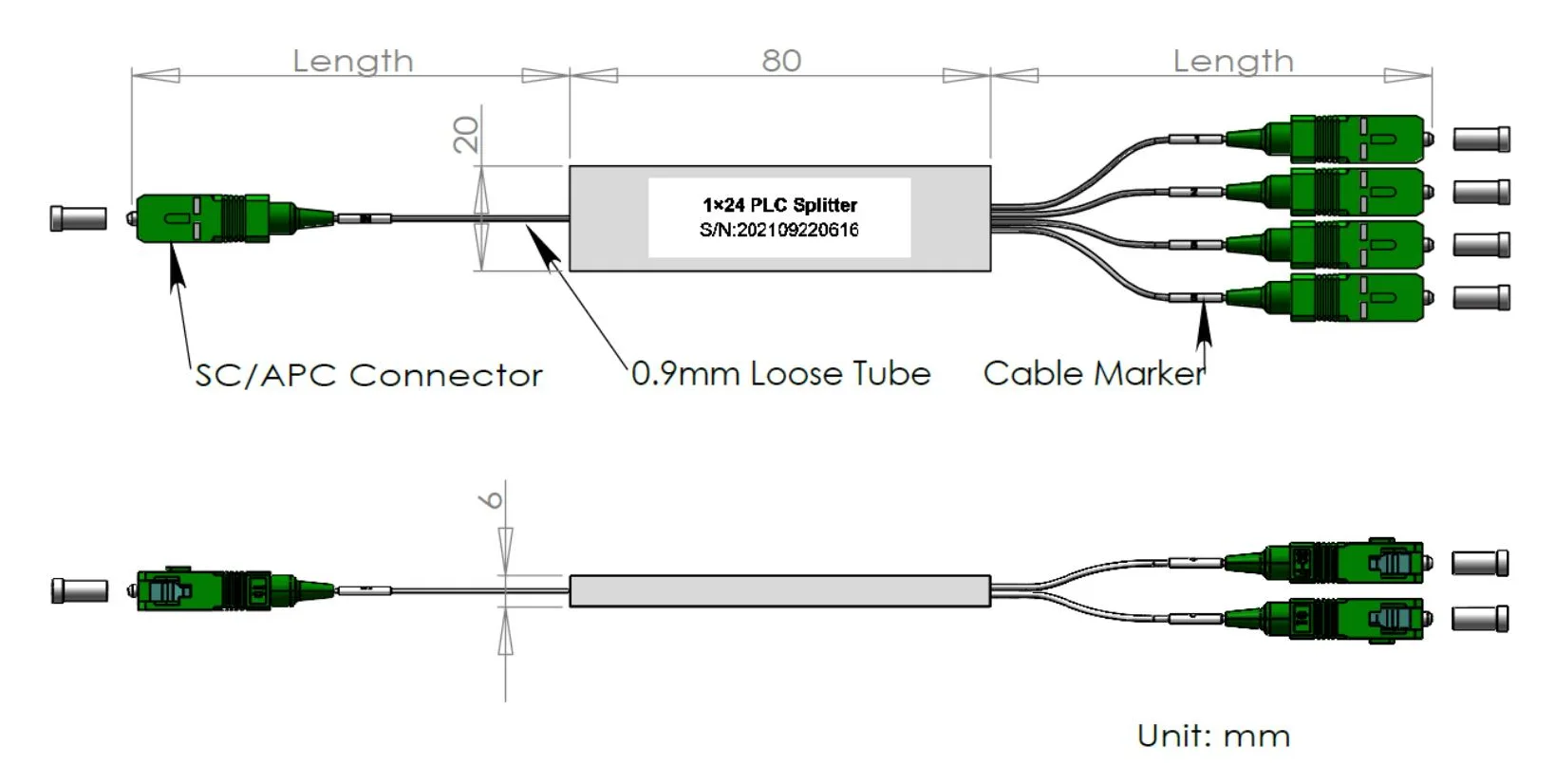

1x24 PLC Splitter

Informe de prueba:

1. Prueba el informe con valores exactos que se incluirán en el embalaje.

Informe de ejemplo: 1x12 Mini Hoja de datos de divisor de PLC de 0.9 mm

Longitud de onda de funcionamiento (NM)	1260-1650	Fecha inspeccionada	2024/11/30
P/N:	1x12-0.9-in 1.0m-out 1.0m-scapc	PECADO:	21113000001
Tipo de fibra	G657A2	Longitud de la fibra (M)	En ≥1.0m/out> 1.0m
Tipo de conector	SciaPC	Dimensión del paquete (mm)	60x12x4
Temperatura de almacenamiento	-40 ~+85 ℃	Temperatura de funcionamiento	-40 ~+85 ℃

ltem	El (db)		PDL (DB)		RL (DB)
Longitud de onda (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Especulación.	Max.12.50		Máx.0.35		≥55
Puerto 1	12.43	12.38	0.14	0.07	Aprobar	Aprobar
Puerto 2	12.24	12.35	0.16	0.06	Aprobar	Aprobar
Puerto 3	12.22	12.20	0.12	0.07	Aprobar	Aprobar
Puerto 4	12.30	12.24	0.04	0.04	Aprobar	Aprobar
Puerto 5	12.24	12.25	0.11	0.05	Aprobar	Aprobar
Puerto 6	12.35	12.29	0.11	0.01	Aprobar	Aprobar
Puerto 7	12.42	12.44	0.21	0.11	Aprobar	Aprobar
Puerto 8	12.23	12.18	0.11	0.01	Aprobar	Aprobar
Puerto 9	12.27	12.19	0.21	0.10	Aprobar	Aprobar
Puerto 10	12.38	12.17	0.02	0.04	Aprobar	Aprobar
Puerto 11	12.29	12.21	0.11	0.06	Aprobar	Aprobar
Puerto 12	12.42	12.27	0.08	0.07	Aprobar	Aprobar
Aporte	N / A				N / A
Máximo	12.43	12.44	0.21	0.11	N / A
Mínimo	12.22	12.18	0.04	0.01	N / A
Promedio	12.30	12.29	0.13	0.05	N / A
Uniformidad (≤0.8db)	0.21	0.27	Directividad (DB)		> 55
